III. Устройство и принцип работы
IIIП ПППППППППП П ППППППП ПППППП
IV. Меры безопасности
IVП ПППП ПППППППППППП
● ПППППП
● ПППП
ППП
ПППП
II. Технические характеристики
IIП ППППППППППП ПППППППППППППП
I. Назначение
IП ПППППППППП
Гидравлические головы открытого типа MCC-65C, MCC-85C, MCC-105C,
MCC-120C предназначены для резки медных, алюминиевых, кабелей
с ленточной броней и телефонных кабелей.
Гидравлические головы открытого типа MCC-65C, MCC-85C, MCC-105C,
MCC-120C являются профессиональным инструментом, эксплуатация и
обслуживание которых должна производиться квалифицированным пер-
соналом согласно требований охраны труда при работе с гидравлическим
инструментом и требований настоящей инструкции.
Предупреждения, меры безопасности, приводимые в данном руководстве, не могут
предусмотреть все возможные ситуации. Квалифицированный рабочий персонал
должен понимать, что здравый смысл и осторожность должны присутствовать при
работе с оборудованием.
ВНИМАНИЕ!

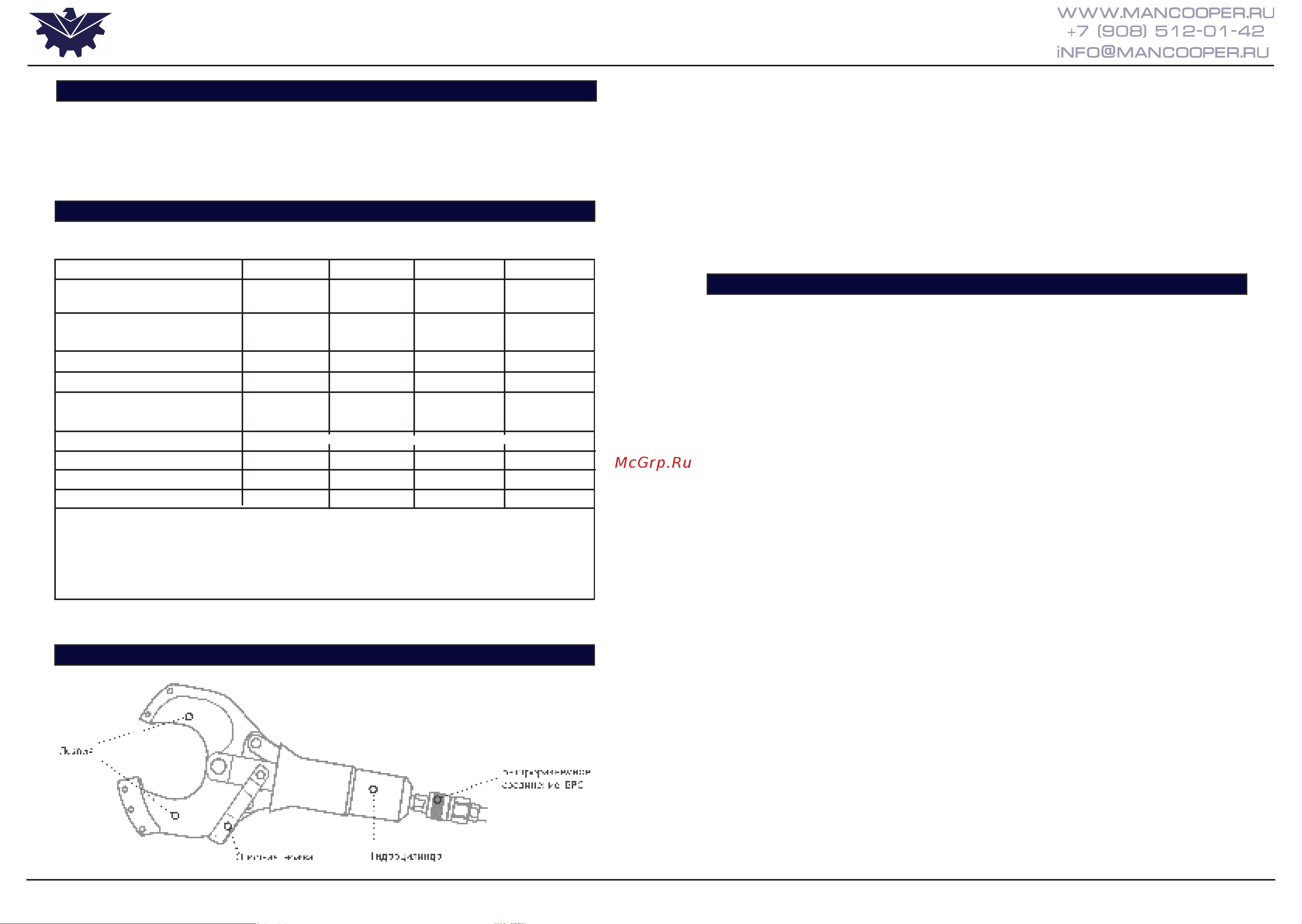

Гидравлические головы открытого типа
состоят из гидроцилиндра, быстро-
разъемного соединения, лезвий и опор-
ной ножки. Ножницы подключаются
к помпе рукавом высокого давления
через быстроразъемное соединение.
Рабочая жидкость, нагнетаемая пом-
пой, поступает в гидроцилиндр, пор-
шень под давлением начинает переме-
щаться, приводя в действие
рычажно-осевой механизм. На ниж-
нем лезвии установлены специальные
направляющие, для обеспечения
постоянного зазора между лезвиями
во время резки кабеля.
По окончании резки, после сброса
давления, который осуществляется на
помпе, возвратная пружина переме-
щает поршень в исходное положение и
лезвия размыкаются.
Используйте инструмент согласно его назначения;
Внимательно осмотрите инструмент на предмет целостности;
При обнаружении повреждений, неисправностей или в случае обнаружения
некорректной работы инструмента, прекратите его использование и обрати-
тесь в Сервисный Центр;
Не проводите работы при температурах выше или ниже рабочего диапазона,
это может привести к поломке инструмента;
В качестве рабочей жидкости применяйте только масла указанные в техниче-
ских характеристиках. После длительного использования масло постепенно
утрачивает свои рабочие характеристики и требует замены (не менее 1 раза в
2 года, а в случае интенсивного использования не реже 1 раза в год);
● ПППППП
● ПППППП
● ПППППП
● ПППППП
● ПППППП
20 ПП
15 ПП
18 ПП
16 ПП
50 ППП
50 ППП
7 8
8
ПППП ПП 9П4
11
* Указан максимальный диаметр резки алюминиевых кабелей! При резке медных кабелей
следует учи-тывать класс гибкости, наличие брони и других слоев кабеля! Максимальный
диаметр резки медных кабелей составляет 60% от максимального диаметра реза алюми-
ниевого кабеля!
Параметры/Инструмент
MCC-65C MCC-85C
MCC-105C MCC-120C
Тип ножниц
Открытого
типа
Открытого
типа
Открытого
типа
Открытого
типа
Максимальный диаметр
разрезаемого кабеля, мм
Максимальное усилие, т
65
85
105
120
13,76,5
13,7
Твердость лезвий, HRC
48...52 48...52
48...52 48...52
Диапазон рабочих темпе-
ратур
-15°…+50 °С-15°…+50 °С
-15°…+50 °С -15°…+50 °С
Рабочая жидкость
Гидравлическое всесезонное масло
Длина, мм
460
540 620
Вес, кг
Габариты упаковки, мм
5,4
10,5
12,9
Ножницы совместимы с любыми гидравлическими помпами «МАНКУПЕР» с
объёмом рабочей жидкости не менее 0,8 л
490х250х130
600х300х130
660х340х130
1 2
