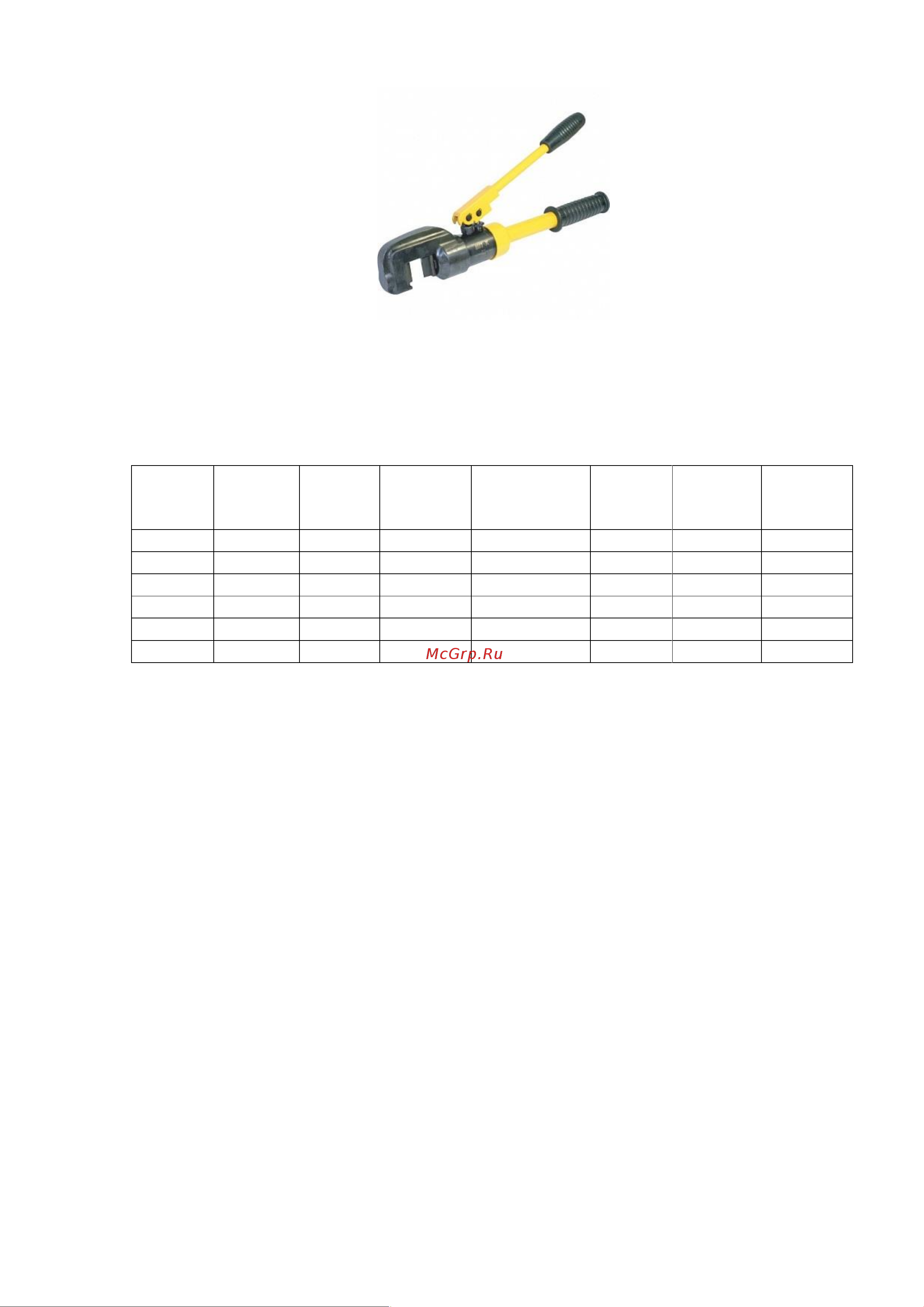

ПАСПОРТ НА АРМАТУРОРЕЗ ГИДРАВЛИЧЕСКИЙ
1. НАЗНАЧЕНИЕ
Арматурорез гидравлический переносной используется для резки прутков из арматурной
стали, стальных прутков квадратного, круглого, шестигранного сечения, а также изделий
из других менее твёрдых материалов различного диаметра при выполнении строительных,
монтажных, ремонтных и иных работ.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Артикул
Усилие, т
Диапазон
резки,
мм
Масса, кг
Габариты, мм
118103
8
4-10
2,5
420х370х200
118163
10
4-16
4,0
450х450х220
118223
12
4-20
5,0
530х390х230
Дата продажи: МП: Кол-во: шт
3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Арматурорез состоит из следующих основных узлов: корпуса, рабочей головки С-
образной формы с неподвижным ножом, гидравлического цилиндра с рабочим поршнем,
на котором установлен подвижный нож и быстроразъемного соединения,
предназначенного для соединения арматурореза с источником давления (например, с
гидравлическим насосом одинарного действия). Подвижный и неподвижный ножи имеют
клиновидную форму заточки. Возврат рабочего поршня с подвижным ножом в исходное
положение – пружинный.
Работа:
1. В рабочей зоне арматурореза расположить пруток арматуры, который необходимо
перерезать.
2. Завинтить вентиль на насосе по часовой стрелке до упора, т.е. в положение
«ЗАКРЫТО».
3. Произвести движение подвижной рукояткой гидравлического насоса (т.е.
поднимаем ее вверх и затем опускаем вниз). Рабочий поршень с подвижным ножом
посредством давления, создаваемого насосом, совершает движение в сторону
неподвижного ножа. Ножи сходятся, и происходит перерезание арматуры.
4. По окончании перерезания арматуры необходимо на насосе отвинтить вентиль
против часовой стрелки, тем самым происходит сброс давления насоса, и рабочий
