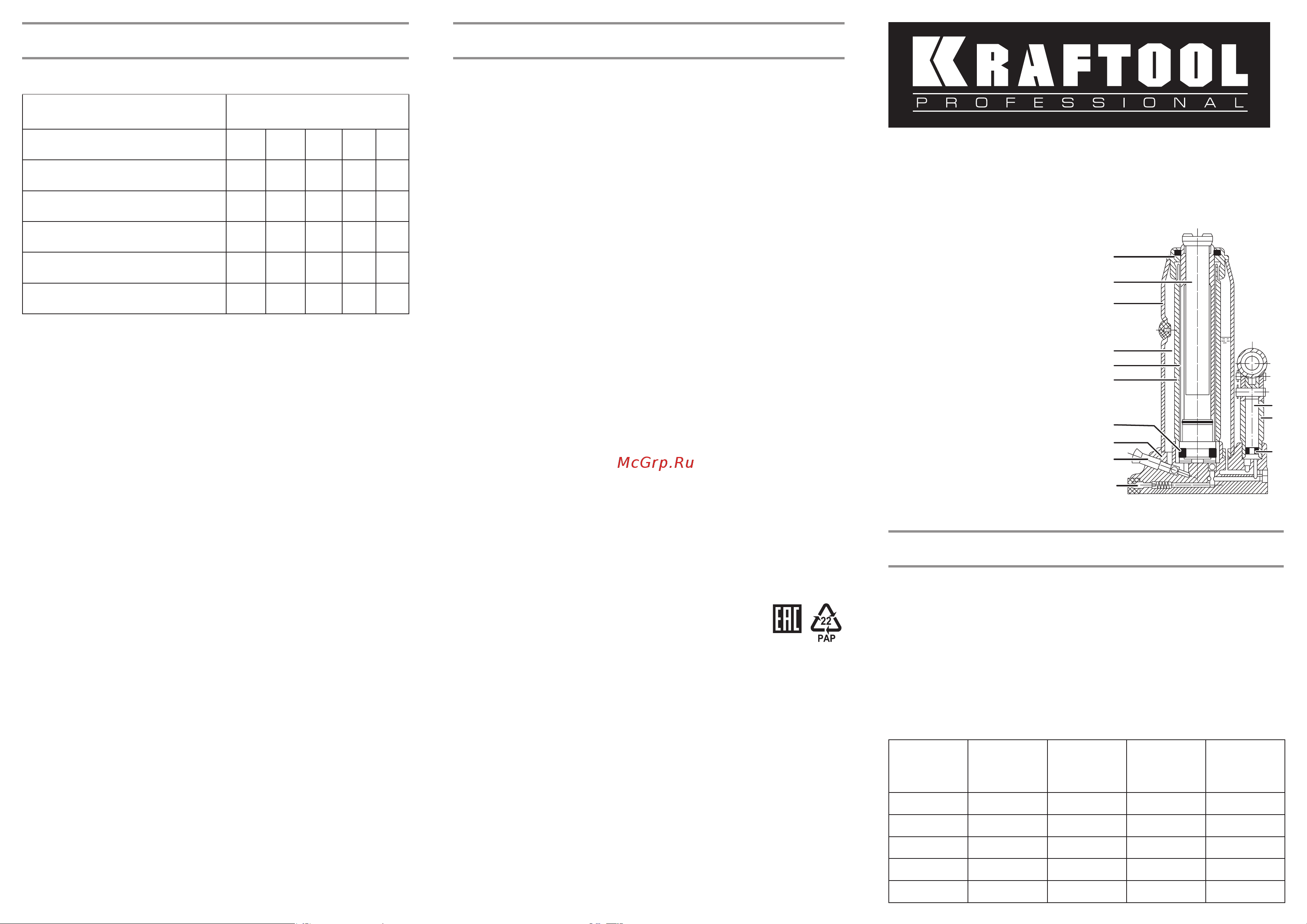

Руководство по эксплуатации

Гидравлический домкрат

«Бутылочный»

сварной телескопический

43463-xx

Назначение и область применения

Гидравлический домкрат представляет собой устройство с ручным при-

водом, предназначенное для поднятия грузов. Домкрат располагается

при подъеме/опускании под грузом, исключая необходимость использо-

вания вспомогательных сооружений, канатов или цепей и т.п.

Домкраты бутылочного типа могут использоваться в качестве рабочего

элемента в составе более сложных устройств, таких как прессы, трубо-

гибы, подъемники и т.п.

Артикул

Грузо

подъемность, т

Минимальная

высота

подхвата, мм

Максимальная

высота

подъема, мм

Вес

нетто, кг

43463-2

2 170 380 3,2

43463-4

4 170 420 4,5

43463-6

6 170 420 5,0

43463-8

8 170 430 7,5

43463-10

10 170 430 9,3

Технические характеристики

1. Перепускной клапан

2. Основание

3. Уплотнительное кольцо

4. Гидравлический цилиндр

5. Поршень

6. Гидравлическое масло

7. Масляный резервуар

8. Направляющий винт

с упорной резьбой

9. Верхняя крышка

10. Плунжер насоса

11. Корпус насоса

12. Уплотнительное кольцо

13. Предохранительный клапан

Гарантийные обязательства

1. Настоящая гарантия не ограничивает законных прав потребителей,

предоставленных им действующим законодательством РФ.

2. Гарантийные обязательства распространяются только на неисправ-

ности, выявленные в течение гарантийного срока и обусловленные

производственными и конструктивными факторами.

3. Срок службы 10 лет со дня продажи.

4. Неисправные узлы инструментов в течение гарантийного срока ремон-

тируются или заменяются новыми. Решение о целесообразности их

замены или ремонта остается за специализированным сервисным цен-

тром. Заменяемые детали переходят в собственность службы сервиса.

5. Срок гарантии составляет 12 месяцев со дня продажи.

6. Гарантийный ремонт не осуществляется в следующих случаях:

` при использовании оборудования не по назначению, указанному в ин-

струкции по эксплуатации;

` при механических повреждениях оборудования;

` при возникновении неисправностей из-за действия непреодолимой

силы, а также из-за неблагоприятных атмосферных или иных внеш-

них воздействий на изделие, таких, как дождь, снег, повышенная

влажность, нагрев, агрессивные среды и др.;

` при естественном износе оборудования (полная выработка ресурса,

сильное внутреннее или внешнее загрязнение, ржавчина и т.п.);

` при возникновении повреждений из-за несоблюдения предусмотрен-

ных инструкцией условий эксплуатации;

` при попадании в оборудование посторонних предметов, например,

песка, камней, материалов или непредусмотренных жидкостей;

` при повреждении изделия в следствие несоблюдения правил хране-

ния, указанных в инструкции;

` после попыток самостоятельного вскрытия, ремонта, внесения кон-

структивных изменений;

` при повреждении изделия из-за неправильной транспортировки. Обо-

рудование должно перевозиться в собранном виде в упаковке, пре-

дотвращающей механические или иные повреждения и защищающей

от неблагоприятного воздействия окружающей среды.

Устранение неполадок

Возможные неисправности и методы их устранения

Неисправность Меры к устранению

Домкрат не поднимает

номинальный груз

А Б Г Д

Домкрат опускается

под воздействием груза

А Д

Масло просачивается

из-под заглушки

Неустойчивая работа насоса

Б Г

Рукоятка домкрата поднимается

или опускается под грузом

Домкрат не поднимается

на максимальную высоту

Б Г

А. Неплотно закрыт перепускной клапан. Закройте перепускной клапан

плотнее (но не сорвите его).

Б. Низкий уровень масла в домкрате. Заполните резервуар гидрав-

лическим маслом до нижнего края маслозаправочного отверстия

(см. «Добавление масла»).

В. Переполнен масляный резервуар. Извлеките заглушку и слейте из-

лишек масла (см. «Замена масла»).

Г. В системе воздух (cм. «Удаление воздуха из системы»).

Д. Не закрыты клапаны внутри домкрата или внутри домкрата нахо-

дятся посторонние предметы. Опустите поршень и закройте пере-

пускной клапан. Вручную поднимите поршень за пяту направляю-

щего винта на несколько сантиметров, откройте перепускной клапан,

а затем, нажимая на пяту, заставьте поршень опускаться настолько

быстро, насколько это возможно.

Примечание: в силу технической сложности изделия, критерии предель-

ных состояний и состояние критического отказа не могут быть опреде-

лены пользователем самостоятельно. В случае явной или предполага-

емой неисправности обратитесь к приведенной выше таблице. Если

неисправности в перечне не оказалось или Вы не смогли устранить ее,

обратитесь в специализированный сервисный центр. Заключение о пре-

дельном состоянии изделия или его частей, а также о критическом отказе

оборудования сервисный центр выдает в форме соответствующего Акта.

ГАРАНТИЯ 1 ГОД. СРОК ГОДНОСТИ 10 ЛЕТ. ТРАНСПОРТИРОВКА ДОЛЖНА ОСУЩЕСТВЛЯТЬСЯ В ОТГРУ-ЗОЧНОЙ ТАРЕ ИЛИ КЕЙСЕ (ДЛЯ МОДЕЛЕЙ, В КОТОРЫХ КЕЙС ВХОДИТ В КОМПЛЕКТ ПОСТАВКИ). СО-

ДЕРЖИТЕ ДОМКРАТ В ЧИСТОТЕ. ИЗБЕГАЙТЕ ВОЗДЕЙСТВИЯ ВЛАГИ. ПРИ ПОПАДАНИИ ВЛАГИ ТЩА-ТЕЛЬНО ПРОТРИТЕ СУХОЙ ГЛАДКОЙ ТКАНЬЮ ВСЕ ДЕТАЛИ ДОМКРАТА. КОГДА ДОМКРАТ НЕ ИСПОЛЬ-ЗУЕТСЯ,

ПОРШЕНЬ И ПЛУНЖЕР НАСОСА ДОЛЖНЫ БЫТЬ В НИЖНЕМ ПОЛОЖЕНИИ, В ПРОТИВНОМ СЛУЧАЕ ПРОИСХОДИТ ИСПАРЕНИЕ СМАЗКИ, ЧТО МОЖЕТ ПРИВЕСТИ К КОРРОЗИИ И НЕПРАВИЛЬНОЙ РАБОТЕ

ДОМКРАТА. ЗАПРЕЩЕНО УТИЛИЗИРОВАТЬ ВМЕСТЕ С БЫТОВЫМИ ОТХОДАМИ. МАТЕРИАЛ: СТАЛЬ, ПЛАСТИК. ИЗГОТОВЛЕНО КОМПАНИЕЙ «KRAFTOOL I/E GMBH» ГЕРМАНИЯ, БЁБЛИНГЕН, ОТТО-ЛИЛИЕНТАЛЬ

25 В КНР (KRAFTOOL I/E GMBH GERMANY OTTO-LILIENTHAL-STR. 25, 71034 BÖBLINGEN, DEUTSCHLAND). УПОЛНОМОЧЕННАЯ ОРГАНИЗАЦИЯ ПО ВОПРОСАМ КАЧЕСТВА НА ТЕРРИТОРИИ РФ ООО «КРАФТУЛ»

127407 Г.МОСКВА, УЛ. ВОСЬМИСОТЛЕТИЯ МОСКВЫ, Д.18 А/Я 49

KRAFTOOL I/E Gmb Otto-Lilienthal-Str. 25, 71034 Böblingen, DEUTSCLAND
