1. НАЗНАЧЕНИЕ

Тиски станочные гидравлические предназначены для использования на

фрезерных, шлифовальных, расточных станках для крепления

обрабатываемых деталей и заготовок. Применяются в единичном,

мелко- и среднесерийном производстве.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Тиски изготавливаются в соответствии с ISO 9001. Корпусные

детали изготавливаются из высокопрочного чугуна с шаровидным

графитом. Губки тисков закалены и отшлифованы. Наличие

гидравлической системы позволяет сделать работу с тисками простой и

удобной, снизить временные затраты и прилагаемые усилия для

фиксации заготовок.

2.2. Основные параметры и размеры станочных тисков для зажима

цилиндрических заготовок приведены в таблице 1:

Таблица1

Технические характеристики тисков станочных

гидравлических

Ширина губок, мм 152

Высота губок, мм 52

Максимальная ширина

раствора губок, мм

320

Усилие зажима, кН 45

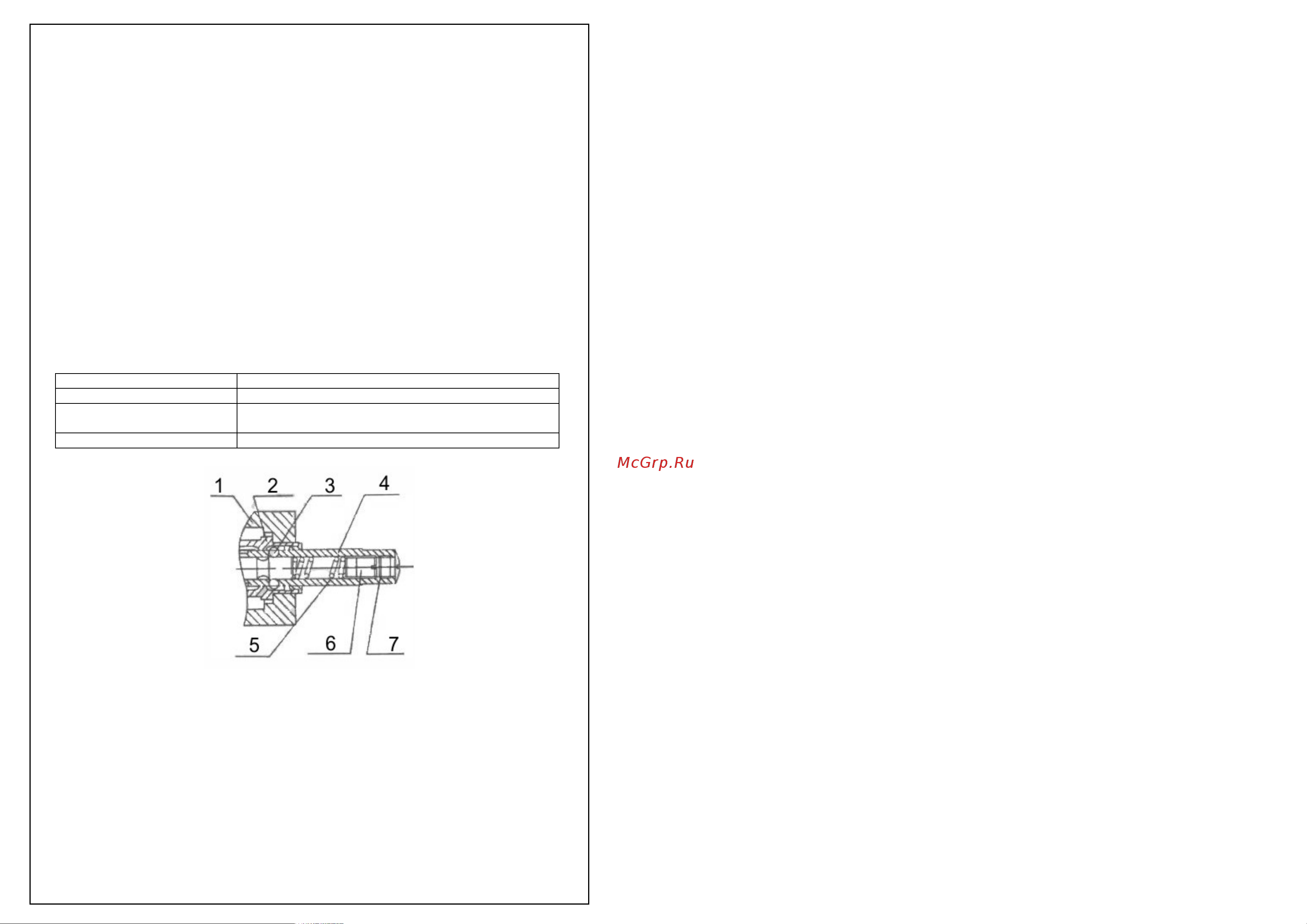

Рис.1 Узел привода тисков. (1-опорная база, 2- внешний винт, 3-муфта,

4-внутренний винт, 5-пружина, 6-регулировочный винт, 7-заглушка)

Тиски устанавливаются на столе станка либо с использованием

крепежных болтов, либо с использованием магнитного стола.

Тиски позволяют проводить обработку деталей, обеспечивая точ-

ностные характеристики базирования закрепляемых заготовок, которые

представлены в таблице 2.

3. УСТРОЙСТВО, ПРИНЦИП И ПРАВИЛА РАБОТЫ

Для закрепления детали или заготовки в тисках, поместить заготовку

между губками, поворачивать внутренний винт пока внешний винт не

будет поворачиваться одновременно с внутренним. Когда заготовка

будет зажата (ручное усилие будет около 8кН), муфта расцепится сама

по себе. Для создания усилия гидравлического давления следует
