ПОДКЛЮЧЕНИЕ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

1. Проверить комплектацию компонентов гидравлического динамометрического ключа с

приводным квадратом со стопором обратного хода серии NHT2…SDA.

2. Подключить гидравлический динамометрический ключ с приводным квадратом

со стопором обратного хода серии NHT2…SDA, узел гидравлического шланга и

гидравлический силовой агрегат, образовав замкнутый гидравлический контур.

3. Убедиться, что все гидравлические соединения надежно закреплены.

4. Убедиться, что гидравлический шланг не перекручен, не смят и не поврежден.

ВЕЛИЧИНА КРУТЯЩЕГО МОМЕНТА

Определить соответствующее давление гидравлического силового агрегата для

получения требуемого значения крутящего момента.

Эту информацию можно найти в Таблице «Давление – Момент затяжки», прилагаемой к

документации на гидравлический динамометрический ключ.

ВАЖНО!

Во избежание отказа в работе гидравлического динамометрического ключа с приводным

квадратом со стопором обратного хода серии NHT2…SDA:



ЗАПРЕЩАЕТСЯ менять соединительные муфты местами.



ЗАПРЕЩАЕТСЯ нарушать целостность установочного винта на вертлюжном узле.

(В целях безопасности он отрегулирован на заводе-изготовителе, и корректировки

должны выполняться только обученным персоналом).

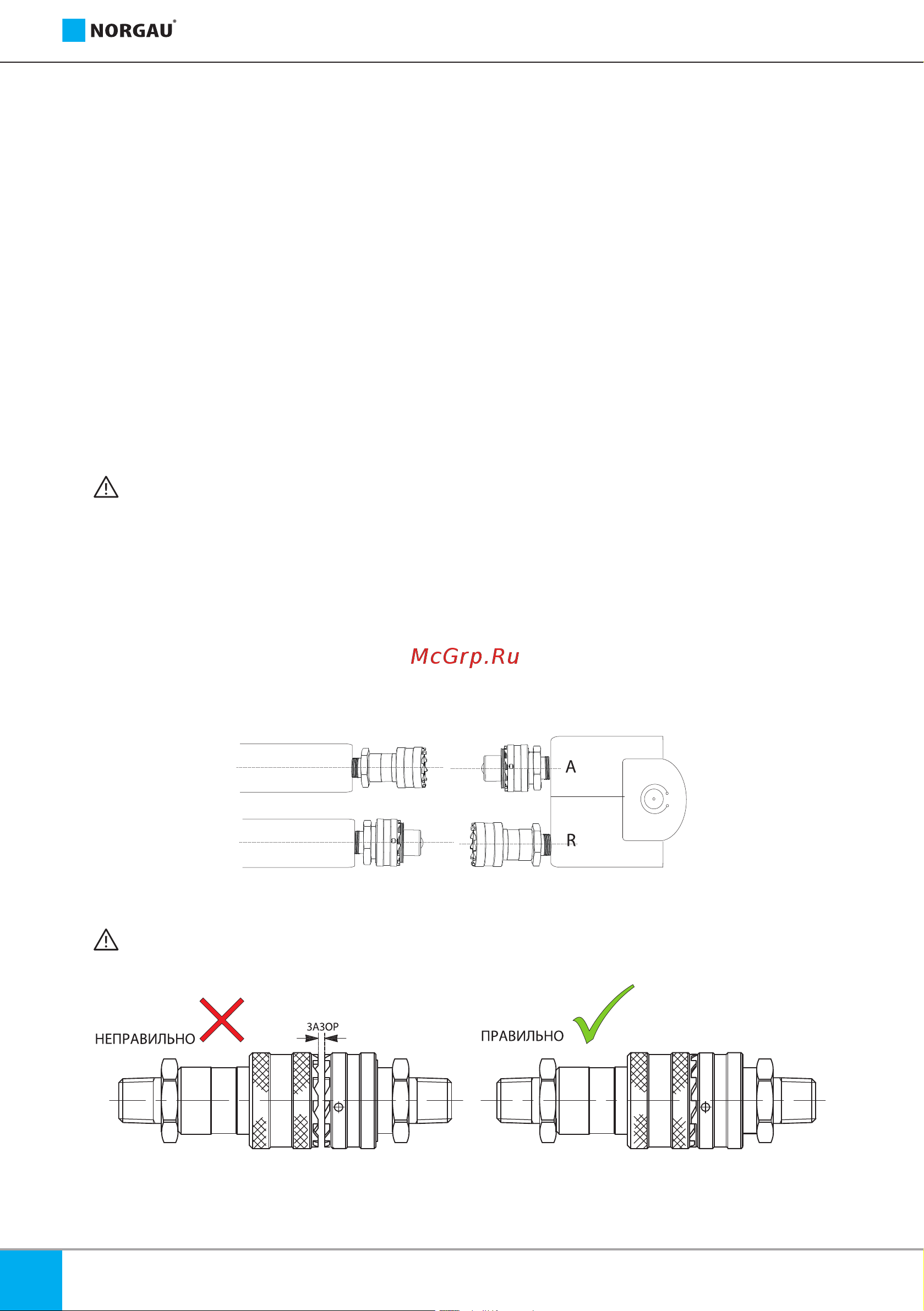

Подключить узел гидравлического шланга к вертлюжному узлу, как показано ниже.

Убедиться, что соединительные муфты полностью вошли в контакт и плотно скручены.

Рисунок 1

Рисунок 2

ВНИМАНИЕ!

Руководство по эксплуатации и техническому обслуживанию

Гидравлические динамометрические ключи со стопором обратного хода

Серии NHT2…SDA
