III. Устройство и принцип работы
IIIП ПППППППППП П ППППППП ПППППП
IV. Меры безопасности
IVП ПППП ПППППППППППП
● ПППППП
● ПППП
ППП
ПППП
II. Технические характеристики
IIП ППППППППППП ПППППППППППППП
I. Назначение
IП ПППППППППП
Ножницы гидравлические ручные MCC-50, MCC-75, MCC-85, MCC-
95 предназначены для резки проводов AC, СИП-3, стальных канатов,
стальных тросов, прутков из низкоуглеродистой стали, бронированного и
телефонного кабеля.
Ножницы гидравлические MCC-50, MCC-75, MCC-85, MCC-95 являются
профессиональным инструментом, эксплуатация и обслуживание которых
должна производиться квалифицированным персоналом согласно требова-
ний охраны труда при работе с гидравлическим инструментом и требований
настоящей инструкции.
Предупреждения, меры безопасности, приводимые в данном руководстве, не могут
предусмотреть все возможные ситуации. Квалифицированный рабочий персонал
должен понимать, что здравый смысл и осторожность должны присутствовать при
работе с оборудованием.
ВНИМАНИЕ!

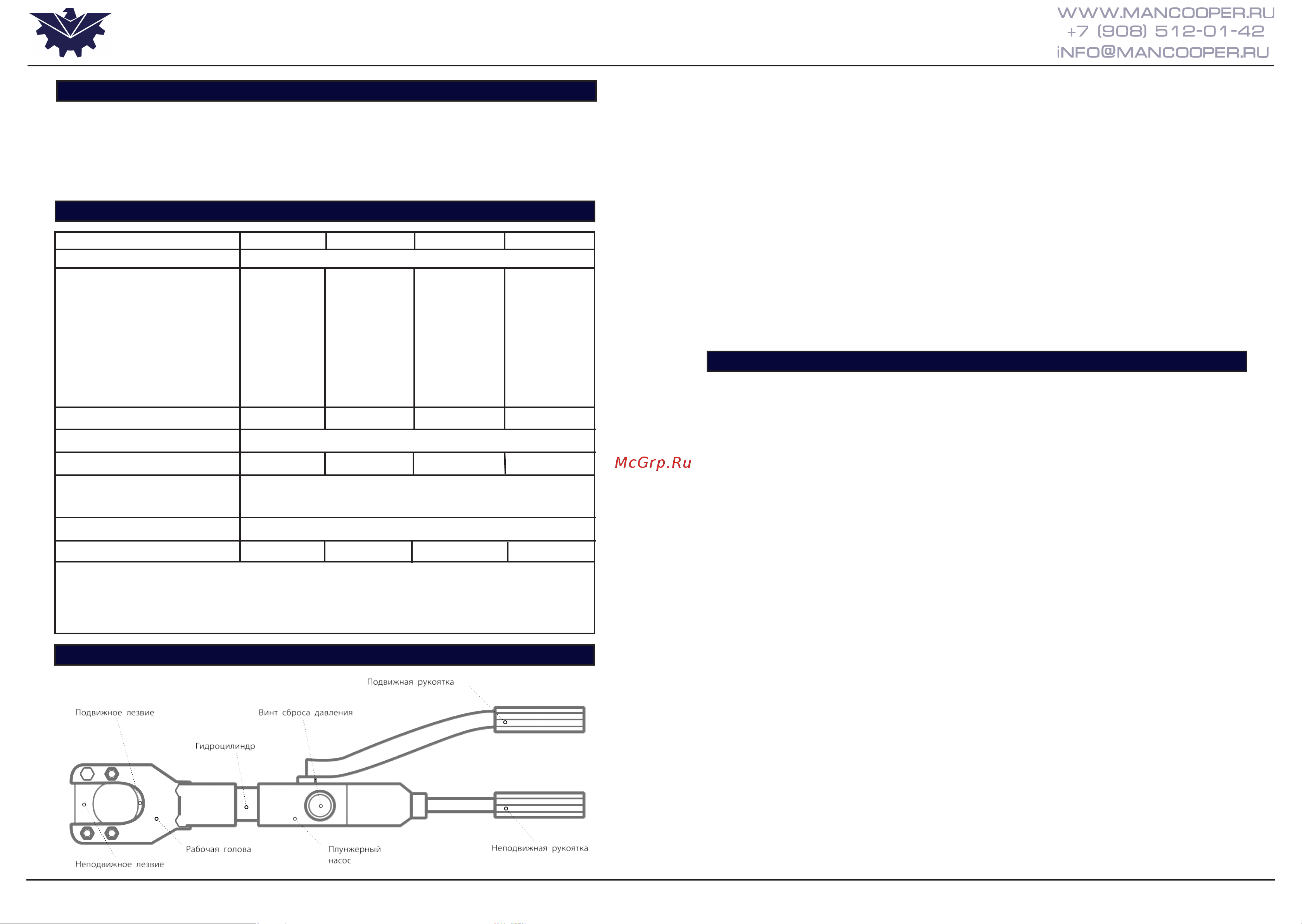

Ножницы гидравлические состоят
из гидроцилиндра с режущим узлом,
состоящим из подвижного и неподвиж-
ного лезвий, корпуса со встроенным
двухскоростным насосом плунжерного
типа и рукояток.
Нагнетание масла в рабочую полость
гидроцилиндра происходит посред-
ством встроенного двухскоростного
насоса, приводимого в
действие за счет возвратно-поступа-
тельных движений подвижной рукоят-
ки.
Рабочая жидкость быстро нагнетается,
благодаря механизму быстрого хода во
внутреннюю полость поршня. Малый
объем внутренний полости поршня
позволяет ускорить процесс холостого
хода. Поршень под давлением рабочей
жидкости будет двигаться, возвратная
пружина при этом растягивается.
За счет оптимальной рабочей площади
поршня создается большое усилие на
подвижном лезвии.
После полного сброса давления воз-
вратная пружина вернет подвижное
лезвие в исходное положение.
Используйте инструмент согласно его назначения;
Внимательно осмотрите инструмент на предмет целостности;
При обнаружении повреждений, неисправностей или в случае обнаружения
некорректной работы инструмента, прекратите его использование и обрати-
тесь в Сервисный Центр;
Не проводите работы при температурах выше или ниже рабочего диапазона,
это может привести к поломке инструмента;
В качестве рабочей жидкости применяйте только масла указанные в техниче-
ских характеристиках. После длительного использования масло постепенно
утрачивает свои рабочие характеристики и требует замены (не менее 1 раза в
2 года, а в случае интенсивного использования не реже 1 раза в год);
● ПППППП
● ПППППП
● ПППППП
● ПППППП
● ПППППП
20 ПП
15 ПП
18 ПП
16 ПП
50 ППП
50 ППП
7 8
8
ПППП ПП 9П4
11
* Максимальный диаметр резки алюминиевых кабелей с многопроволочными жилами,
кроме того следует учитывать наличие брони и иных слоев кабеля. Максимальный
диаметр резки медных кабелей составляет порядка 60% от указанного максимального
значения.
Параметры/Инструмент
MCC-50 MCC-75
MCC-85 MCC-95
Тип ножниц
Гильотинный
Максимальный диаметр разрезае-
мых материалов:
проводов AC ACK СИП-З
Максимальное усилие, т
50 мм
Твердость лезвий, HRC
52...56
56...60
60...62 60...62
Диапазон рабочих темпе-
ратур
-15°…+50 °С
Рабочая жидкость
Гидравлическое всесезонное масло «ВМГЗ»
Масса, кг
10,8 11,7
11,8
1 2
Материал лезвий
Хром-молибденовая сталь
7
8
10
10
7,5
75 мм 85 мм 95 мм
стальные тросы:
- 6х7, 7х7, 6х12, 6х19, 7х19
- 1х7
- 1х19
прутки из низкоуглеродистой стали
кабели с проволочной броней
кабели с ленточной броней
20 мм
15 мм
18 мм
16 мм
50 мм*
50 мм*
20 мм
15 мм
18 мм
16 мм
75 мм*
75 мм*
20 мм
15 мм
18 мм
16 мм
85 мм*
85 мм*
20 мм
15 мм
18 мм
16 мм
95 мм*
95 мм*
