Abquetschgerät mechanisch DA 32-63 no. 53200

Übersicht

• Handbetätigter, mechanischer Spindelvortrieb des oberen Quetschrohres

• 1 Satz Distanzscheiben: SDR 11

• Distanzscheibenmaße für Rohre DA: 32/40/50/63

• Unteres Quetschrohr mit Sicherungslaschen gegen versehentliches Rausfallen

• Gewicht: ca. 5 kg

• Maße ca.: l: 330 mm / b: 340 mm / t: 60 mm

Bedienung:

Î Schrauben Sie das obere Quetschrohr mittels Spindel soweit wie nötig nach oben.

Î Stellen Sie die Distanzscheiben entsprechend der Rohrdaten ein. Die Distanzscheiben können auf den

Schraubenachsen frei gedreht werden.

Î An beiden Seiten des oberen Quetschrohres beﬁndet sich eine gefederte Kugelarretierung. Auf der

Rückseite der Distanzscheiben beﬁnden sich hinter jeder DA-Angabe eine Vertiefung. Wenn die Dis-

tanzscheiben gedreht werden, rastet bei jeder DA-Angabe die Kugelarretierung ein und verhindert bei

dem Abquetschvorgang ein versehentliches Verdrehen der Distanzscheiben.

Î Falls die Kugelarretierung aufgrund von Verschmutzung/Beschädigung nicht mehr funktioniert müs-

sen Sie den korrekten Sitz der Distanzscheiben bei dem Abquetschvorgang überwachen und notfalls

korrigieren.

Auf die Finger achten, bei unsachgemäßem Eingriff besteht Verletzungsgefahr.

Î Ziehen Sie das untere Quetschrohr aus dem Rahmen, stellen Sie dann das Abquetschgerät über das zu

quetschende Rohr und schieben Sie abschließend das untere Quetschrohr wieder in den Rahmen.

Î Achten Sie darauf, dass das Rohr mittig auf dem unteren Quetschrohr liegt.

Î Schrauben Sie jetzt das obere Quetschrohr mittels Spindel solange runter, bis beide Distanzscheiben

auf dem unteren Quetschrohr auﬂiegen und sich nicht mehr bewegen lassen.

Î Zur Beendigung des Abquetschvorganges schrauben Sie das obere Quetschrohr mittels Spindel wieder

nach oben.

Î Ziehen Sie das untere Quetschrohr aus dem Rahmen, heben Sie dann das Abquetschgerät vom ge-

quetschten Rohr und schieben anschließend das untere Quetschrohr wieder in den Rahmen zurück.

Sichern Sie das untere Quetschrohr vor Verlust/Rausfallen indem Sie das obere Quetschrohr solange

wieder runterschrauben bis es mit den Distanzscheiben wieder fest auf dem unteren Quetschrohr

auﬂiegt.

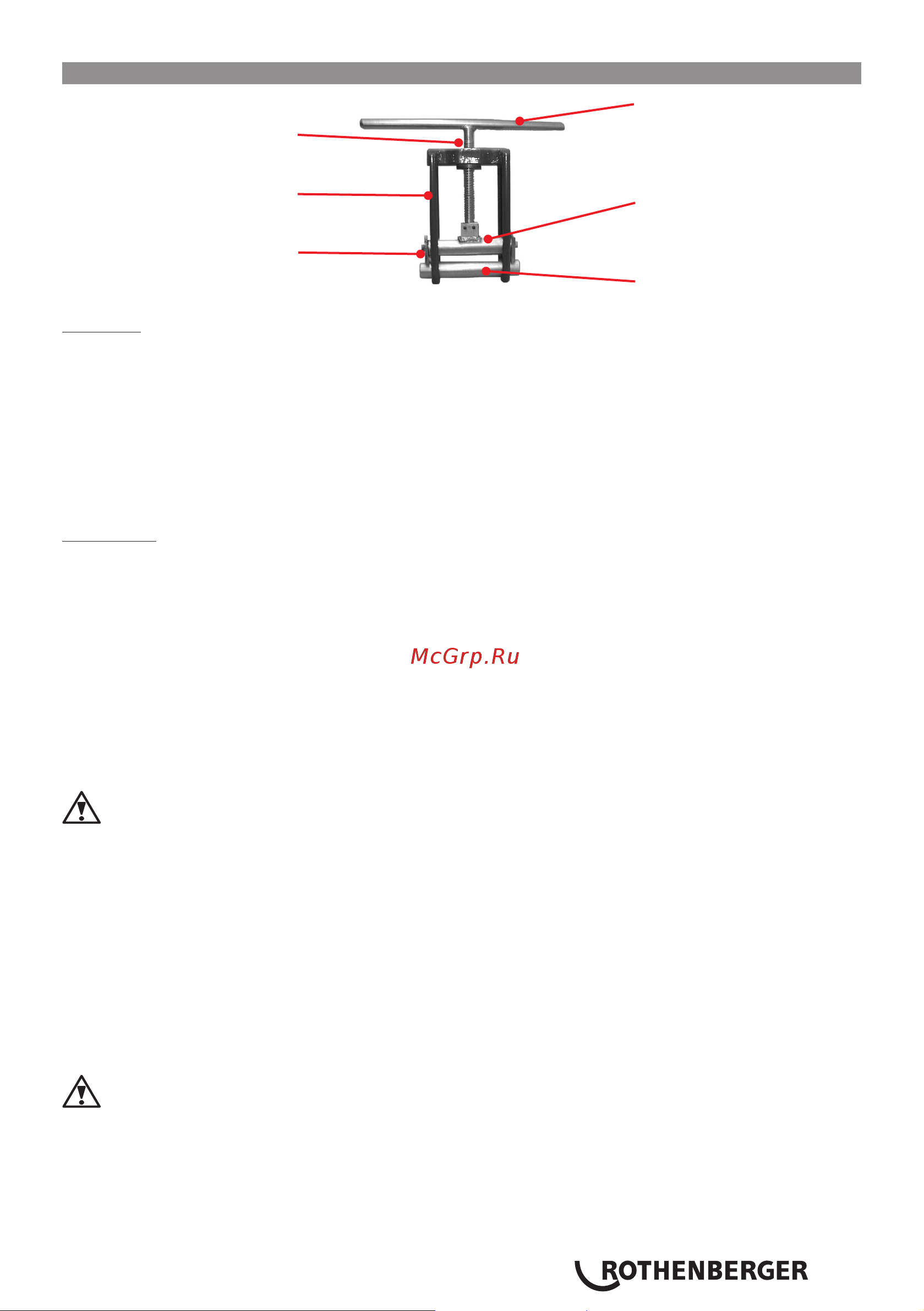

Unteres Quetschrohr mit

Sicherungslaschen

Drehgriff mit Spindel

Spindelbuchse oben

Rahmen

Frei drehbare Distanzscheiben

SDR 11 mit Schraubenachse

Oberes Quetschrohr mit

Kugelarretierung
