DEUTSCH6

Abquetschgerät hydraulisch DA 75-180 no. 53210

Abquetschgerät hydraulisch DA 160-225 no. 53220

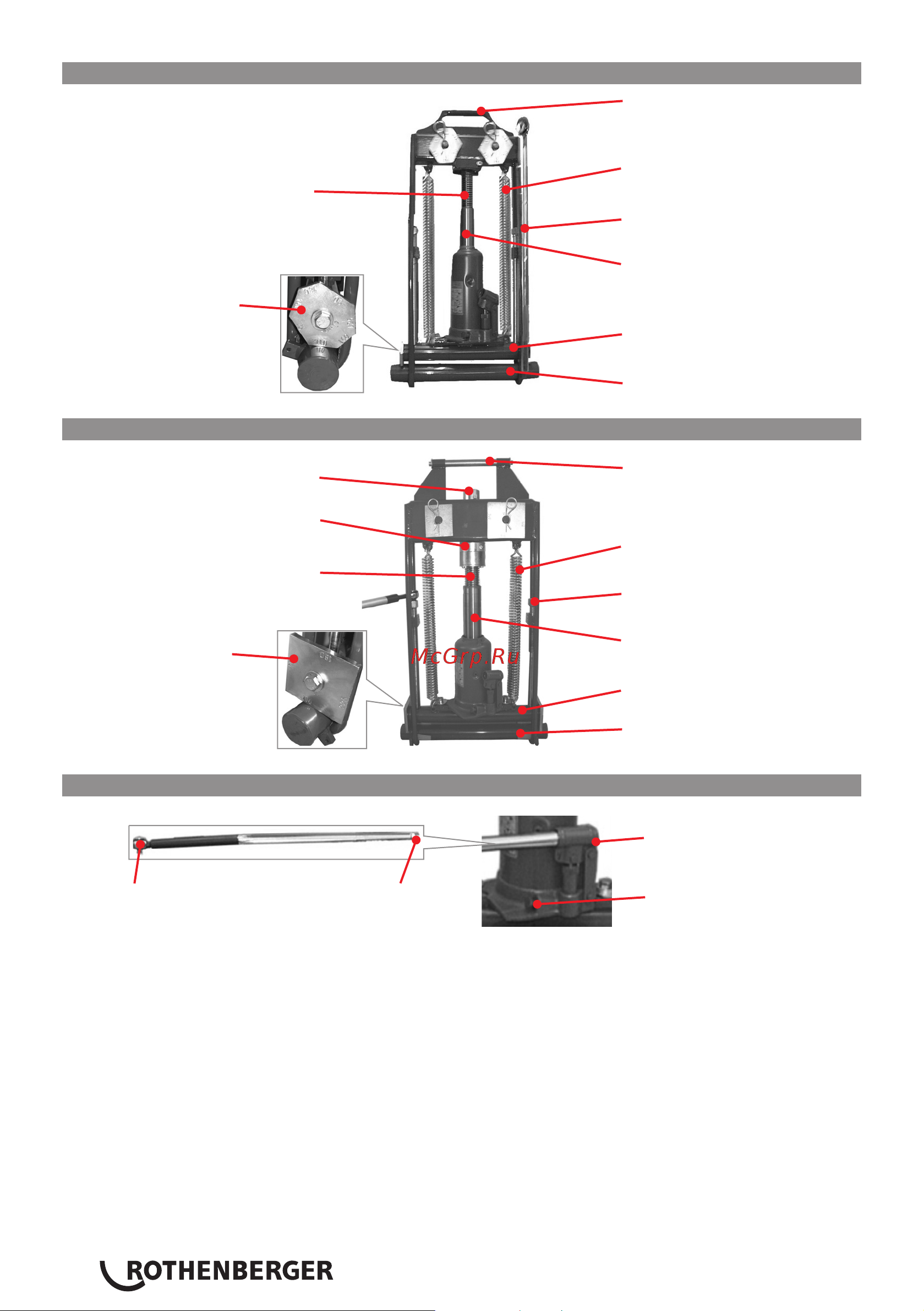

Übersicht

• Handbetätigter, hydraulischer Vortrieb des oberen Quetschrohres

• 3 Satz Distanzscheiben mit Sicherungsfedern: SDR 11 / SDR 17,0 / SDR 17,6

• Unteres Quetschrohr mit Sicherungslaschen gegen versehentliches Rausfallen

• Oberes Quetschrohr mit Kugelarretierung

• Seitliche Rückholfedern zum leichteren Rückzug des Hydraulikzylinders

• 2 seitliche Gegendruckschrauben mit Innenvierkant zur Entlastung des Hydraulikzylinders

• Pumpenhebel mit integrierter Ratsche zur Betätigung der Gegendruck-Schrauben

• Distanzscheibenmaße für Rohre DA: bei 5.3210:

75/90/110/140/160/180, bei 5.3220: 160/180/200/225

• Gewicht: ca. 45 kg (5.3210) ca. 65 kg (5.3220)

• Maße ca.: l: 800 mm / b: 420 mm / t: 150 mm (5.3210)

Maße ca.: l: 900 mm / b: 500 mm / t: 190 mm (5.3220)

Distanzscheiben

Zylinderkopf

mit Spindelschraube

Oberes Quetschrohr

Unteres Quetschrohr

2x Rückholfeder

Zylinderkolben

Gegendruckschrauben

Tragegriff

Aufnahme Zylinderkopf

mit Innenvierkant

Oberes Quetschrohr

Unteres Quetschrohr

4x Rückholfeder

Zylinderkolben

Gegendruckschrauben

Distanzadapter

Tragegriff

Zylinderkopf

mit Spindelschraube

Distanzscheiben

Pumpenhebel

HakenendeRatschenende

Pumpvorrichtung mit

Überdruckventil

Druckablassschraube
