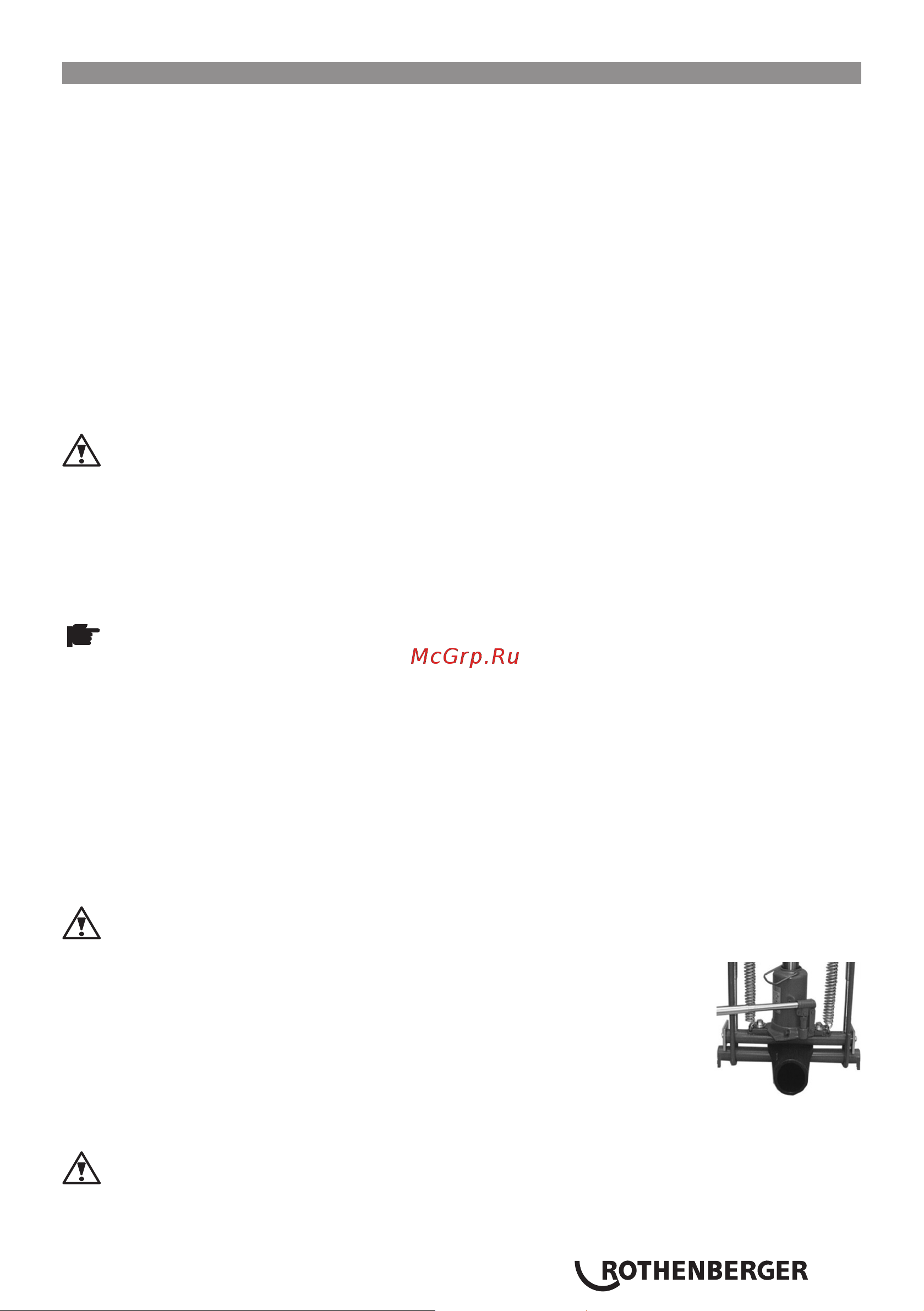

DEUTSCH 7
Bedienung
Î Schieben Sie das Hakenende des Pumpenhebels auf die Druckablass-Schraube und lassen Sie, durch
Drehen nach links (max. 1-2 Umdreh.) evtl. vorhandenen Druck ab.
Î Stecken Sie jetzt das Hakenende des Pumpenhebels in die Pumpvorrichtung und pumpen Sie, durch
Auf- und Abbewegen des Pumpenhebels das Hydrauliköl einige Male leer durch.
Î Schieben Sie das Hakenende des Pumphebels auf die Druckablass-Schraube und drehen Sie diese
solange nach rechts, bis das Druckablass-Ventil geschlossen ist.
Î Stecken Sie dann das Hakenende des Pumphebels in die Pumpvorrichtung und bauen Sie den Druck
durch Auf- und Abbewegen des Pumpenhebels im Hydraulikzylinder solange auf, bis das Überdruck-
ventil reagiert.
Î Lösen Sie mit dem Ratschenende des Pumpenhebels, die Gegendruckschrauben und drehen Sie diese
soweit nach oben wie nötig, u.U. auch komplett, aus dem Gewindeblock.
Î Schieben Sie dann das Hakenende des Pumpenhebels auf die Druckablass-Schraube und lassen Sie,
durch Drehen nach links (max. 1-2 Umdreh.), den Druck so lange ab, bis der Hydraulikzylinder nach
oben fährt.
Achten Sie darauf, dass Sie Ihre Finger/Hände nicht einquetschen.
Achten Sie darauf die gelösten Gegendruck-Schrauben nicht oben am Rahmen einzuquetschen.
Î Um das Hochfahren des oberen Quetschrohres zu beenden, müssen Sie die Druckablass-Schraube
wieder nach rechts drehen und das Druckablass-Ventil schließen.
Î Ist das obere Quetschrohr zum Stillstand gekommen, dann ziehen Sie das untere Quetschrohr aus dem
Rahmen und heben dann das Abquetschgerät über das Rohr.
Î Anschließend schieben Sie das untere Quetschrohr wieder soweit in den Rahmen, dass es zu beiden
Seiten gleich weit herausragt und so die Distanzscheiben voll aufsetzen können.
Beachten Sie, dass das Rohr genau mittig im Gerät liegt, ansonsten kann bei großen Rohraußen-
durchmessern die Rohrwandung gegen den Rahmen gedrückt und beschädigt werden.
Î Überprüfen Sie, ob die am oberen Quetschrohr montierten Distanzscheiben in Bezug auf SDR-Stufe
und dem eingestelltem Rohraußendurchmesser, mit dem zu quetschenden Rohr übereinstimmen.
Wechseln Sie gegebenenfalls die Distanzscheiben.
Die Distanzscheiben können auf den Schraubenachsen frei gedreht werden.
An beiden Seiten des oberen Quetschrohres befindet sich eine gefederte Kugelarretierung.
Auf der Rückseite der Distanzscheiben befinden sich hinter jeder DA-Angabe eine Vertiefung.
Wenn die Distanzscheiben gedreht werden, rastet bei jeder DA-Angabe die Kugelarretierung ein und
verhindert bei dem Abquetschvorgang ein versehentliches Verdrehen der Distanzscheiben.
Falls die Kugelarretierung aufgrund von Verschmutzung/Beschädigung nicht mehr funktioniert müssen Sie
den korrekten Sitz der Distanzscheiben bei dem Abquetschvorgang überwachen und notfalls korrigieren.
Auf die Finger achten, bei unsachgemäßem Eingriff besteht Verletzungsgefahr.
Î Stecken Sie jetzt das Hakenende des Pumpenhebels in die Pumpvorrichtung und
pumpen Sie das obere Quetschrohr gleichmäßig und langsam so lange nach
unten, bis beide Distanzscheiben kompl. auf dem unteren Quetschrohr aufliegen.
Sollte sich das obere Quetschrohr, trotz korrekter Einstellungen, nicht weit genug
herunterpumpen lassen, dann ist u.U. die Spindelschraube nicht weit genug aus dem
Zylinderkolben herausgeschraubt. Fahren Sie das obere Quetschrohr wieder ein Stück
hoch, halten Sie den Zylinderkolben fest und drehen Sie ihn mit der beiden Händen
bei Stück weiter raus.
Greifen Sie erst nach dem Zylinderkolben wenn das obere Quetschrohr zum Stillstand gekommen
ist. Sie können sich ansonsten die Hände/Finger einquetschen.
