Пресс гидравлический ручной

ПГРс-150 СИП (КВТ) предназначен для

опрессовывания изолированных наконеч-

ников и гильз, используемых для монтажа

проводов СИП.

Назначение Комплект поставки

Пресс гидравлический . . . . . . . . . . 1 шт.

Сменные матрицы . . . . . . . . . . . . . 3 шт.

Ремкомплект . . . . . . . . . . . . . . . . . 1 шт.

Пластиковый кейс . . . . . . . . . . . . . 1 шт.

Паспорт . . . . . . . . . . . . . . . . . . . . 1 шт.

Технические характеристики

Устройство и принцип работы

Профиль обжима Гексагональный

Типоразмеры матриц Е 140, E173, E 215

Максимальное усилие, т 12

Поворот рабочей головки 360°

Ход поршня, мм 20

Автоматический сброс давления +

Рабочая жидкость Гидравлическое всесезонное масло «КВТ»*

Диапазон рабочих температур -15…+50°С

Объем масла, мл 100

Вес инструмента/комплекта, кг 3,9/5,3

Габаритные размеры кейса, мм 490 х 185 х 90

Длина, мм 470

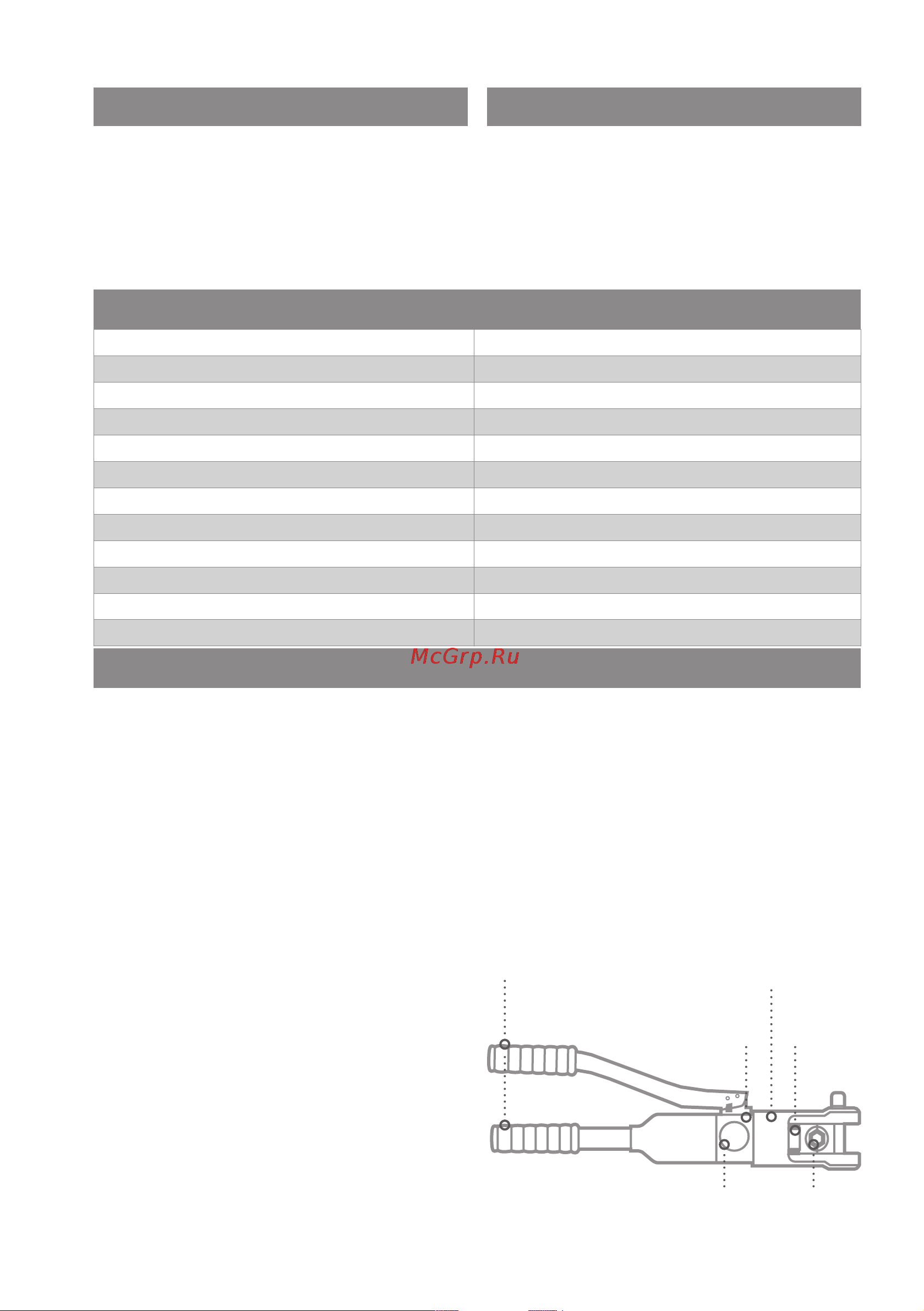

Рукоятки

Винт сброса давления Матрицы

Плунжерный

насос

Рабочая

голова

Шток

Пресс гидравлический ручной ПГРс-150 СИП

(КВТ) состоит из встроенного двухскоростного

насоса с механизмом быстрого хода поршня,

рабочей головки и рукояток

Сменные матрицы устанавливаются в пазах

рабочей головы

Рабочая зона закрывается упорным штифтом в

который упираются матрицы во время работы

Нагнетание масла в рабочую полость гидроци-

линдра происходит посредством встроенного

двухскоростного плунжерного насоса, приводи-

мого в действие за счет возвратно-поступатель-

ных движений подвижной рукоятки.

Рабочая жидкость быстро нагнетается через

механизм быстрого хода во внутреннюю

полость поршня. Малый объем внутренний

полости поршня позволяет ускорить процесс

холостого хода

За счет оптимальной площади поршня создает-

ся большое усилие сжатия в рабочей зоне

В процессе достижения максимального рабочего

давления возникает встречная нагрузка и сраба-

тывает клапан автоматического сброса давления

(АСД) (в инструменте с АСД)

Для полного сброса давления на инструменте рас-

положен винт сброса давления, работающий в

положении «закрыто»/ «открыто»

После полного сброса давления возвратная пру-

жина перемещает поршень в исходное положение
