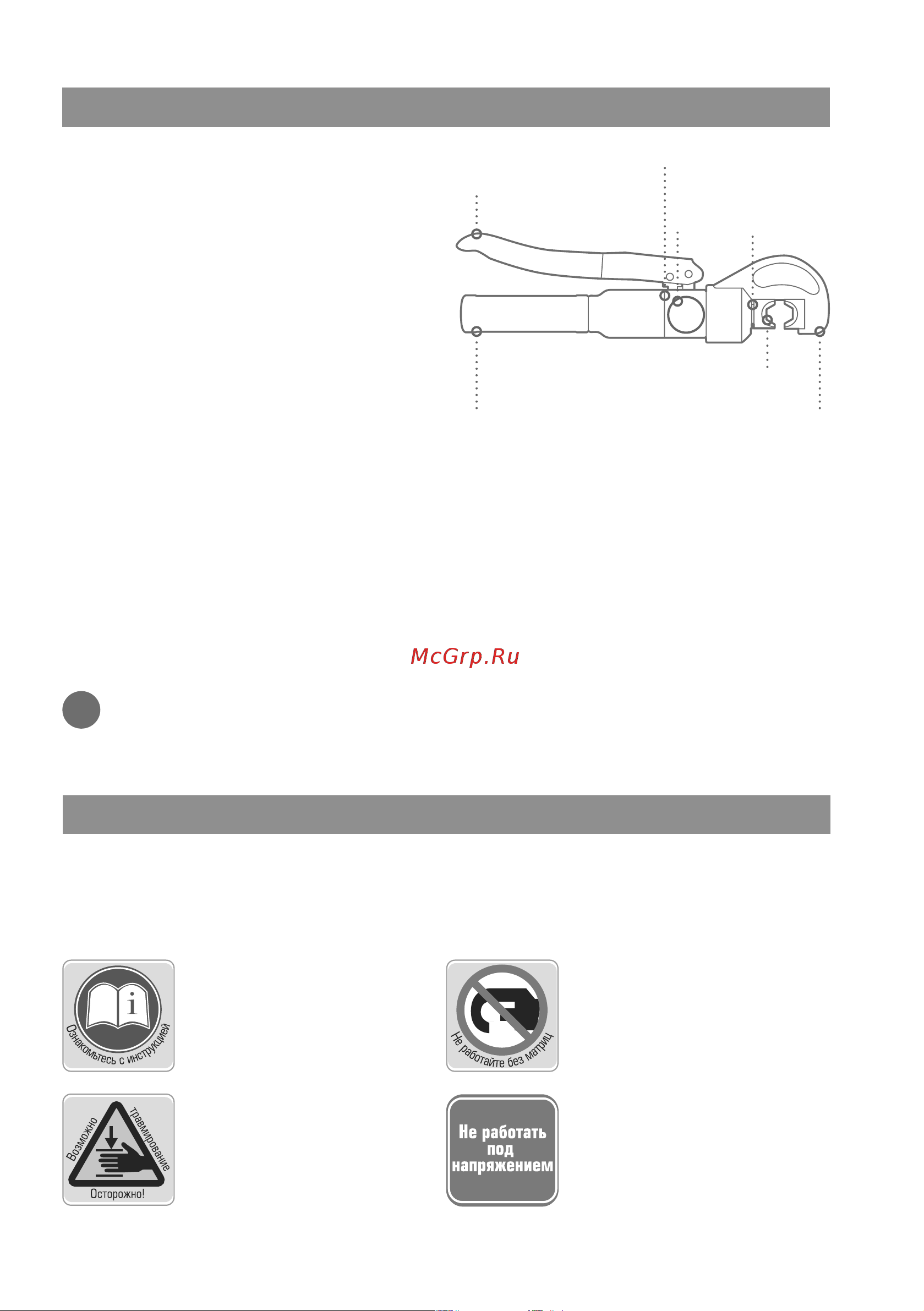

![Квт ПГРс-70 57604 Инструкция к КВТ ПГРс-70 57604 онлайн [4/13] 869233](/views2/2107772/page4/bg4.png)
3
!
Устройство и принцип работы
Пресс гидравлический ручной ПГР-70
(КВТ), ПГРс-70 (КВТ) состоит из встроен-
ного плунжерного насоса, С-образной рабо-
чей головы и рукояток
Сменные матрицы устанавливаются в поса-
дочные отверстия в верхней части рабочей
головы и штоке
Нагнетание масла в рабочую полость гидро-
цилиндра происходит посредством встро-
енного плунжерного насоса, приводимого в
действие за счет возвратно-поступательных
движений подвижной рукоятки.
Рабочая жидкость нагнетается в гидроци-
линдр, приводя в движение поршень. Малый
объем внутренней полости поршня позволяет
ускорить процесс холостого хода
За счет оптимальной рабочей площади пор-
шня создается большое усилие сжатия в
рабочей зоне
В процессе достижения максимального рабо-
чего давления возникает встречная нагрузка
и срабатывает клапан автоматического сбро-
са давления (АСД) (в ПГРс-70)
Для полного сброса давления на инструменте
расположен винт сброса давления, работаю-
щий в положении «закрыто»/«открыто»
После сброса давления возвратная пружина
перемещает поршень в исходное положение
Матрицы в комплекте инструмента не относятся к какому-либо конкретному
стандарту, а имеют усредненные размеры профиля обжима, с возможностью
применения к арматуре распространенных стандартов: ГОСТ, DIN, КВТ. Для
применения к арматуре ГОСТ ниже приведены таблицы по выбору матриц
Неподвижная рукоятка
Рабочая голова
Подвижная
рукоятка
Гидроцилиндр
Винт сброса
давления
Шток
Сменные матрицы
Меры безопасности
•
Прессы гидравлические ПГР-70 (КВТ), ПГРс-70 (КВТ) являются профессиональным
инструментом, эксплуатация и обслуживание которых должна производиться квалифи-
цированным персоналом согласно требований охраны труда при работе с гидравличе-
ским инструментом и требований настоящей инструкции
Ознакомьтесь с инструк-
цией!
Перед началом работы вни-
мательно изучите паспорт
инструмента!
Не работайте без матриц!
Создание давления без уста-
новленных в пресс матриц,
приведет к поломке пресса!
Осторожно! Возможно
травмирование!
Берегите руки! Не поме-
щайте пальцы в рабочую
зону инструмента!
Не работать
под напряжением!
Перед началом работы убеди-
тесь, что линия обесточена и
заземлена!
