6

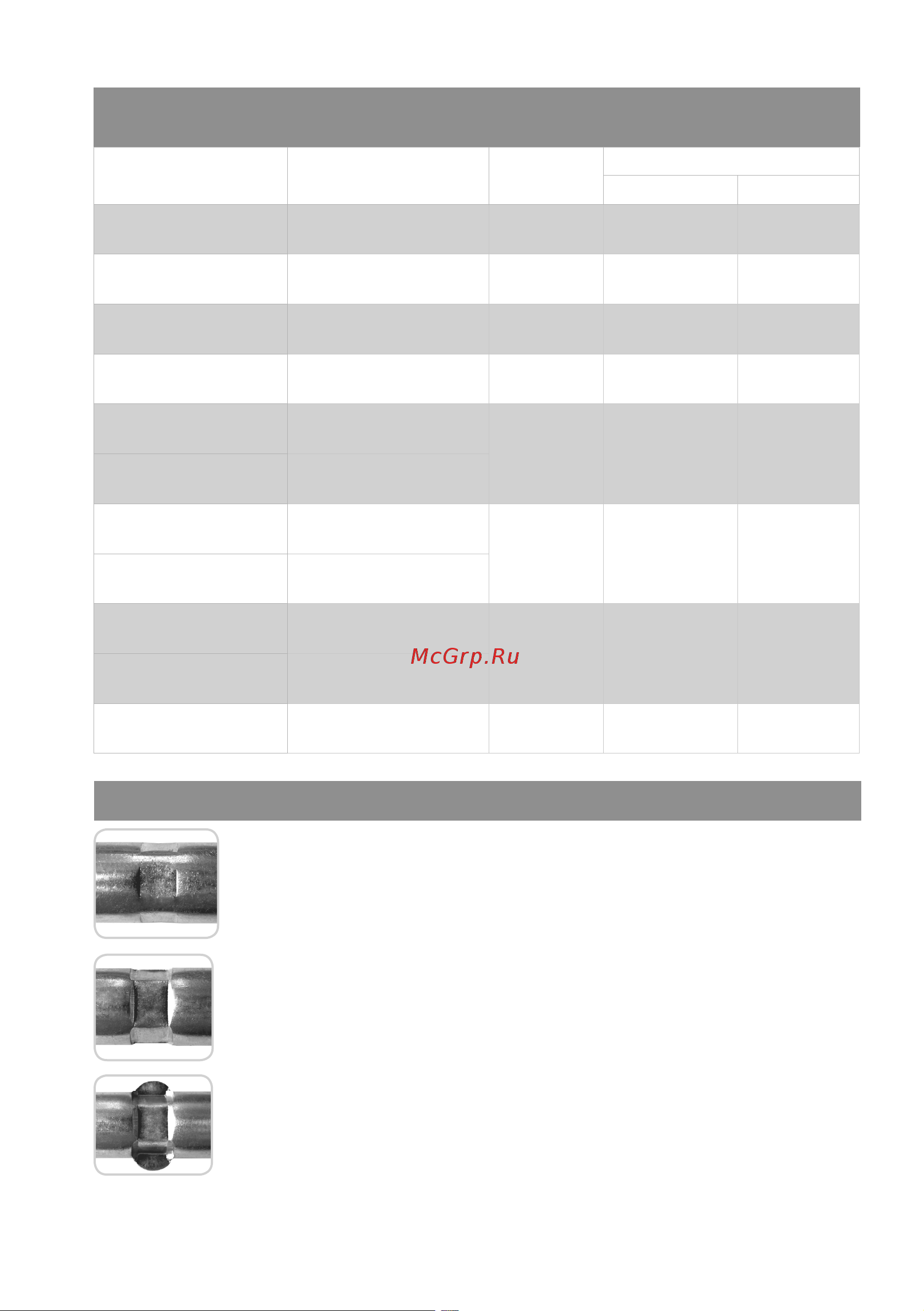

Требования к опрессовке
•
Опрессованное контактное соедине-
ние должно удовлетворять требованиям
ГОСТ 10434-82.
•
Для формирования надежного контактно-
го соединения правильно подби
райте
матрицы для опрессовки, руководствуй-
тесь таблицами на стр. 5 и 6.
•
Соблюдайте порядок и количество
опрессовок, недопуская недостаточной
и чрезмерной степени обжима.
Недожим.
Опрессовка выполнена матрицами
большего размера. Недостаточная
степень опрессовки.
оптимальНая опрессовка.
Надежное контактное соединение.
При образовании облоя его
необходимо удалить.
ЧрезмерНый обжим.
Опрессовка выполнена матрицами
меньшего размера. Чрезмерное
сдавливание. Возможно
разрушение.
Типоразмер
Сечение, мм
2
(класс жилы)
Матрицы
Количество опрессовок
Наконечники Гильзы
4 – (4,5,6) – 3 4 (5); 6 (1) «4»
1 2
6 – (4,5,6) – 4 4 (6); 6 (2,3,4,5) «6»
1 2
10 – (5,6,8) – 5 10 (2,3,4); 16 (1) «10»
1 2
16 – (6,8) – 6 10 (5,6); 16 (2,3); 25 (1) «16»
1 2
25 – (6,8) – 7 16 (4,5,6); 25 (2); 35 (1)
«25»
1 2
25 – (6,8,10) – 8 25 (3,4,5,6); 35 (2)
35 – (8,10,12) – 9 35 (3,4); 50 (1)
«35»
1 2
35 – (8,10,12) – 10 35 (5,6); 50 (2)
50 – (8,10,12) – 11 50 (3,4); 70 (1,2)
«50»
2 4
50 – (8,10,12) – 12 50 (5,6)
70 – (10,12) – 13 70 (3,4,6); 95 (1) «70»
2 4
Выбор матриц для медных наконечников и гильз
ГОСТ 7386-80, ГОСТ 23469.3-79
