РУЧНОЙ ГИДРАВЛИЧЕСКИЙ CTY-EH (раздвижные вилы)

Принцип действия

Штабелер приводится в действие за счет гидравлического давления, которое

обеспечивает работа ручного гидравлического насоса в результате закачки рабочей

жидкости в цилиндр. Затем приводное усилие с помощью шкива и цепи передается

на груз.

Эксплуатация

− Возьмитесь за рычаг подъёма и непрерывно нажимайте на рычаг, пока груз

не поднимется на необходимую высоту.

− Установите разгрузочный рычаг, который находится на подъемной штанге, в

нейтральное положение, затем потяните

− разгрузочный рычаг на себя. После этого груз будет снижаться. Чем больше

прикладываемое усилие, тем выше скорость опускания груза. В процессе спуска,

при необходимости, в любое время можно отпустить рычаг подъемного стержня.

− При нажатии рукой на рычаг, груз не смещается.

Внимание: Скорость опускания регулируется. Можно настроить скорость

опускания в зависимости от веса груза: чем больше величина усилия, тем быстрее

скорость снижения и наоборот. Скорость опускания груза медленная.

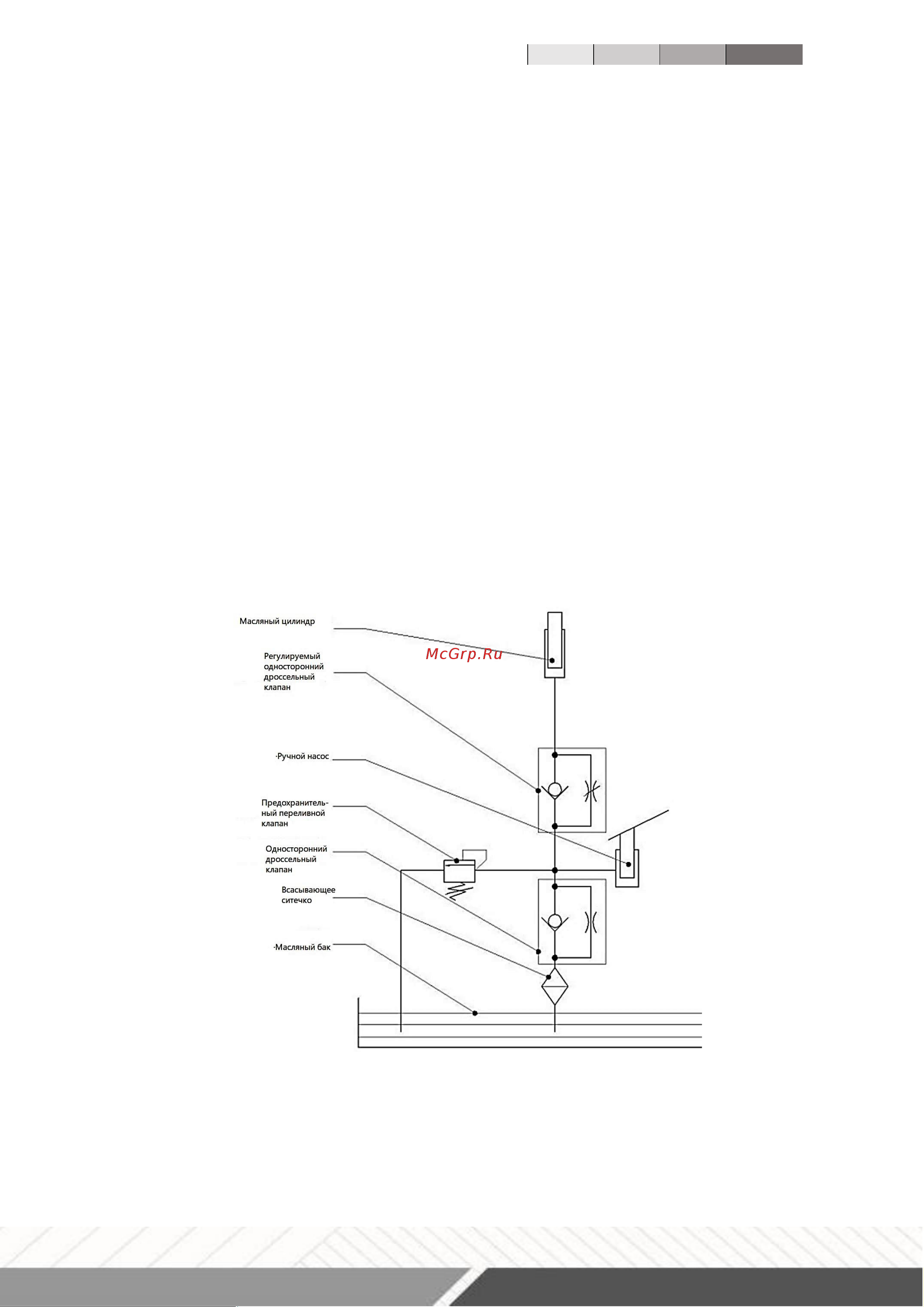

Принципиальная схема гидравлической системы (см. рисунок 3)

Рис.3 - Схема гидравлической системы

2.2 Техническое обслуживание и проверка Ремонт и техническое

обслуживание

Техническое обслуживание и проверки, описанные в этой главе, должны
