Съемник гидравлический состоит из корпуса гидроцилиндра, упорного штока, захватов

(лап) и быстроразъемного соединения (БРС). Внешний насос подключается к съемнику

с помощью рукава высокого давления через БРС. Подача рабочей жидкости в полость

гидроцилиндра съемника под давлением происходит за счет приведения в работу внешнего

гидравлического насоса.

Наружная поверхность корпуса гидроцилиндра имеет резьбу для перемещения захватов

вдоль оси с целью компенсации расстояния между штоком и деталью. Шток съемника,

оказывая давление на вал с демонтируемой деталью, приводит в движение захваты (лапы)

съемника, которые зафиксированы на демонтируемой детали.

Сброс давления в гидроцилиндре происходит после срабатывания клапана сброса на

гидравлическом насосе. После полного сброса давления возвратная пружина возвращает

шток съемника в первоначальное положение.

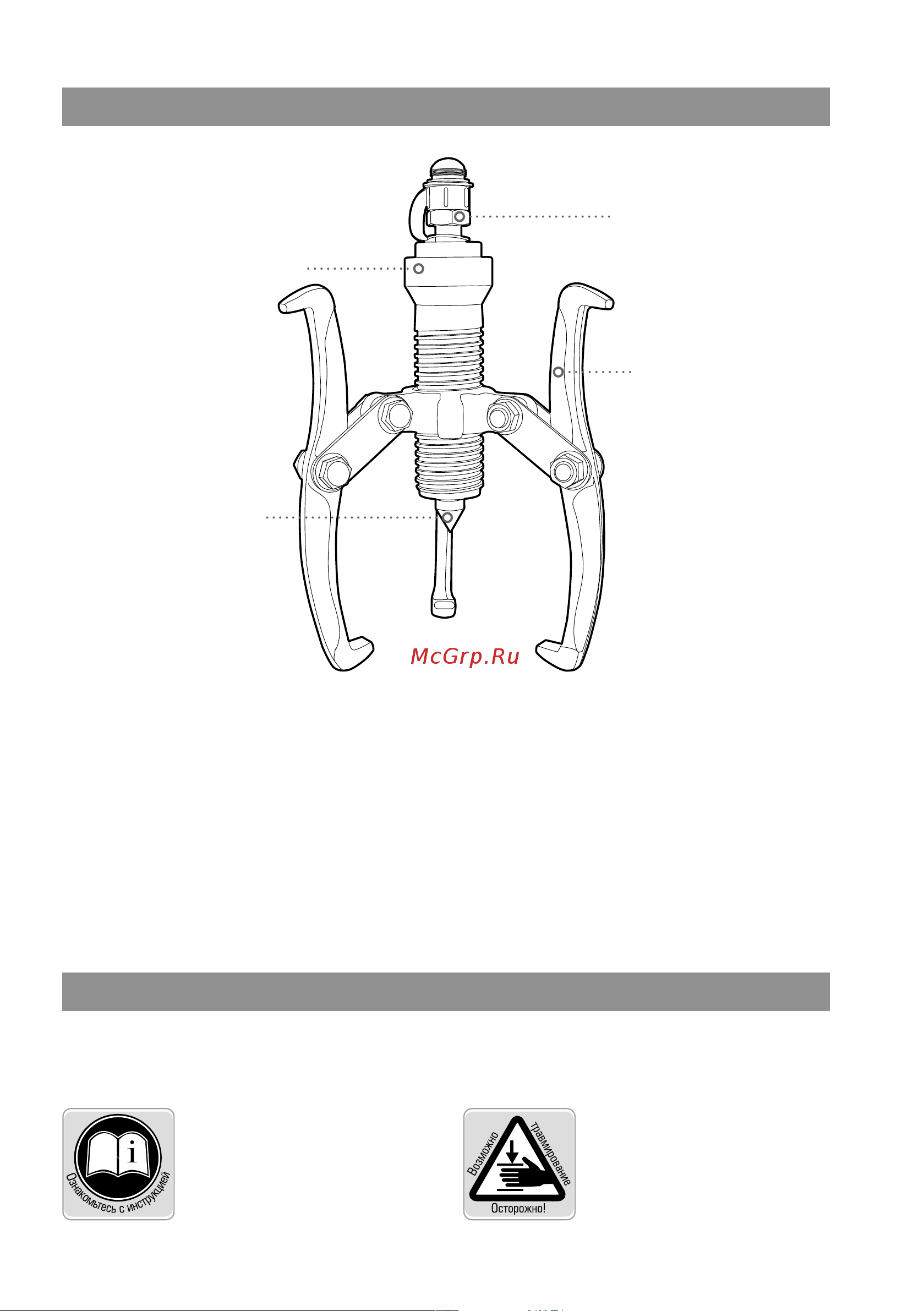

Устройство и принцип работы

БРС

Гидроцилиндр

Шток

Захваты (лапы)

Меры безопасности

•

Съемник гидравлический СГ (КВТ) является профессиональным инструментом, экс-

плуатация и обслуживание которого должна производиться квалифицированным пер-

соналом согласно требований охраны труда при работе с гидравлическим инструмен-

том и требований настоящей инструкции

Ознакомьтесь с инструк-

цией!

Перед началом эксплуата-

ции внимательно изучите

паспорт инструмента!

Осторожно! Возможно

травмирование!

Берегите руки! Не помещай-

те пальцы в рабочу. зону

инструмента!
