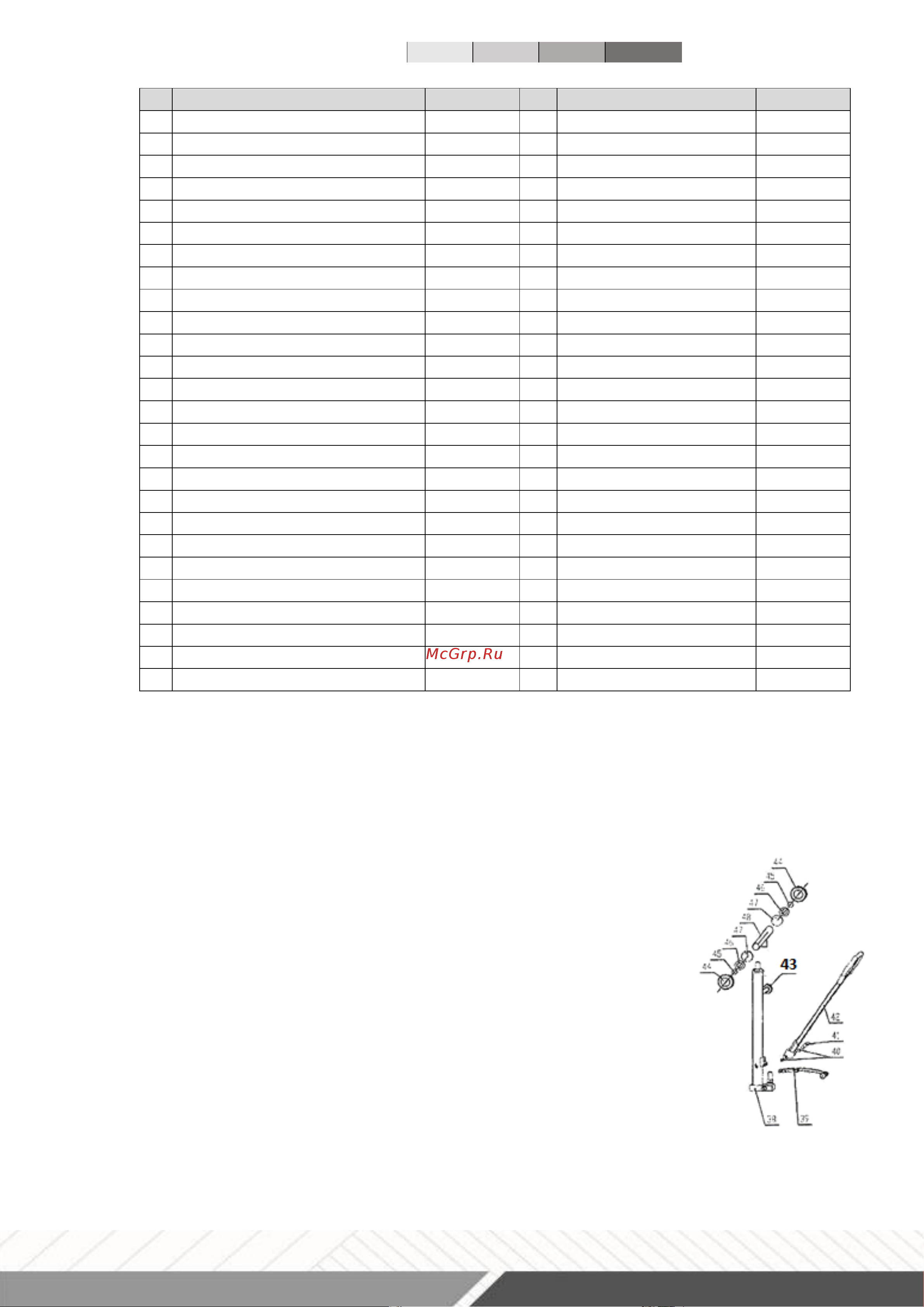

ШТАБЕЛЕР РУЧНОЙ модели PMS
7
№
Деталь
Кол-во, шт.
№
Деталь
Кол-во, шт.
1
Винт
4
27
Подшипник
2
2
Зажим
4
28
Стопорное кольцо
2
3
Направляющая сетка мачты
1
29
Подшипник
2
4
Внешняя мачта
1
30
Седло ведущего колеса
2
5
Цепь
2
31
Ведущее колесо
2
6
Штифт
4
32
Подшипник
4
7
Болт
4
33
Штифт ведущего колеса
2
8
Гайка
8
34
Винт
2
9
Стальной шар
4
35
Тормозная колодка
1
10
Стопорное кольцо
4
36
Гайка
1
11
Роликовый вал
4
37
Тормозная колодка
1
12
Стопорное кольцо
4
38
Цилиндр в сборе
1
13
Подшипник
4
39
Педаль подъема/опускания
1
14
Ролик
4
40
Стопорное кольцо
2
15
Гайка
4
41
Штифт
1
16
Болт
4
42
Рукоятка
1
17
Гайка
2
43
Регулировочный стержень
1
18
Болт
2
44
Ролик цепи
2
19
Подъемная доска
1
45
Стопорное кольцо
2
20
Вилка
2
46
Подшипник
2
21
Подшипник
4
47
Стопорное кольцо
2
22
погрузочное колесо
2
48
Поперечный вал
1
23
Штифт грузового колеса
2
49
U-образный зажим
1
24
Стопорное кольцо
2
50
Шайба
2
25
Крышка седла ведущего колеса
2
51
Гайка
2
26
Стопорное кольцо
2
2. Использование по назначению
2.1 Порядок установки, подготовка и работа
Принцип действия
Штабелер приводится в действие за счет
гидравлического давления, которое обеспечивает работа
ручного гидравлического насоса в результате закачки
рабочей жидкости в цилиндр. Затем приводное усилие с
помощью шкива и цепи передается на груз.
Эксплуатация
Поверните рукоять №43 по часовой стрелке до упора
и начинайте нажимать на рукоять или педаль, груз начнет
подниматься. Для опускания груза поверните рукоять № 43
против часовой стрелки.
Скорость опускания регулируется углом поворота
рукояти №43
