2. ИДЕЯ ПРОЕКТА
2.1 Высококачественные компоненты и конструкция устройства
Принципы создания изделий SM Pro Audio гарантируют бескомпромиссные схемные
решения и использование лучших отобранных компонентов.
2.2 Входы и выходы
Все разъемы входов и выходов надежно закреплены на раме корпуса устройства. Это
обеспечивает постоянное качество и уверенность при эксплуатации в любых
условиях.

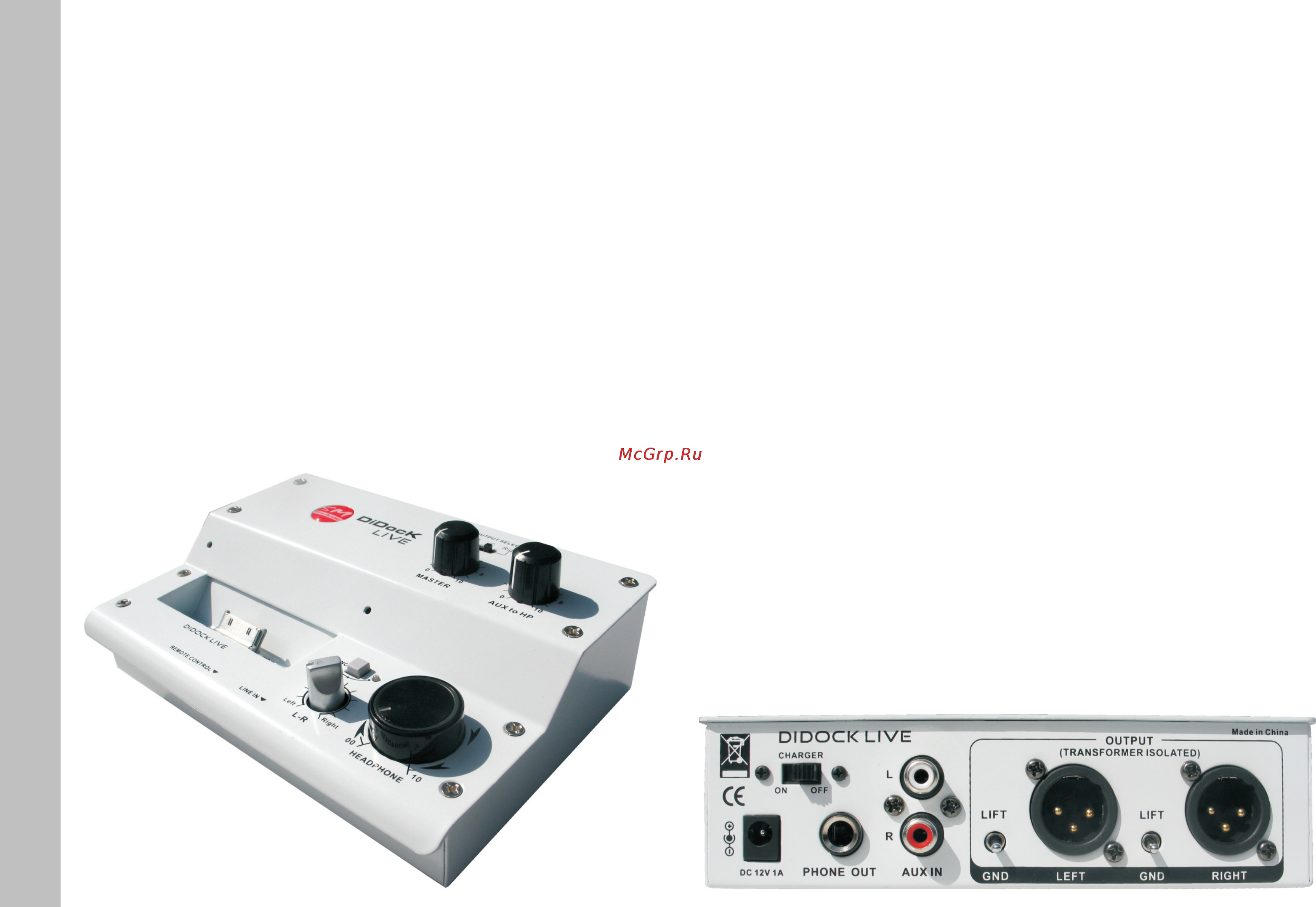

ВЕРХНЯЯ И ПЕРЕДНЯЯ ПАНЕЛЬ
ДИРЕКТ-БОКСА SM DI-DOCK LIVE
4.1 Основная громкость (регулятор MASTER)
Этот регулятор используется для регулировки уровня громкости основного выхода
(XLR OUTPUT).
4.2 Громкость сигнала на наушники (регулятор HEADPHONE)
Этот регулятор используется для регулировки уровня громкости сигнала для наушни-
ков (разъем 1/8 дюйма на задней панели устройства).
4.3 Разъем для подключения оборудования
Этот разъем используется для подключения совместимых устройств iPod и iPhone, а
так же другого оборудования с таким же типом соединительного разъема.
4.4 Вход для MP3-устройств (линейный вход) на передней панели (LINE IN)
Этот вход используется для подключения устройств, в которых не предусмотрен
разъем такой как на iPod или iPhone.
4.5 Переключатель выбора сигнала на выходе (OUTPUT SELECTOR SWITCH)
Используйте этот переключатель для выбора тех каналов, которые будут выводиться
на основные выходные разъемы XLR. Можно выбрать отдельно ЛЕВЫЙ, ПРАВЫЙ или
оба канала. Например, если выбран ЛЕВЫЙ канал, то на обоих выходах XLR будет
только сигнал ЛЕВОГО канала.
4.6 Регулятор «AUX to HP»
Подстройте уровень входного сигнала от двух входов через ра
зъемы RCA на задней
панели (AUX IN) до уровня сигнала выхода на наушники.
4.7 Переключатель выбора сигнала на наушники (переключатель MONO)
Этим переключателем выбирается стерео или моно сигнал выхода на наушники.
4.8 Регулятор смешивания сигнала для наушников (регулятор L-R)
Этот регулятор используется для настройки панорамы звучания аудио-сигнала или
смешивания левого и правого каналов при работе в режиме МОНО.
ЗАДНЯЯ ПАНЕЛЬ
ДИРЕКТ-БОКСА
SM DI-DOCK LIVE
На задней панели имеются все разъемы входов и выходов, включая разъем питания,
винт для заземления устройства и переключатель изолирующего трансформатора.
5.1 Сбалансированные выходы XLR (OUTPUT)
Используйте эти выходы для подключения директ-бокса DI-DOCK LIVE к внешним
устройствам, таким как микшеры.
5.2 Выходной разъем 1/4 дюйма (6.5мм) для наушников (PHONE OUT)
Используйте этот разъем для подключения наушников к директ-боксу DI-DOCK LIVE.
5.3 Переключатель зарядки (CHARGER)
Используйте этот переключатель для включения или выключения функции подзаряд-
ки подключенного устройства (iPod и др.), но имейте ввиду, что при использовании
источника фантомного питания, эта функция и усилитель сигнала для наушников не
работают.
5.4 Переключатель «изолирующий трансформатор-земля» (LIFT-GND)
Используйте этот переключатель для выбора использования внутреннего трансфор-
матора для изоляции выходного сигнала директ-бокса от другого оборудования или
для прямого подключения выходного сигнала к оборудованию.
5.5 Подключение питания (разъем DC 12V 1A)
Используйте этот входной разъем для подключения источника питания 12В 1А, где
центральный контакт это положительный потенциал.
5.6 Дополнительный вход (AUX IN)
Используйте этот вход для смешивания внешних аудио-сигналов с сигналом для на-
ушников, например, в слу
чае, когда есть барабанная установка, на которой Вы играе-
те, или когда есть выходной сигнал с микшера.
