Дифференциальное измерение

ПРОВЕРКА ДОПУСКА

О д н и м и з с п о с о б о в о п и с а н н ы х в ы ш е п р о в е д и т е

измерение «эталона». Нажмите кнопку «ZERO». Размер

“эталона” будет пронят за «0». Измеряя другие подобные

детали, вы получите дифференциальное значение от

эталона.

Отодвигая рамку вправо, установите необходимый

основной размер. Нажмите кнопку «ZERO». Основной

размер будет пронят за «0». Измеряя деталь, вы сможете

увидеть разброс размера от основного (допуск).

салфеткой. Установите основание прибора плоскую

ровную поверхность и надавите на штангу до упора.

Нажмите кнопку «ZERO» для обнуления показаний. На

дисплее отобразиться 0,00 мм (0,000 in).

ИЗМЕРЕНИЕ ГЛУБИНЫ

Установите основание глубиномера на

измеряемую поверхность. Надавите на штангу до упора.

При необхо дим о сти отк о рре к тир у йте пол оже н ие

изделия так, чтобы измерительный стержень точно

входил отверстие, в котором требуется выполнить

измерение. Считайте показания с дисплея.

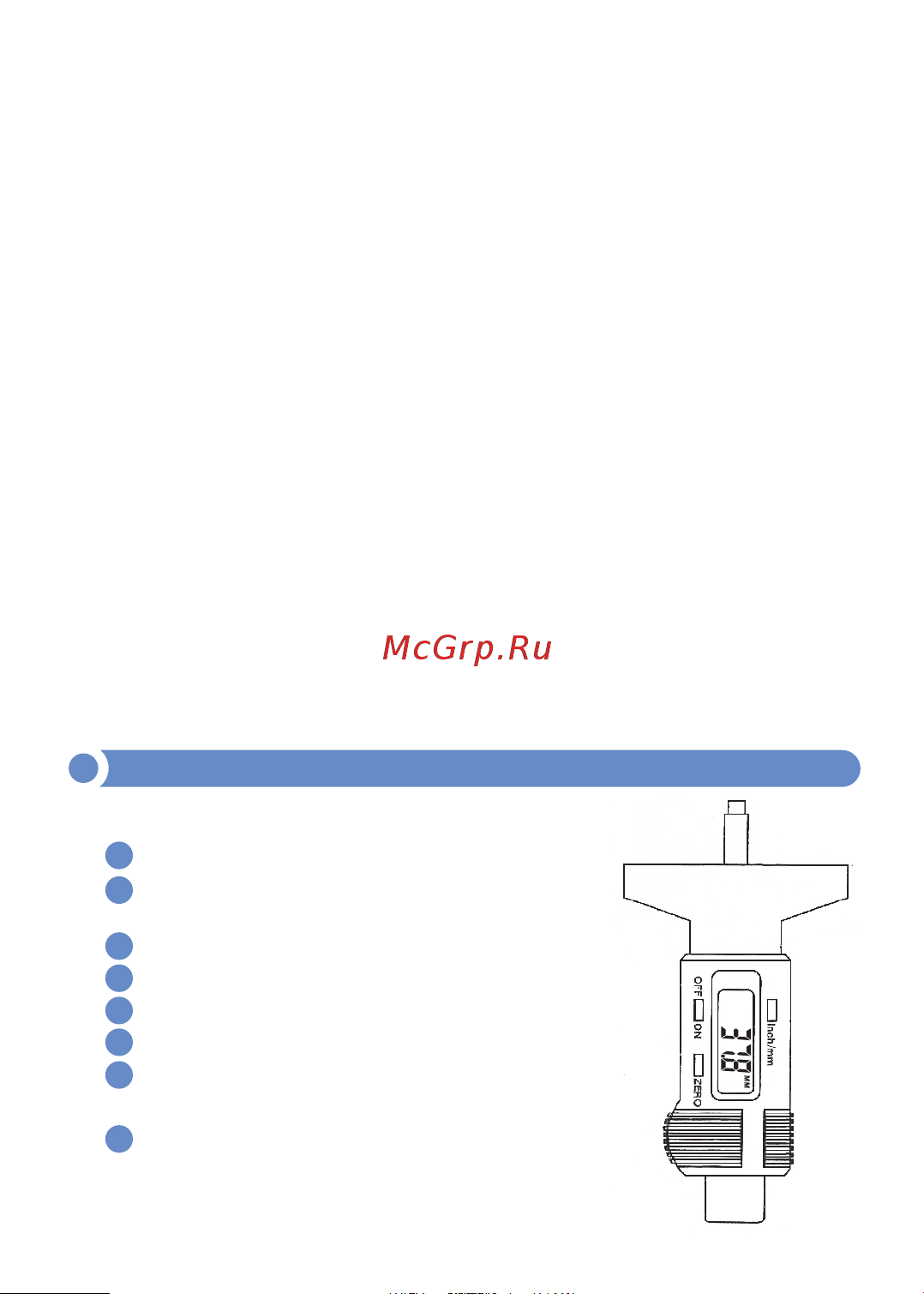

ОРГАНЫ УПРАВЛЕНИЯ

Дисплей

Кнопка «mm/inch» для пере-

ключения единиц измерения

Батарейный отсек

Штанга

Измерительный стержень

Основание

Кнопка «ZERO»

для обнуленияпоказаний

Кнопка «ON/OFF»

для включения и выключения
