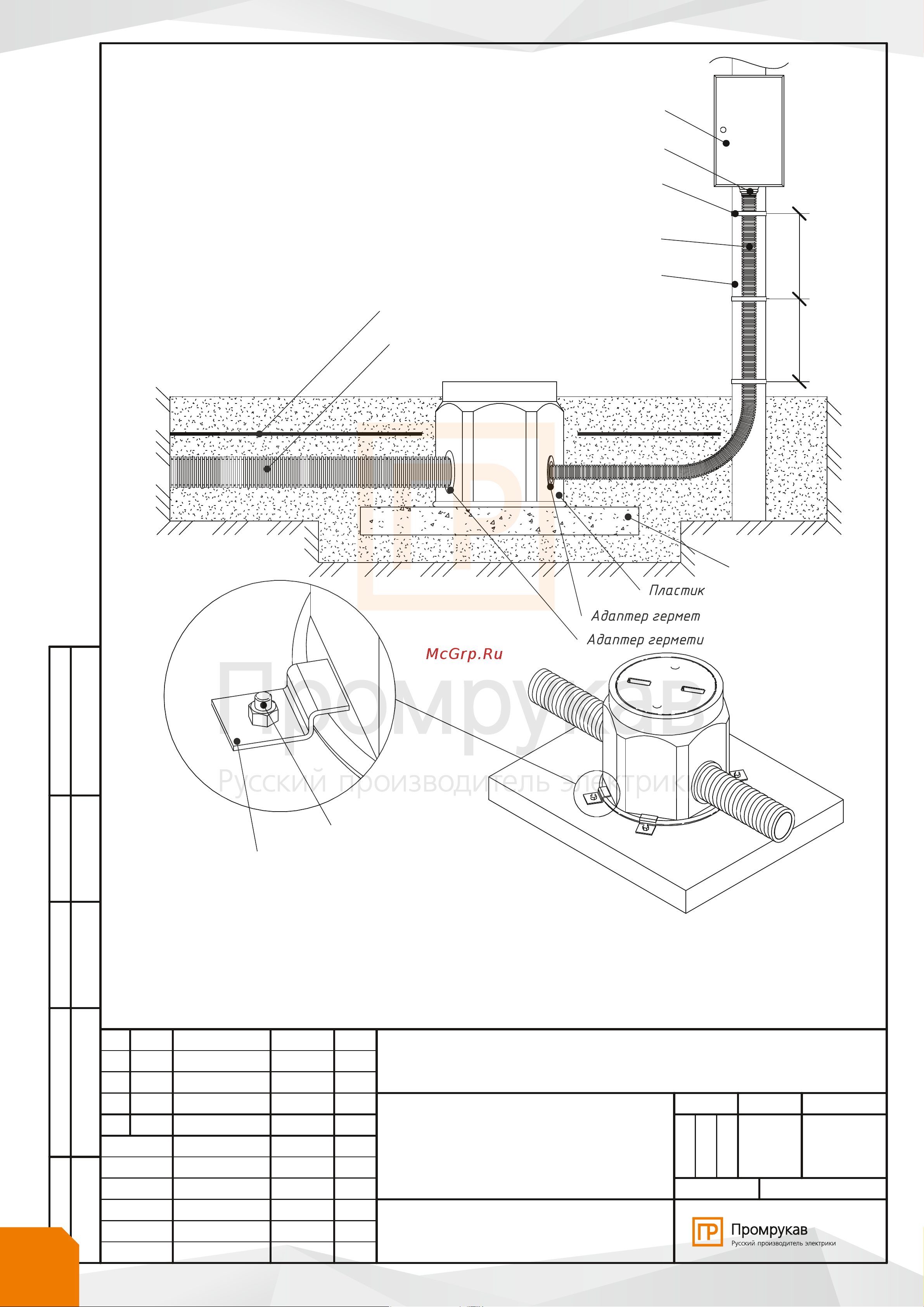

Железобетонная опора

Труба гофрированная двустенная ПНД гибкая тип 450 (SN26) стойкая к

ультрафиолету не распространяющая горение с/з черная д50 Промрукав

ПЗК Плита закрытия кабеля 360х480х16

Адаптер герметичного ввода 50 мм

Плита ПВ 3-1

Адаптер герметичного ввода 110 мм

Труба гофрированная двустенная ПНД

гибкая тип 750 (SN16) с/з красная д110

Пластиковый колодец КС-1

Анкерный болт с гайкой

Крепеж (хомут) для колодцев КС-1 и КС.2.2

Лента металлическая бандажная

Гермоввод ГВР Ф 50/57 комплектация болт/гайка

Уличный щит учета

800

Примичание:

В соответствии с ПУЭ п. 2.3.15, в случае недостаточной

механической защиты двустенной трубы в местах подъема по

опоре, линия должна дополнительно защищаться

металлическим швеллером на высоту 2 м от уровня земли и на

0,3 м в земле. Данное условие определяется проектом.

Типовое решение перехода

воздушной линии

электропередачи на подземную

Альбом чертежей и типовых решений

Типовое решение

перехода воздушной линии

электропередачи на подземную
