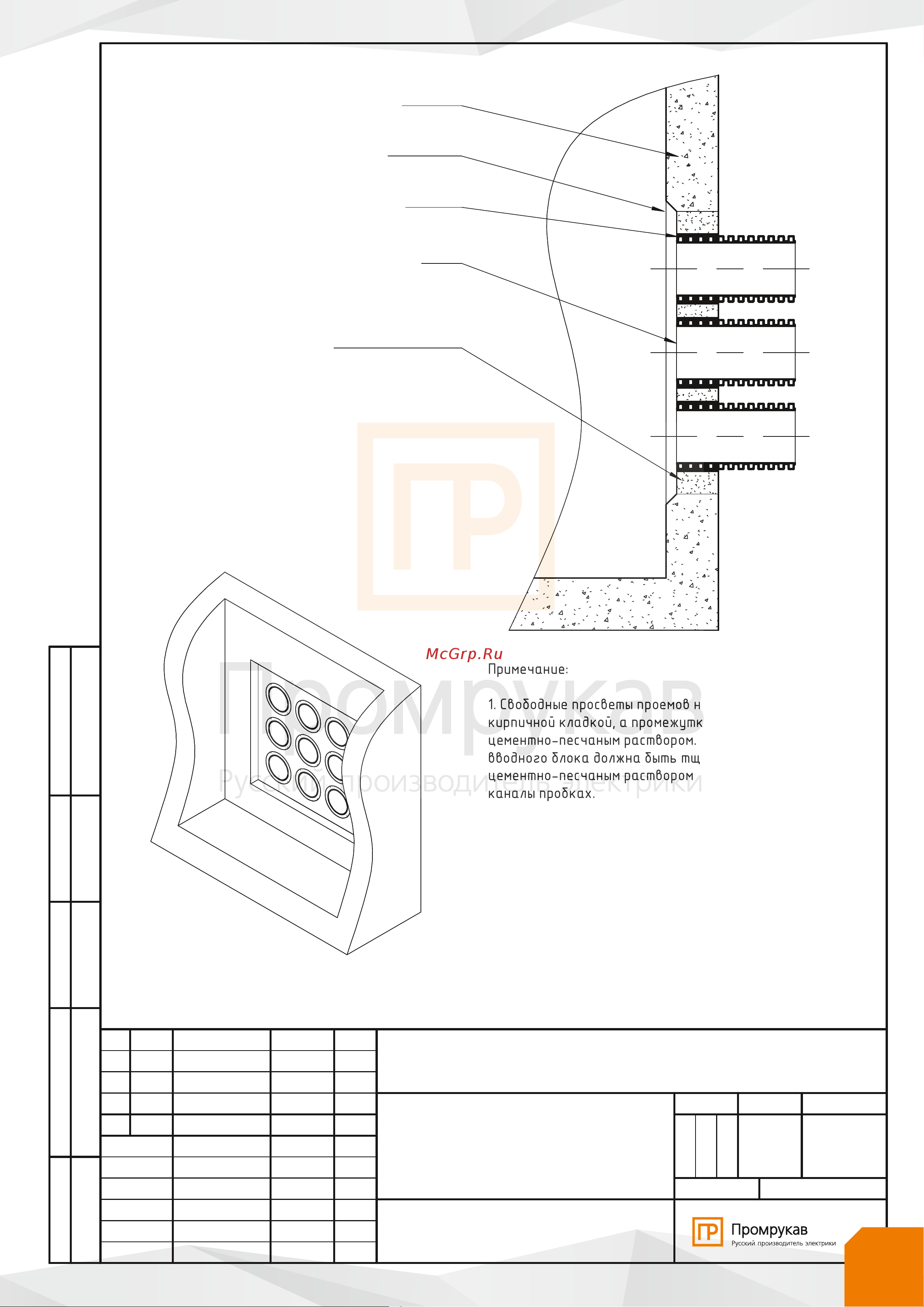

Стенка колодца

Вводной проем

Битумная лента

Труба двустенная

Цементно-песчаная

заделка

Узел ввода в железобетонный

колодец через вводной проем

Примечание:

1. Свободные просветы проемов необходимо заделывать

кирпичной кладкой, а промежутки между трубами -

цементно-песчаным раствором. Лицевая плоскость

вводного блока должна быть тщательно выровнена

цементно-песчаным раствором при вставленных в

каналы пробках.

2. Трубы должны вводиться в проем колодца с

предварительной обмоткой очищенных концов пятью

слоями битумной ленты с прогревом ее до оплавления

пламенем паяльной лампы или газовой горелки.

Пустоты также заделывают цементно-песчаным

раствором.

Узел ввода в железобетонный

колодец через вводной проем

Альбом чертежей и типовых решений
