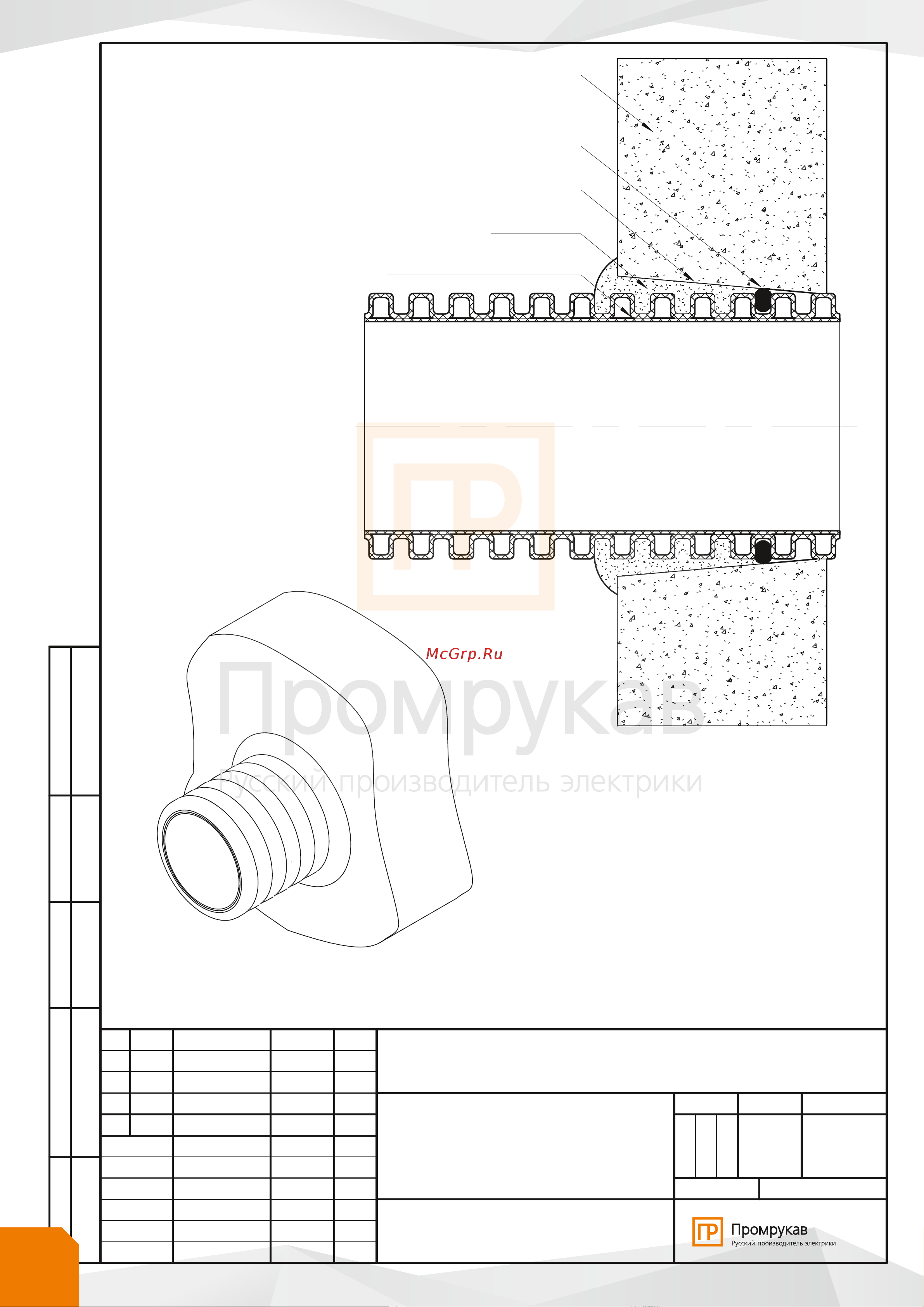

Стенка колодца

Кольцо резиновое уплотнительное

для двустенных труб

Конусное отверстие в стене

Цементно-песчаная заделка

Труба двустенная

Èçì.

Ëèñò

¹ äîêóì .

Ïîäïèñü

Äàòà

Ëèñò

Ëèñòîâ

Ðàçðàá .

Í.êîíòð .

Óòâ.

Ïðîâ.

Èíâ. ¹ ïîäë .

Ïîäï. è äàòà

Âçàì . èíâ. ¹

Ïîäï. è äàòà

Èíâ. ¹ äóáë .

Ëèò. Ìàññà Ìàñøòàá

Ôîðìàò À4Êîïèðîâàë

Узел ввода в железобетонный

колодец через конусное

отверстие

Примечание:

Сквозь стенки колодцев фундаментов зда-

ний рекомендуется пропускать трубы, надев

резиновое кольцо на впадину между гофрами.

В дальнейшем кольцо располагается в стен-

ке колодца (фундамента), и полость изнутри

заделывается цементно-песчаным раствором

до кольца.

Альбом чертежей и типовых решений
