Грунт обратной засыпки

Дорожное покрытие

Песчаная подсыпка

Люк тяж. типа СТ(Е600)

Плита ОП-2-УУ

Прокладка из упруг.

герметика h=20-30мм

Кольцо КО-Ч(У)

Слой раствора

Кольцо КО-ЧП(У)

Смотровой колодец

ККСр-4-80 ГУ ССД

Труба двустенная

Кластер

Мокс. 2000

Мин. 100

Мин. 150

250

Плиты ПЗК

или сигнальная лента

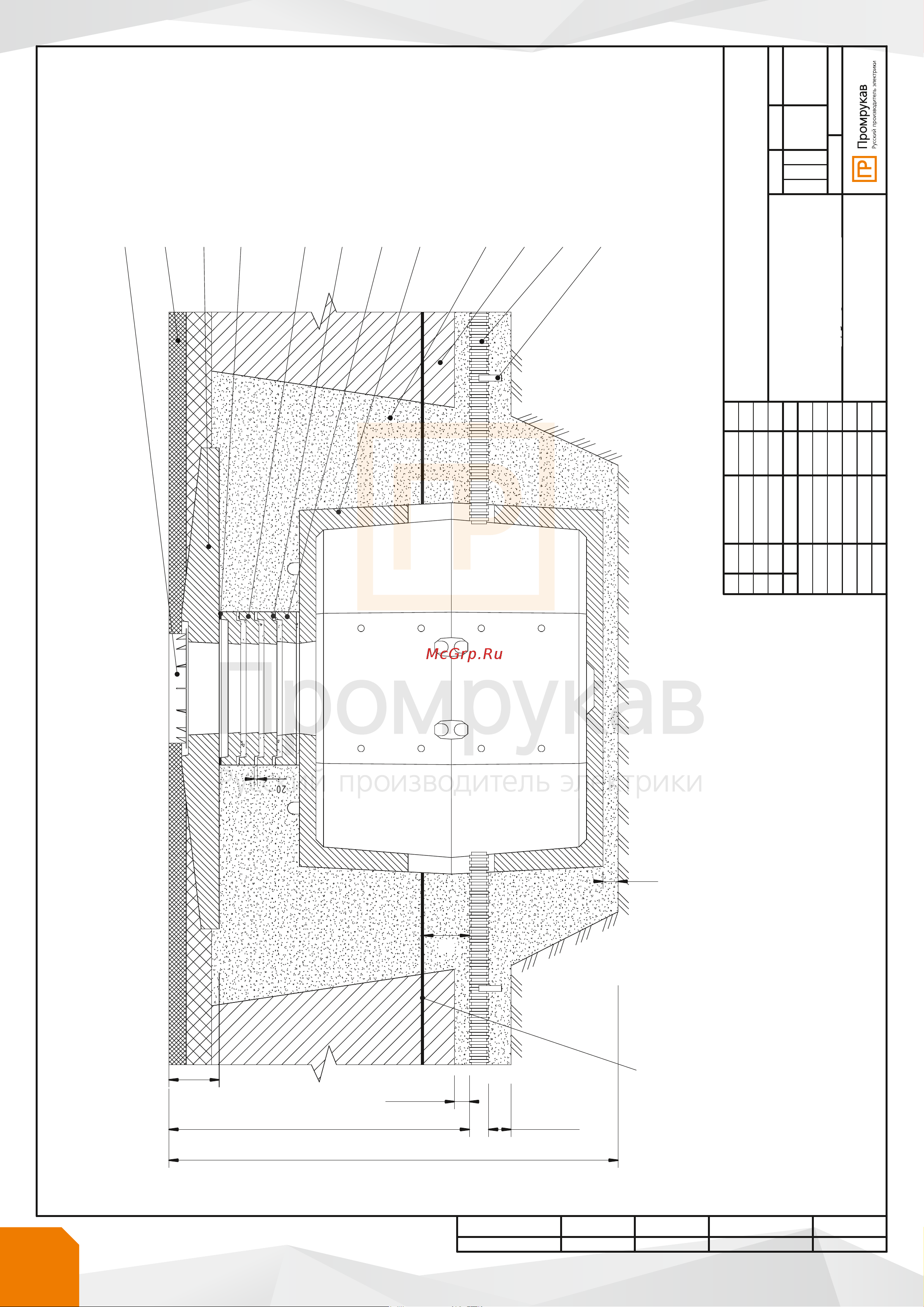

Установка смотрового колодца

ККСр-4-80 ГУ ССД с

использованием двустенной

трубы ПРОМРУКАВ

Альбом чертежей и типовых решений

102

Установка смотрового

колодца ККСр-4-80 ГУ ССД

с использованием двустенной

трубы
