Люк ВЧШГ

Кольцо КО-Ч

Кольцо КО-ЧП Дорожное покрытие

Смотровой колодец ККСр-3-10

Муфта соед.

Кластер

Труба двустенная

Ввод трубы с торца колодца

Раствор кладочный

Труба двустенная

50 м

2-5 м

Плиты ПЗК или сигнальная лента

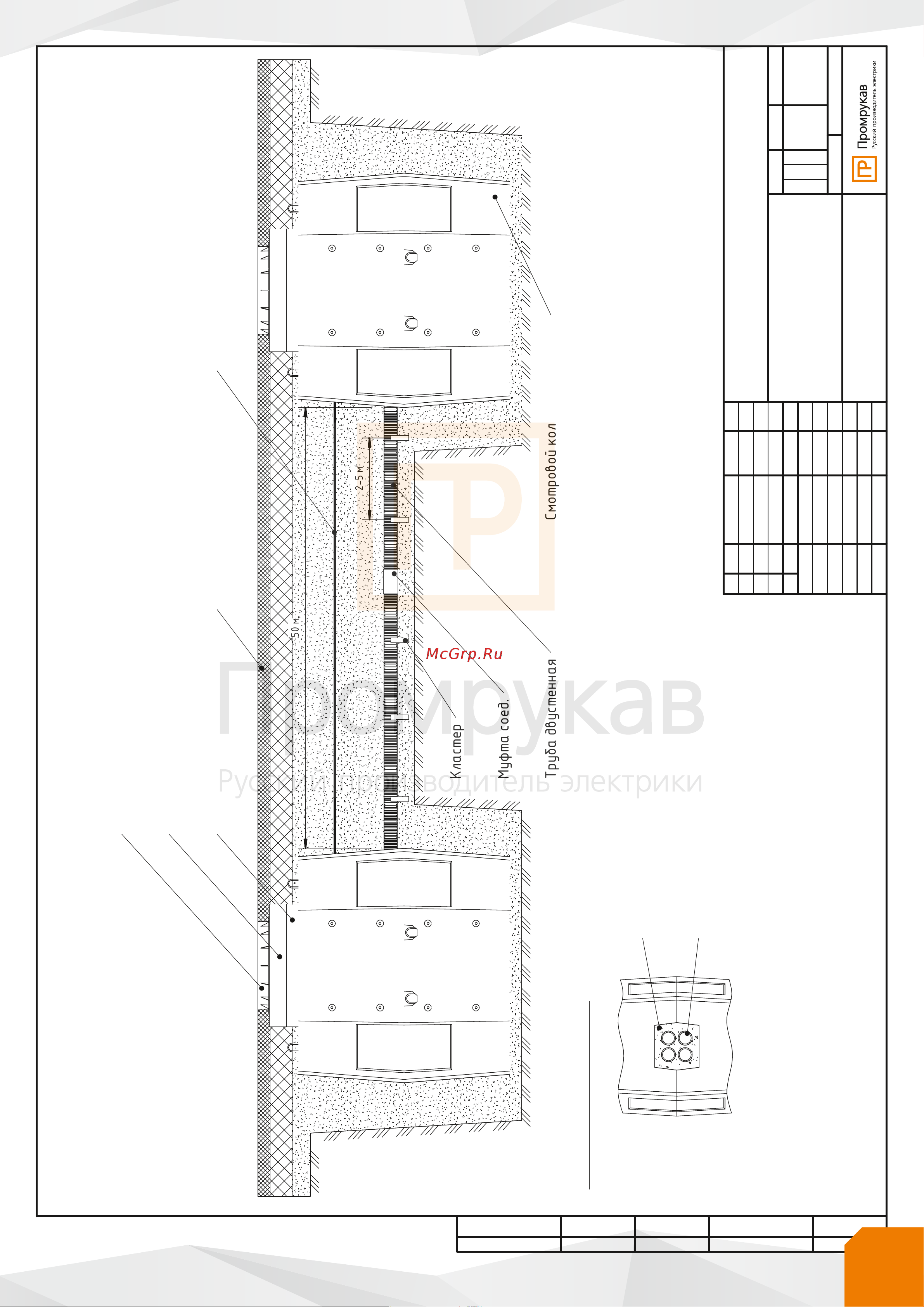

Схема прокладки двустенных

труб ПРОМРУКАВ

Альбом чертежей и типовых решений

103

Схема прокладки двустенных

труб
