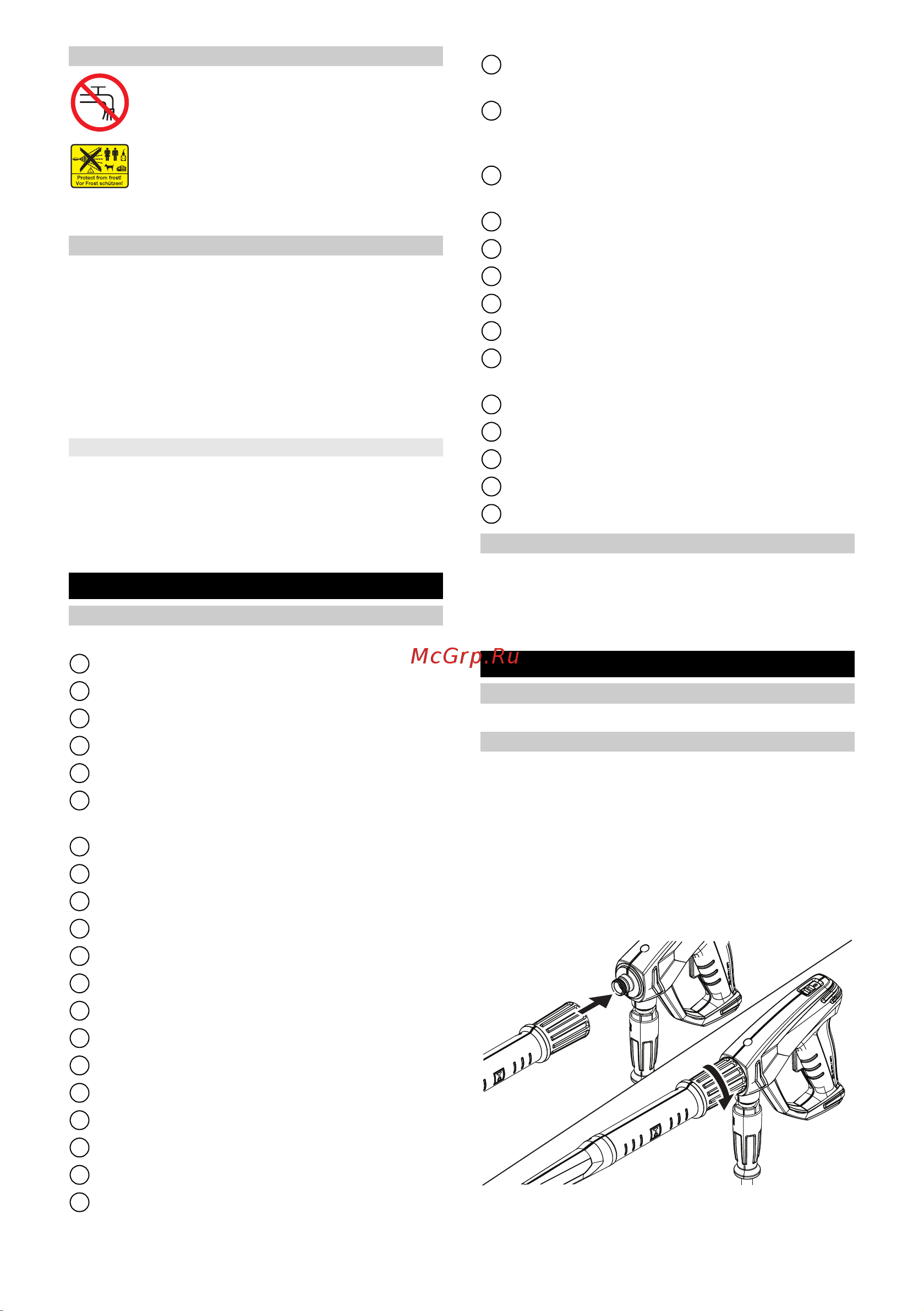

Русский 109
Символы на устройстве
Устройство запрещается подключать
непосредственно к коммунальной
хозяйственно-питьевой водопроводной
сети.
Не направлять струю воды высокого
давления на людей, животных,
включенное электрическое оборудование
или на само устройство. Оберегать
устройство от морозов.
Предохранительные устройства
몇 ОСТОРОЖНО
Отсутствующие или измененные
предохранительные устройства
Предохранительные устройства предназначены
для вашей защиты.
Запрещено изменять предохранительные
устройства или пренебрегать ими.
Предохранительные устройства настроены и
опломбированы на заводе. Настройки выполняются
только сервисной службой.
Манометрический выключатель
При отпускании спускового рычага на
высоконапорном пистолете манометрический
выключатель отключает насос высокого давления, и
струя высокого давления останавливается.
При
нажатии на спусковой рычаг насос снова
включается.
Описание устройства
Обзор устройства
См. страницу с рисунками
1 Колпак колеса
2 Держатель сопел
3 Полоз
4 Заводская табличка
5 Подставка для тройного сопла
6 Транспортировочный держатель для
очистителей поверхностей
7 Разблокировка дугообразной ручки
8 Дугообразная ручка, внизу (вдвинута)
9 Дугообразная ручка, вверху (вытянута)
10 Сопло высокого давления
11 Маркировка сопла высокого давления
12 Струйная трубка EASY!Lock
13 Высоконапорный пистолет EASY!Force
14 Предохранительный фиксатор
15 Спусковой рычаг
16 Предохранительный рычаг
17 Шланг высокого давления EASY!Lock
18 Подставка для шланга
19 Держатель кабеля
20 Держатель струйной трубки без зажима
21 Резиновая лента (не для устройств с барабаном
для шланга)
22 Подставка для роторного сопла (роторное сопло
входит в комплект поставки только варианта
«Plus»)
23 Держатель струйной трубки с зажимом для
транспортировки
24 Выключатель устройства
25 Ручка
26 Патрубок высокого давления EASY!Lock
27 Ручка для удержания
28 Патрубок подвода воды
29 Всасывающий шланг для моющего средства с
фильтром и дозатором моющего средства
30 Сетчатый фильтр
31 Шланговый штуцер
32 Накидная гайка
33 Рукоятка
34 Барабан для шланга
Цветовая маркировка
Элементы управления для процесса очистки
имеют желтый цвет.
Элементы управления для технического и
сервисного обслуживания выполнены серым
цветом.
Монтаж
Крепление колпаков колес
Закрепить колпаки колес.
Установка принадлежности
Примечание
Система EASY!Lock быстро и надежно соединяет
компоненты всего за один оборот резьбовой
части.
1. Установить высоконапорное сопло на струйную
трубу меткой наверх.
2. Вручную затянуть высоконапорное сопло
(Easy!Lock).
3. Соединить струйную трубку с высоконапорным
пистолетом и затянуть вручную (EASY!Lock).
4. Открыть фиксатор дугообразной ручки.
5. Вытянуть дугообразную ручку до конечного
положения.
2.
1.
