126 Čeština

Popis přístroje

Přehled přístroje

Viz stranu s obrázky

1 Poklice na kola

2 Držák trysky

3 Kluznice

4 Typový štítek

5 Odkládací místo pro trojitou trysku

6 Přepravní držák pro plošný čistič

7 Odjištění posuvného madla

8 Posuvné madlo, dole (zasunuté)

9 Posuvné madlo, nahoře (vytažené)

10 Vysokotlaká tryska

11 Značka vysokotlaké trysky

12 Pracovní nástavec EASY!Lock

13 Vysokotlaká pistole EASY!Force

14 Pojistná západka

15 Spouštěcí páčka

16 Bezpečnostní páčka

17 Vysokotlaká hadice EASY!Lock

18 Odkládací místo pro hadici

19 Držák kabelu

20 Držák pracovního nástavce bez zajištění

21 Gumový pásek (není u přístrojů s hadicovým

bubnem)

22 Odkládací místo pro rotační trysku (rotační tryska je

součástí dodávky pouze u varianty „Plus“)

23 Držák pracovního nástavce se zajištěním pro

přepravu

24 Hlavní spínač

25 Držadlo

26 Vysokotlaká přípojka EASY!Lock

27 Přídržné madlo

28 Vodní přípojka

29 Sací hadice pro čisticí prostředek s filtrem a

dávkování čisticího prostředku

30 Sítko

31 Hadicová koncovka

32 Převlečná matice

33 Klika

34 Hadicový buben

Barevné označení

 Ovládací prvky pro čisticí proces jsou žluté.

 Ovládací prvky pro údržbu a servis jsou světle šedé.

Montáž

Upevnění poklic na kola

 Upevněte poklice na kola.

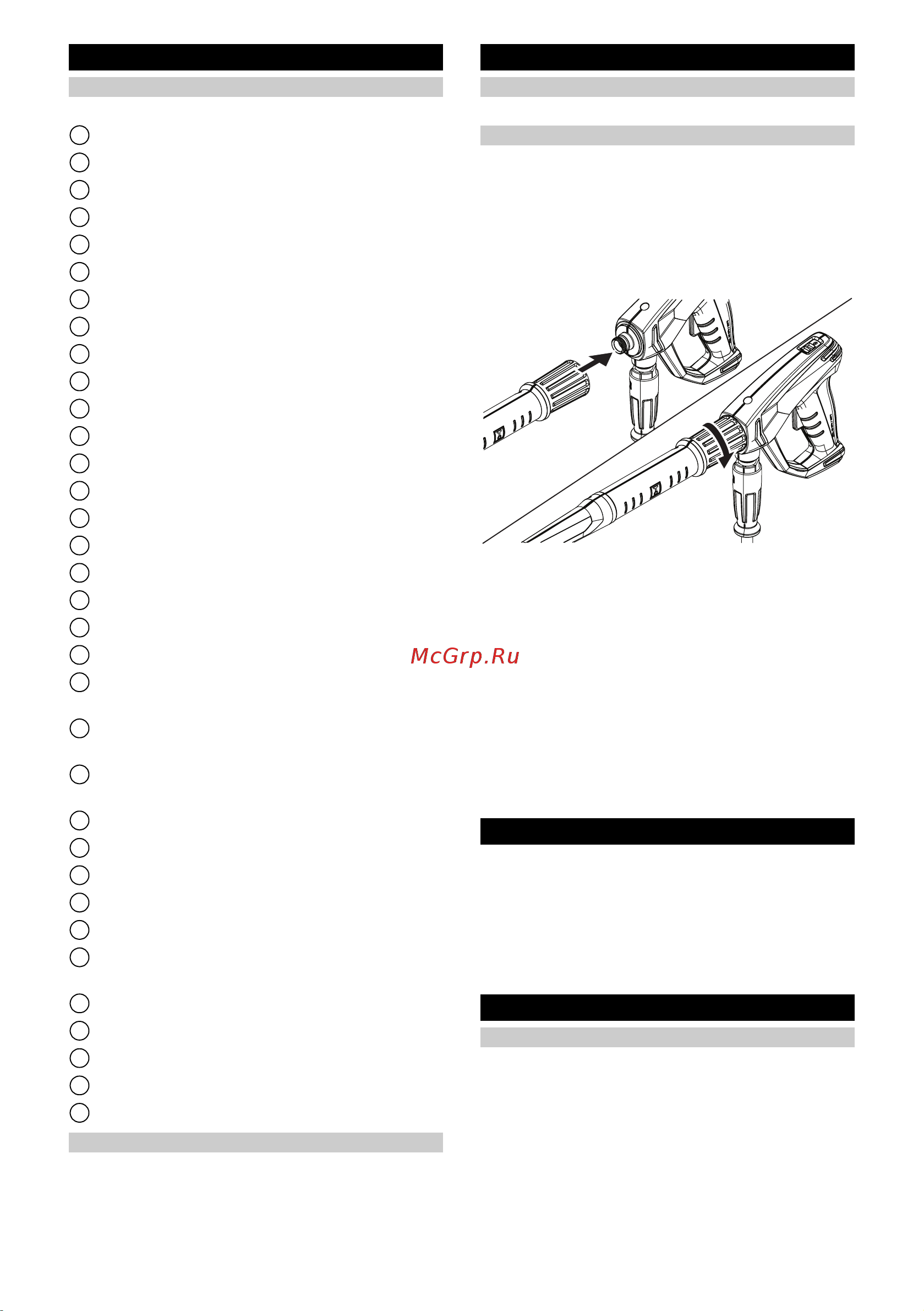

Montáž příslušenství

Upozornění

Systém EASY!Lock spojuje komponenty pomocí

rychlozávitu rychle a spolehlivě jedním otočením.

1. Namontujte vysokotlakou trysku se značkou nahoře

na pracovní nástavec.

2. Vysokotlakou trysku utáhněte rukou (EASY!Lock).

3. Pracovní nástavec spojte s vysokotlakou pistolí a

pevně rukou utáhněte (EASY!Lock).

4. Uvolněte odjištění posuvného madla.

5. Posuvné madlo vytáhněte do koncové polohy.

U přístrojů bez hadicového bubnu:

6. Vysokotlakou hadici spojte s vysokotlakou pistolí a

vysokotlakou přípojkou přístroje a utáhněte rukou

(EASY!Lock).

U přístrojů s hadicovým bubnem:

7. Rozvinutou vysokotlaku hadici položte na zem.

8. Zasuňte kliku do hřídele hadicového bubnu a nechte

ji zaskočit.

9. Otáčejte klikou ve směru hodinových ručiček a

navíjejte tím vysokotlakou hadici v rovnoměrných

vrstvách na hadicový buben.

10. Vysokotlakou hadici spojte s vysokotlakou pistolí a

pevně rukou utáhněte (EASY!Lock).

Elektrické připojení

 NEBEZPEČÍ

Chybějící možnost odpojení od elektrické sítě

Nebezpečí úrazu elektrickým proudem

Přístroj pomocí zástrčky připojte na elektrickou síť.

Nerozpojitelné připojení na elektrickou síť je zakázané.

Zástrčka slouží k odpojení od elektrické sítě.

1. Odviňte síťový kabel a položte na zem.

2. Zastrčte síťovou zástrčku do zásuvky.

Vodní přípojka

Přípojka na přívod vody

몇 VAROVÁNÍ

Zpětný tok znečištěné vody do vodovodního řadu

Zdravotní riziko

Dodržujte předpisy stanovené místní vodárnou.

Podle platných předpisů se přístroj nesmí nikdy

provozovat bez systémového odpojovače na

vodovodním řadu. Použijte systémový odpojovač firmy

KÄRCHER nebo alternativní systémový odpojovač

podle normy EN 12729, typ BA. Voda, která proteče

systémovým odpojovačem, se již nepovažuje za pitnou.

Systémový odpojovač připojte vždy na vodovodní
