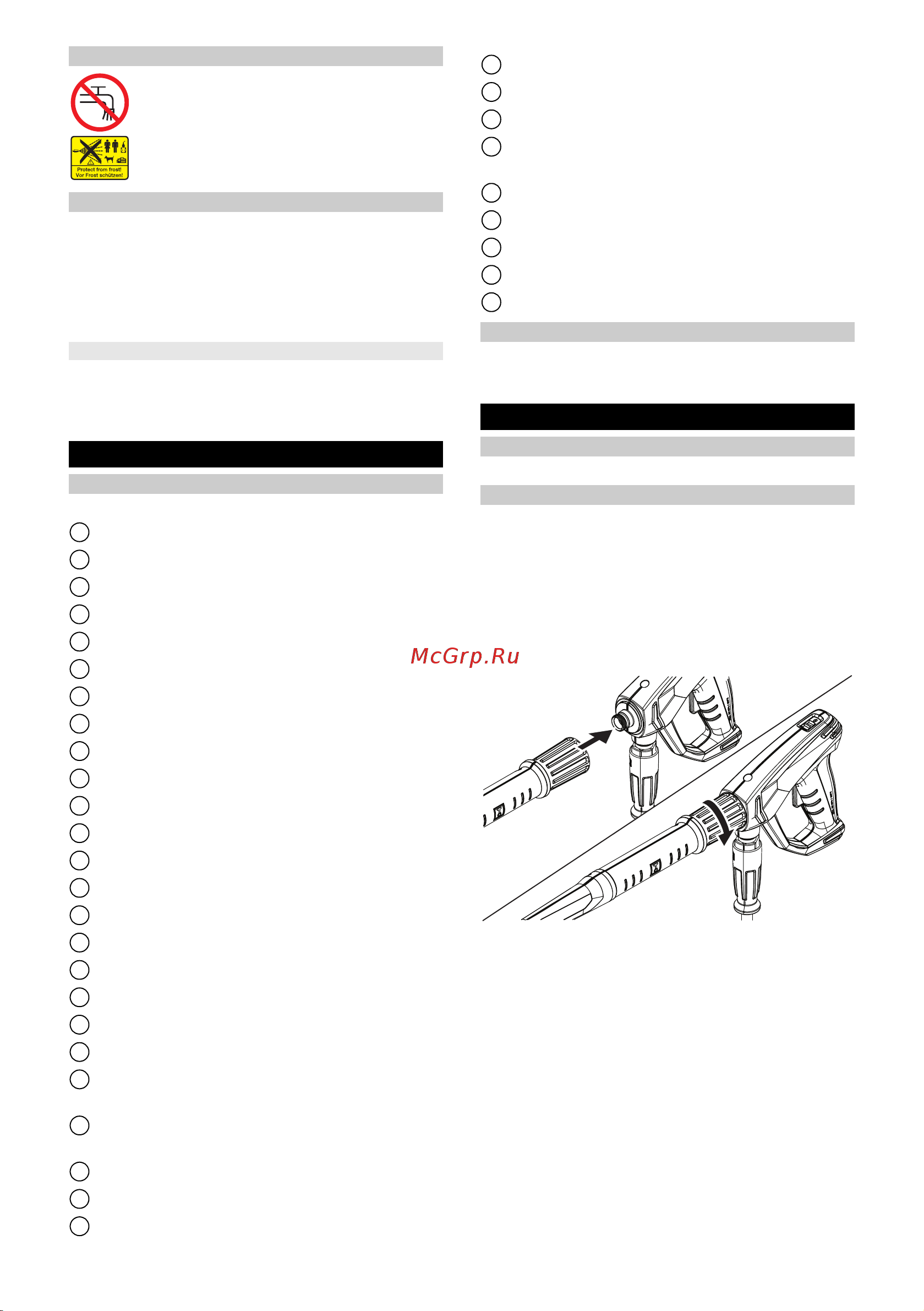

206 Lietuviškai

Simboliai ant įrenginio

Įrenginio negalima jungti tiesiogiai prie viešųjų

geriamoji vandens tinklų.

nenukreipkite aukšto slėgio srovės į žmones,

gyvūnus, aktyvintą elektros įrangą arba į patį

įrenginį. Saugokite įrenginį nuo šalčio.

Saugos įrenginiai

몇 ATSARGIAI

Trūkstami arba pakeisti saugos įtaisai

Apsauginiai įtaisai garantuoja jūsų saugą.

Apsauginius įtaisus modifikuoti ar apeiti draudžiama.

Saugos įrenginiai yra įmontuoti gamykloje ir užplom-

buoti. Nustatymus atlieka tik klientų aptarnavimo tarny-

ba.

Slėginis jungiklis

Paleidus spragtuką aukšto slėgio siurblio aukšto slėgio

pistolete, slėgio jungiklis atjungia aukšto slėgio siurblį ir

aukšto slėgio srovė sustabdoma.

Paspaudus spragtuką, siurblys vėl įsijungia.

Prietaiso aprašymas

Prietaiso apžvalga

Žr. grafikų puslapį

1 Rato gaubtas

2 Purškimo antgalio laikiklis

3 Slankioji pavaža

4 Gamyklinė lentelė

5 Antgalio dėklas trijų padėčių antgaliui

6 Paviršių valytuvo transportavimo laikiklis

7 Stūmimo rankenos atblokavimo svirtis

8 Stūmimo rankena, apačioje (įstumta)

9 Stūmimo rankena, viršuje (ištraukta)

10 Aukšto slėgio purškimo antgalis

11 Aukšto slėgio purškimo antgalio ženklinimas

12 Srovės vamzdis EASY!Lock

13 Aukšto slėgio pistoletas EASY!Force

14 Apsauginis fiksatorius

15 Spragtukas

16 Apsauginė svirtis

17 Slėginis lankstusis vamzdis EASY!Lock

18 Žarnos dėklas

19 Kabelio laikiklis

20 Srovės vamzdžio laikiklis be gnybto

21 Guminė juosta (tik ne prietaisuose su žarnos bū-

gnu)

22 Antgalio dėklas rotaciniam antgaliui (rotacinis ant-

galis tik „Plus“ varianto komplektacijoje)

23 Srovės vamzdžio laikiklis su gnybtu transportavimui

24 Prietaiso jungiklis

25 Rankena

26 Aukšto slėgio jungtis EASY!Lock

27 Atraminė rankena

28 Vandens jungtis

29 Valymo priemonių žarna su filtru ir valymo priemo-

nių dozavimu

30 Sietas

31 Žarnos atrama

32 Gaubiamoji veržlė

33 Alkūninis velenas

34 Žarnos būgnas

Spalvinis ženklinimas

 Valymo proceso valdymo elementai yra geltoni.

 Techninės priežiūros ir aptarnavimo elementai yra

šviesiai žali.

Montavimas

Rato gaubtų tvirtinimas

 Pritvirtinkite rato gaubtus.

Priedų montavimas

Pastaba

EASY!Lock sistema sujungia komponentus per sparčią-

ją jungtį saugiai ir patikimai vienu pasukimu.

1. Uždėkite aukšto slėgio purškimo antgalį ant srovės

vamzdžio ženklinimu į viršų.

2. Aukšto slėgio purškimo antgalį tvirtai priveržkite ran-

ka (EASY!Lock).

3. Srovės vamzdį sujunkite su aukšto slėgio pistoletu ir

priveržkite ranka (EASY!Lock).

4. Atblokuokite stūmimo rankeną.

5. Ištraukite stūmimo rankeną iki galinės padėties.

Prietaisuose be žarnos būgno:

6. Aukšto slėgio žarną su aukšto slėgio pistoletu sujun-

kite su prietaiso aukšto slėgio jungtimi ir priveržkite

ranka (EASY!Lock).

Prietaisuose su žarnos būgnu:

7. Ištiestą aukšto slėgio žarną patieskite ant grindų.

8. Žarnos būgno alkūnę įkiškite ir užfiksuokite.

9. Pasukite alkūnę pagal laikrodžio rodyklę, kartu toly-

giai užvyniokite aukšto slėgio žarną ant žarnos b

ū-

gno.

10. Aukšto slėgio žarną sujunkite su aukšto slėgio pisto-

letu ir priveržkite ranka (EASY!Lock).
