214 Українська
Запобіжні пристрої
몇 ОБЕРЕЖНО
Відсутні або змінені запобіжні пристрої
Запобіжні пристрої призначені для вашого захисту.
Забороняється змінювати запобіжні пристрої чи
нехтувати ними.
Запобіжні пристрої настроєні та опломбовані на
заводі. Регулювання дозволяється доручати лише
співробітникам сервісної служби.
Манометричний вимикач
У разі відпускання спускного важеля на
високонапірному пістолеті манометричний вимикач
відключає насос високого тиску, і струмінь високого
тиску зупиняється.
При натисканні на спускний важіль насос знову
вмикається.
Опис пристрою
Огляд пристрою
Див. сторінку з зображеннями
1 Ковпак колеса
2 Тримач для насадки
3 Полоз
4 Заводська табличка
5 Підставка для потрійної форсунки
6 Тримач для очищувача поверхонь під час
транспортування
7 Фіксатор дугоподібної ручки
8 Ручка, внизу (втягнута)
9 Ручка, угорі (витягнута)
10 Сопло високого тиску
11 Маркування сопла високого тиску
12 Струминна трубка EASY!Lock
13 Високонапірний пістолет EASY!Force
14 Запобіжний фіксатор
15 Спускний важіль
16 Запобіжний важіль
17 Шланг високого тиску EASY!Lock
18 Підставка для шланга
19 Тримач кабелю
20 Тримач струминної трубки без затискача
21 Гумова стрічка (не для пристроїв з барабаном
для шланга)
22 Підставка до роторного сопла (роторне сопло
входить до комплекту поставки тільки для
варіанта «Plus»)
23 Тримач струминної трубки з затискачем для
транспортування
24 Вимикач пристрою
25 Ручка
26 Патрубок високого тиску EASY!Lock
27 Ручка для утримання
28 Патрубок для підключення водопостачання
29 Всмоктувальний шланг для мийного засобу з
фільтром та дозатором мийного засобу
30 Сітчастий фільтр
31 Патрубок шланга
32 Накидна гайка
33 Рукоятка
34 Барабан для шланга
Кольорове маркування
Елементи керування процесом очищення
позначені жовтим кольором.
Елементи керування технічним обслуговуванням
і сервісом позначені світло-сірим кольором.
Монтаж
Кріплення ковпаків коліс
Закріпити ковпаки коліс
Установлення приладдя
Вказівка
Система EASY!Lock дозволяє швидко й надійно
з’єднувати компоненти, повертаючи їх у
різьбовому з’єднанні лише на один оберт.

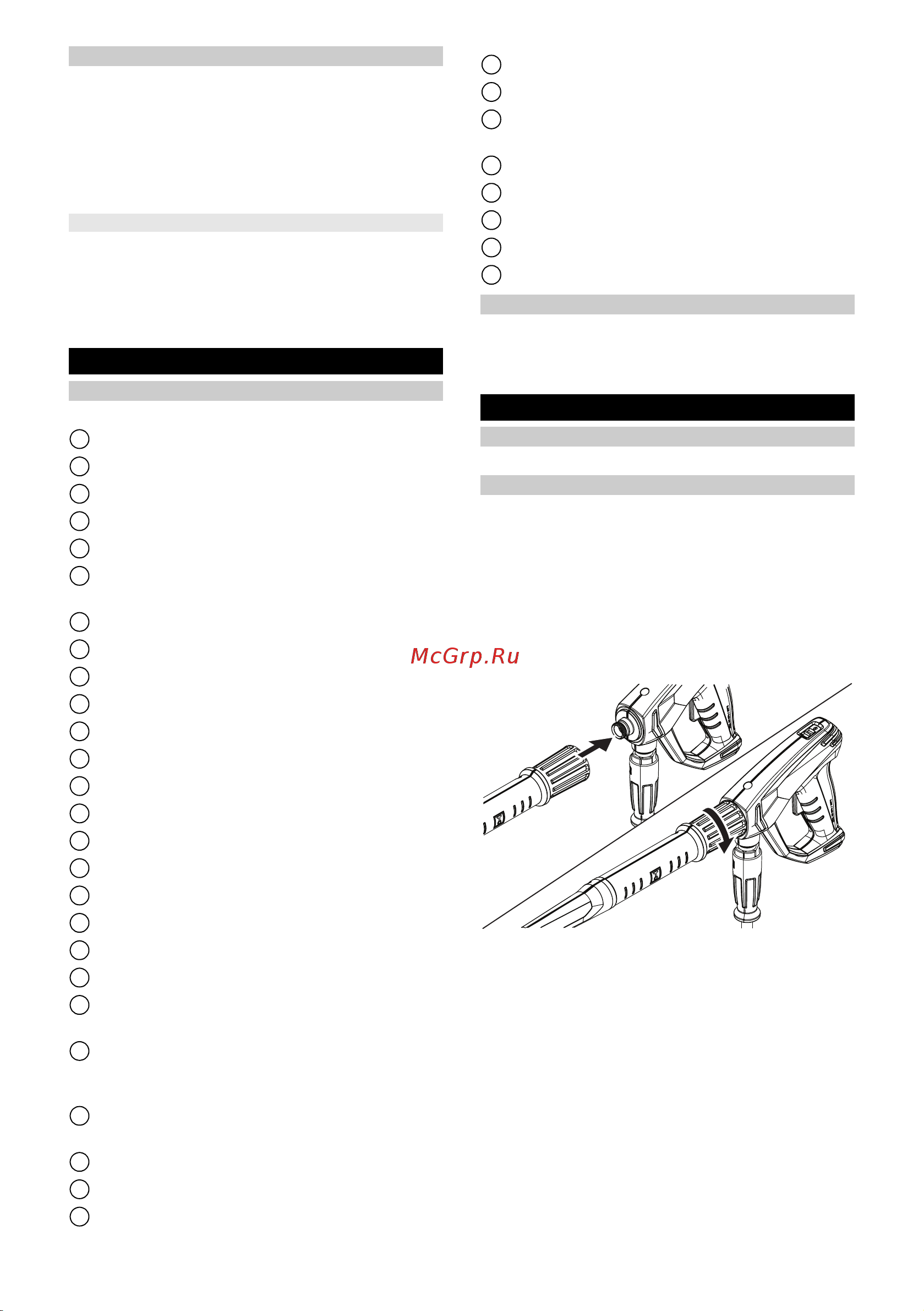

1. Установити сопло високого тиску на струминну
трубу міткою догори.
2. Вручну затягнути сопло високого тиску
(Easy!Lock).
3. Під'єднати струминну трубку до високонапірного
пістолета й затягнути вручну (EASY!Lock).
4. Відкрити фіксатор дугоподібної ручки.
5. Витягти
ручку до кінцевого положення.
У пристроях без барабана для шланга:
6. Під'єднати шланг високого тиску до
високонапірного пістолета та патрубка високого
тиску пристрою й затягнути вручну (EASY!Lock).
У пристроях з барабаном для шланга:
7. Розкласти розгорнутий шланг високого тиску на
підлозі.
8. Вставити і зафіксувати рукоятку у валу барабана
для шланга.
9. Повертати
рукоятку за годинниковою стрілкою,
при цьому рівномірно намотуючи шланг високого
тиску на барабан для шланга.
10. Під'єднати шланг високого тиску до
високонапірного пістолета й затягнути вручну
(EASY!Lock).
2.
1.
