Français 23
Pressostat
Le pressostat éteint la pompe haute pression et le jet
haute pression est arrêté lorsque la gâchette du pistolet
haute pression est relâchée.
La pompe se rallume lorsque la gâchette est actionnée.
Description de l'appareil
Récapitulatif des appareils
Voir la page des graphiques
1 Enjoliveur
2 Porte-buse
3 Patin de glissement
4 Plaque signalétique
5 Appui de buse pour buse triple
6 Support de transport pour nettoyeur de surface
7 Déverrouillage guidon
8 Guidon, en bas (rentré)
9 Guidon, en haut (sorti)
10 Buse haute pression
11 Marquage de la buse haute pression
12 Lance EASY!Lock
13 Pistolet haute pression EASY!Force
14 Cran de sécurité
15 Gâchette
16 Levier de sécurité
17 Flexible haute pression EASY!Lock
18 Porte-flexible
19 Porte-câble
20 Support de la lance sans blocage
21 Élastique (uniquement pour les appareils avec en-
rouleur de flexible)
22 Porte-buse pour rotabuse (rotabuse uniquement
dans l'étendue de la livraison de la variante
« Plus »)
23 Support de la lance avec blocage pour le transport
24 Interrupteur principal
25 Poignée
26 Raccord haute pression EASY!Lock
27 Poignée de maintien
28 Raccord d'alimentation en eau
29 Tuyau d'aspiration du détergent avec filtre et do-
sage du détergent
30 Tamis
31 Raccord de flexible
32 Écrou-raccord
33 Manivelle
34 Enrouleur de flexible
Code couleur
Les éléments de commande pour le processus de
nettoyage sont jaunes.
Les éléments de commande pour la maintenance et
le service sont gris clair.
Montage
Fixer les enjoliveurs
Fixer les enjoliveurs.

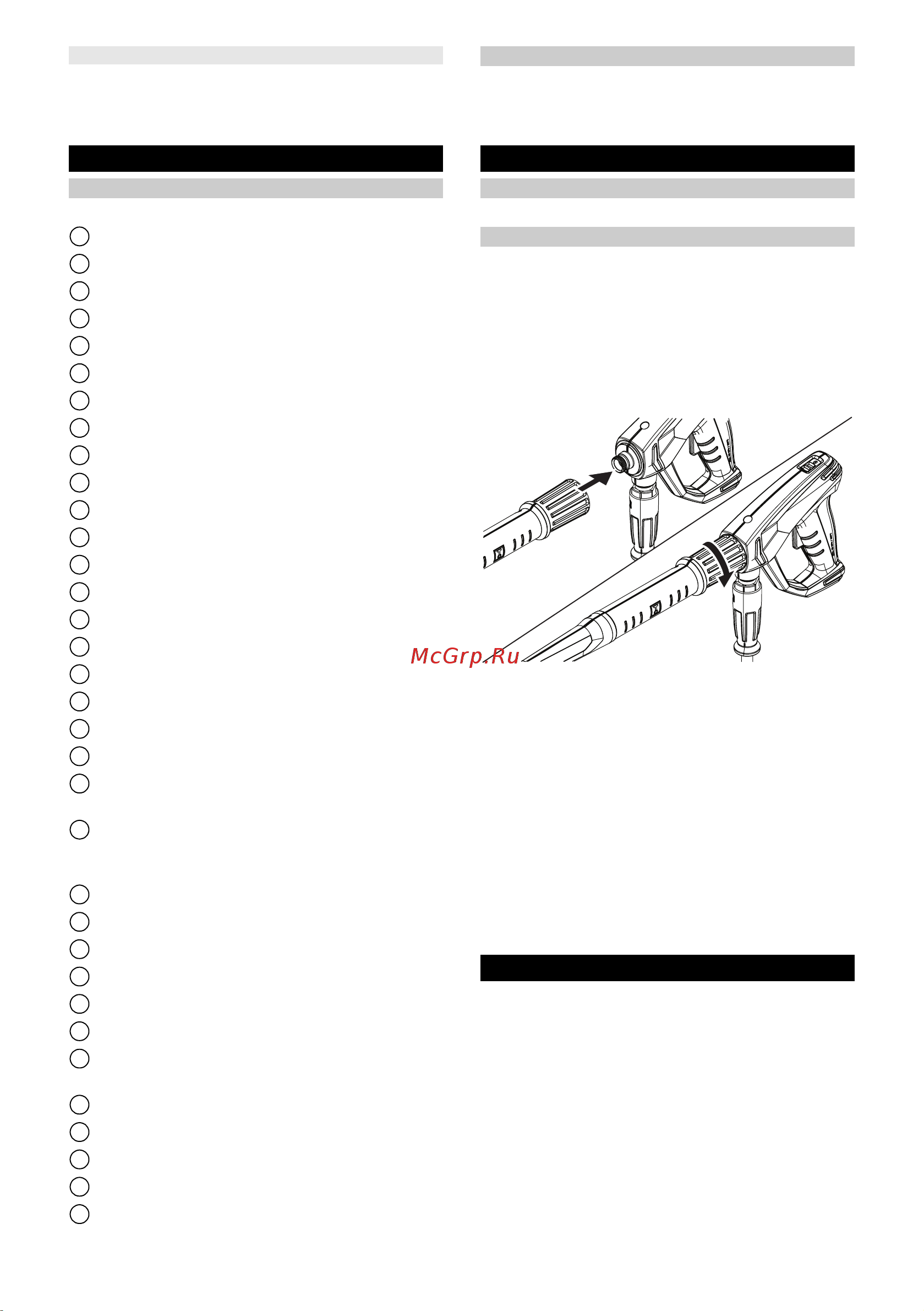

Montage des accessoires
Remarque
Le système EASY!Lock relie des composants par un fi-
letage rapide serré avec une rotation unique.
1. Poser la buse haute pression avec le marquage
vers le haut sur la lance.
2. Serrer la buse haute pression à la main
(EASY!Lock).
3. Relier la lance avec le pistolet haute pression et ser-
rer à la main (EASY!Lock).
4. Desserrer le déverrouillage du guidon.
5. Sortir le guidon sur sa position d'extrémité.
Pour les appareils sans enrouleur de flexible :
6. Relier le flexible haute pression avec le pistolet
haute pression et le raccord haute pression de l'ap-
pareil et serrer à la main (EASY!Lock).
Pour les appareils avec enrouleur de flexible :
7. Poser le flexible haute pression étiré sur le sol.
8. Insérer la manivelle dans l'arbre de l'enrouleur de
flexible et l'enclencher.
9. Tourner la manivelle dans le sens des aiguilles
d'une montre tout en enroulant le flexible haute
pression en couches régulières sur l'enrouleur de
flexible.
10. Relier le flexible haute pression avec le pistolet
haute pression et serrer à la main (EASY!Lock).
Raccordement électrique
DANGER
Coupure du secteur manquant
Risque de blessure dû à un choc électrique
Reliez l'appareil au secteur à l'aide d'une fiche. Toute
liaison non isolante avec le secteur est interdite. La
fiche sert à la coupure du secteur.
1. Dérouler le câble du secteur et le poser au sol.
2. Brancher la fiche dans la fiche secteur.
2.
1.
