Italiano 31
Dispositivi di sicurezza
몇 PRUDENZA
Dispositivi di sicurezza mancanti o modificati
I dispositivi di sicurezza sono pensati per proteggere
l'utilizzatore.
Non modificare né aggirare mai i dispositivi di sicurez-
za.
I dispositivi di sicurezza sono impostati in fabbrica e si-
gillati. Gli interventi di regolazione sono da effettuarsi
esclusivamente dal servizio assistenza clienti.
Pressostato
Quando viene rilasciata la leva a scatto della pistola AP,
il pressostato spegne la pompa ad alta pressione e il
getto ad alta pressione si ferma.
Se viene azionata la leva a scatto, si riattiva la pompa.
Descrizione dell’apparecchio
Panoramica apparecchi
Vedere la pagina dei grafici
1 Coprimozzo
2 Supporto ugelli
3 Pattino scorrevole
4 Targhetta del modello
5 Ripiano per ugello a tre getti
6 Sostegno da trasporto per pulitore superficiale
7 Sbloccaggio archetto di spinta
8 Archetto di spinta, in basso (rientrato)
9 Archetto di spinta, in alto (fuoriuscito)
10 Ugello ad alta pressione
11 Marcatura dell'ugello ad alta pressione
12 Lancia EASY!Lock
13 Pistola AP EASY!Force
14 Dispositivo di arresto di sicurezza
15 Leva a scatto
16 Leva di sicurezza
17 Tubo flessibile per alta pressione EASY!Lock
18 Ripiano tubo flessibile
19 Reggicavo
20 Supporto lancia senza fissaggio
21 Nastro di gomma (non per apparecchi con avvolgi-
tubo)
22 Ripiano per ugello rotante (ugello rotante in dotazio-
ne solo nella variante "Plus")
23 Supporto lancia con fissaggio per il trasporto
24 Interruttore dell’apparecchio
25 Maniglia
26 Attacco di alta pressione EASY!Lock
27 Manico di tenuta
28 Collegamento idrico
29 Tubo flessibile di aspirazione detergente con filtro e
dosaggio detergente
30 Setaccio
31 Bocchettone tubo flessibile
32 Dado a risvolto
33 Manovella
34 Tamburo avvolgitubo
Contrassegno colore
Gli elementi di comando per il processo di pulizia
sono gialli.
Gli elementi di comando per la manutenzione ed il
service sono grigio chiaro.
Montaggio
Fissare i coprimozzi
Fissare i coprimozzi.
Montaggio accessori
Nota
Il sistema EASY!Lock unisce componenti tramite filetta-
tura ad alta velocità soltanto con un giro rapido e sicuro.
1. Applicare l'ugello ad alta pressione sulla lancia con
la marcatura verso l'alto.
2. Stringere l'ugello ad alta pressione (EASY!Lock).

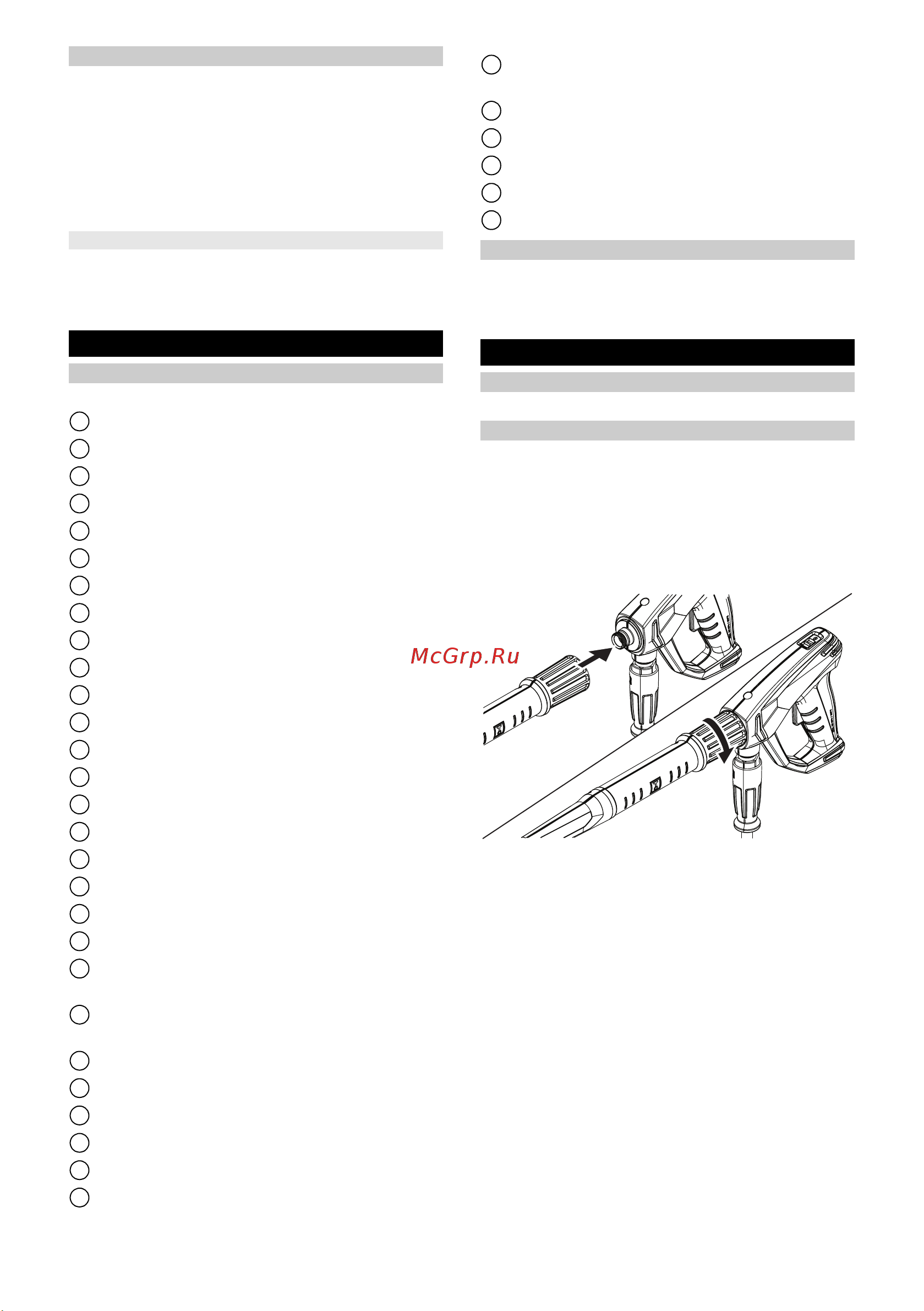

3. Collegare la lancia alla pistola ad alta pressione e
stringere a fondo (EASY!Lock).
4. Sbloccare l'archetto di spinta.
5. Estrarre l'archetto di spinta fino alla posizione finale.
Per gli apparecchi senza avvolgitubo:
6. Collegare il tubo flessibile per alta pressione alla pi-
stola AP e all'attacco alta pressione dell’apparec-
chio, stringendo a fondo (EASY!Lock).
Per gli apparecchi con avvolgitubo:
7. Stendere il tubo flessibile per alta pressione sul pa-
vimento.
8. Introdurre e bloccare la manovella nell'albero
dell'avvolgitubo.
9. Ruotare la manovella in senso orario e avvolgere il
tubo flessibile per alta pressione in modo uniforme
sull'avvolgitubo.
10. Collegare il tubo flessibile per alta pressione alla pi-
stola AP e stringere a fondo (EASY!Lock).
2.
1.
