Nederlands 39

Beschrijving apparaat

Overzicht apparaat

Zie pagina met grafieken

1 Wieldop

2 Sproeierhouder

3 Glijplaat

4 Typeplaatje

5 Opbergplaats voor drievoudige sproeier

6 Transporthouder voor oppervlaktereiniger

7 Ontgrendeling duwbeugel

8 Duwbeugel, onderaan (ingeschoven)

9 Duwbeugel, bovenaan (uitgetrokken)

10 Hogedruksproeier

11 Markering van de hogedruksproeier

12 Straalbuis EASY!Lock

13 Hogedrukpistool EASY!Force

14 Veiligheidshendel

15 Trekker

16 Veiligheidshendel

17 Hogedrukslang EASY!Lock

18 Slanghouder

19 Kabelhouder

20 Straalbuishouder zonder klemming

21 Rubberband (niet bij apparaten met slangtrommel)

22 Opbergplaats voor rotorsproeier (rotorsproeier al-

leen bij variant "Plus" in de leveringsomvang)

23 Straalbuishouder met klemming voor het transport

24 Apparaatschakelaar

25 Greep

26 Hogedrukaansluiting EASY!Lock

27 Greep

28 Wateraansluiting

29 Reinigingsmiddelzuigslang met filter en reinigings-

middeldosering

30 Zeef

31 Slangstopper

32 Wartelmoer

33 Krukhendel

34 Slangtrommel

Kleurmarkering

 Bedieningselementen voor het reinigingsproces zijn

geel.

 Bedieningselementen voor onderhoud en service

zijn lichtgrijs.

Montage

Wieldoppen bevestigen

 De wieldoppen bevestigen.

Toebehoren monteren

Instructie

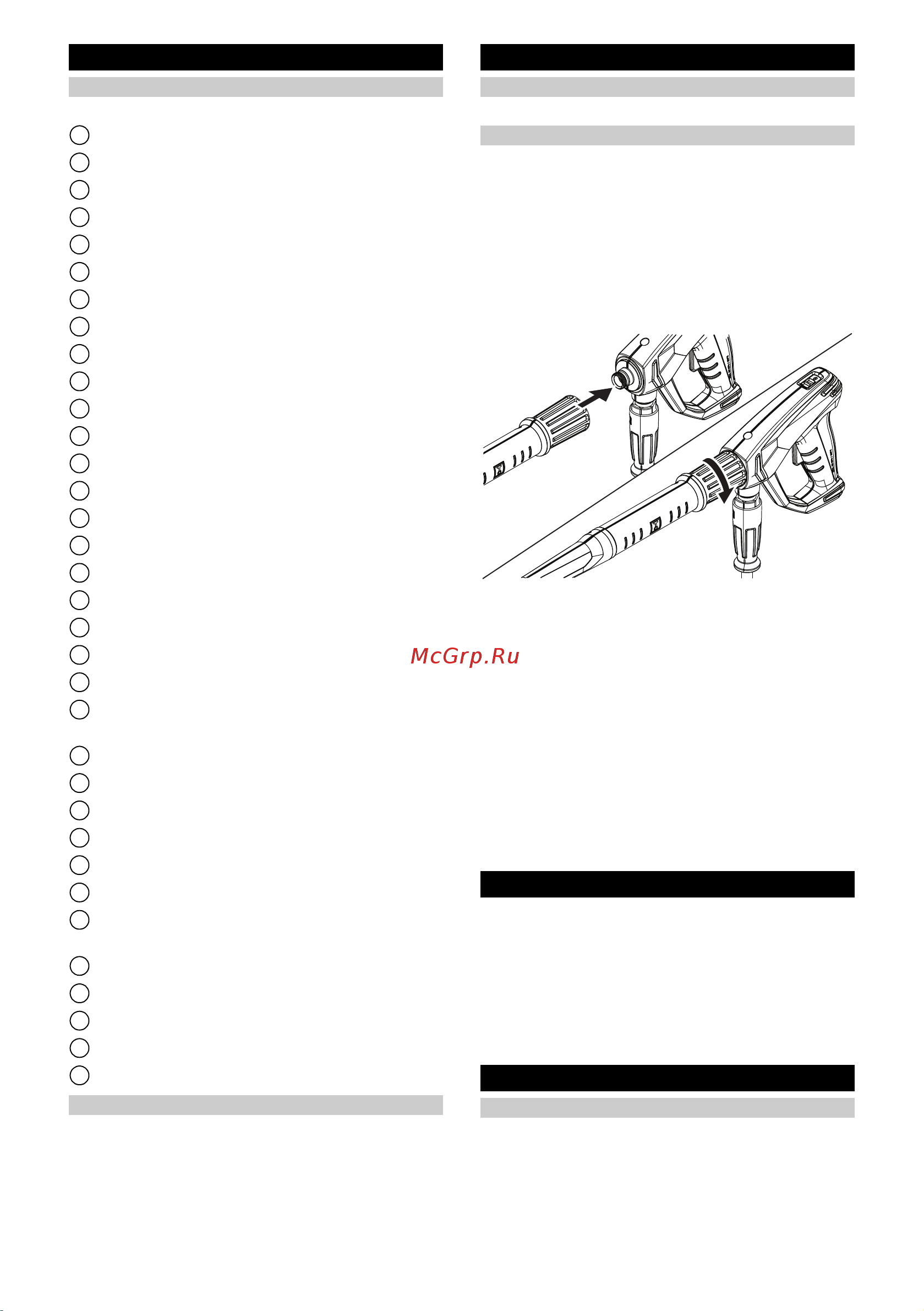

Het EASY!Lock-systeem verbindt componenten door

een snelschroefdraad met slechts een omwenteling

snel en veilig.

1. De hogedruksproeier met de markering naar boven

op de straalbuis aanbrengen.

2. De hogedruksproeier handvast aantrekken

(Easy!Lock).

3. De straalbuis met de hogedrukpistool verbinden en

handvast aantrekken (EASY!Lock).

4. De ontgrendeling van de duwbeugel losmaken.

5. De duwbeugel op de eindstand uittrekken.

Bij apparaten zonder slangtrommel:

6. De hogedrukslang met de hogedrukpistool en de

hogedrukaansluiting van het apparaat verbinden en

handvast aantrekken (EASY!Lock)

Bij apparaten met slangtrommel:

7. De hogedrukslang uitgestrekt op de grond neerleg-

gen.

8. De krukhendel in de slangtrommel steken en vast-

klikken.

9. De krukhendel met de wijzers van de klok mee

draaien en daarbij de hogedrukslang in gelijkmatige

lagen op de slangtrommel wikkelen.

10. De hogedrukslang op het hogedrukpistool aanslui-

ten en met de hand vastdraaien (EASY!Lock).

Elektrische aansluiting

 GEVAAR

Ontbrekende netscheiding

Gevaar voor letsel door elektrische schok

Verbind het apparaat met een stekker met het elektri-

sche net. Een niet-loskoppelbare aansluiting op het

stroomnet is verboden. De stekker dient voor het los-

koppelen van het net.

1. Het netsnoer afwikkelen en op de grond neerleggen.

2. De netstekker in het stopcontact steken.

Wateraansluiting

Aansluiting aan een waterleiding

몇 WAARSCHUWING

Terugstroom van vervuild water in het drinkwaternet

Gezondheidsrisico

Neem de voorschriften van uw waterbedrijf in acht.

Overeenkomstig de voorschriften mag het apparaat

nooit zonder systeemscheider op het drinkwaternet

worden gebruikt. Gebruik een systeemscheider van KÄ-
