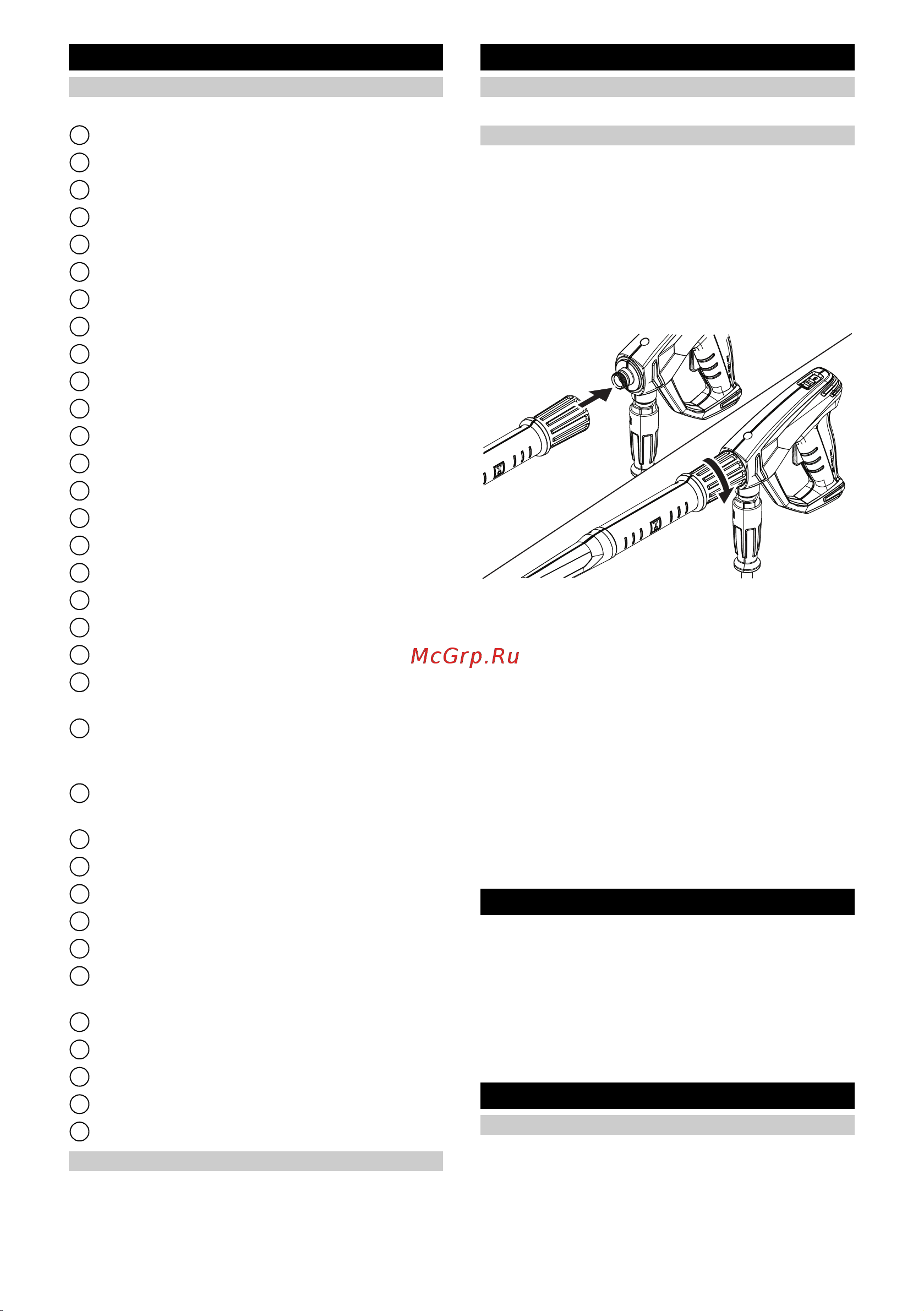

Español 47
Descripción del equipo
Sinopsis de equipos
Véase la página de gráficos
1 Tapacubos
2 Portaboquillas
3 Patín de deslizamiento
4 Placa de características
5 Soporte de boquilla para boquilla triple
6 Soporte de transporte para limpiador de superficies
7 Desbloqueo de asa de empuje
8 Asa de empuje, inferior (recogida)
9 Asa de empuje, superior (extendida)
10 Boquilla de alta presión
11 Marca de la boquilla de alta presión
12 Tubo pulverizador EASY!Lock
13 Pistola de alta presión EASY!Force
14 Trinquete de seguridad
15 Palanca del gatillo
16 Palanca de fijación
17 Manguera de alta presión EASY!Lock
18 Soporte de mangueras
19 Portacables
20 Soporte de tubos pulverizadores sin sujeción
21 Cinta elástica (no en equipos con enrollador de
mangueras)
22 Soporte de boquilla para rotores (boquilla para roto-
res solo con la variante "Plus" en el alcance del su-
ministro)
23 Soporte de tubos pulverizadores con sujeción para
el transporte
24 Interruptor del equipo
25 Empuñadura
26 Conexión de alta presión EASY!Lock
27 Empuñadura
28 Conexión de agua
29 Manguera de aspiración de detergente con filtro y
dosificación del detergente
30 Tamiz
31 Racor para mangueras
32 Tuerca racor
33 Manivela
34 Enrollador de mangueras
Código de colores
Los elementos de control de la limpieza se mues-
tran en amarillo.
Los elementos de control del mantenimiento se
muestran en gris claro.
Montaje
Fijación del tapacubos
Fijar el tapacubos.
Montaje de los accesorios
Nota
El sistema EASY!Lock une componentes mediante una
conexión rápida que se realiza con una sola vuelta, de
forma rápida y segura.
1. Colocar la boquilla de alta presión con la marca ha-
cia arriba en el tubo pulverizador.
2. Apretar con la mano la boquilla de alta presión
(EASY!Lock).
3. Conectar el tubo pulverizador con la pistola de alta
presión y apretar a mano (EASY!Lock).
4. Soltar el desbloqueo del asa de empuje.
5. Girar el asa de empuje hacia fuera hasta llegar a la
posición final.
En equipos sin enrollador de mangueras:
6. Conectar la manguera de alta presión a la pistola de
alta presión y la conexión de alta presión del equipo
y apretar a mano (EASY!Lock).
En equipos con enrollador de mangueras:
7. Tender la manguera de alta presión estirada sobre
el suelo.
8. Introducir y encajar la manivela en el eje del enrolla-
dor de mangueras.
9. Girar la manivela en el sentido de las agujas del re-
loj y enrollar la manguera de alta presión en el enro-
llador de mangueras de manera uniforme.
10. Conectar la manguera de alta presión a la pistola de
alta presión y apretar a mano (EASY!Lock).
Conexión eléctrica
PELIGRO
Separación de la red defectuosa
Peligro de lesiones por descarga eléctrica
Conecte el equipo a la red eléctrica con un conector. No
se permite realizar una conexión a la corriente eléctrica
que no pueda separarse. El conector sirve para la sepa-
ración de la red.
1. Desenrollar el cable de red y colocar en el suelo.
2. Conectar el conector de red a un enchufe.
Conexión de agua
Conexión a un conducto de agua
몇 ADVERTENCIA
Flujo de retorno de agua sucia a la red de agua po-
table
Riesgos para la salud
Tenga en cuenta las instrucciones de su empresa de
suministro de agua.
2.
1.
