Português 55
Interruptor de pressão
O interruptor de pressão desliga a bomba de alta pressão e
interrompe o jacto de alta pressão ao soltar o gatilho de ope-
ração da bomba de alta pressão.
Se o gatilho de operação for accionado, a bomba é nova-
mente ligada.
Descrição do aparelho
Vista geral do aparelho
Ver página de gráficos
1 Tampão de roda
2 Suporte do bico
3 Patim
4 Placa de características
5 Depósito de bico para bico triplo
6 Suporte de transporte para dispositivo de limpeza
de pavimentos
7 Tecla de desbloqueio da alavanca de avanço
8 Alavanca de avanço, em baixo (introduzida)
9 Alavanca de avanço, em cima (retirada)
10 Bico de alta pressão
11 Marca do bico de alta pressão
12 Lança EASY!Lock
13 Pistola de alta pressão EASY!Force
14 Entalhe de segurança
15 Gatilho
16 Alavanca de segurança
17 Mangueira de alta pressão EASY!Lock
18 Depósito da mangueira
19 Braçadeira para cabo
20 Suporte de lança sem aperto
21 Cinta de borracha (não presente em aparelhos com
enrolador de mangueira)
22 Depósito de bico para bico rotativo (bico rotativo in-
cluído apenas no volume de fornecimento da ver-
são “Plus”)
23 Suporte de lança com aperto para transporte
24 Interruptor do aparelho
25 Punho
26 Ligação de alta pressão EASY!Lock
27 Pega
28 Ligação de água
29 Mangueira de aspiração do produto de limpeza
com filtro e doseador de produto de limpeza
30 Filtro
31 Apoios de mangueira
32 Porca de capa
33 Manivela
34 Enrolador de mangueira
Indicação de cor
Os elementos de comando para o processo de lim-
peza são amarelos.
Os elementos de comando para a manutenção e
para o serviço de assistência técnica são cinzentos-
claros.
Montagem
Fixar tampões de roda
Fixar os tampões de roda.

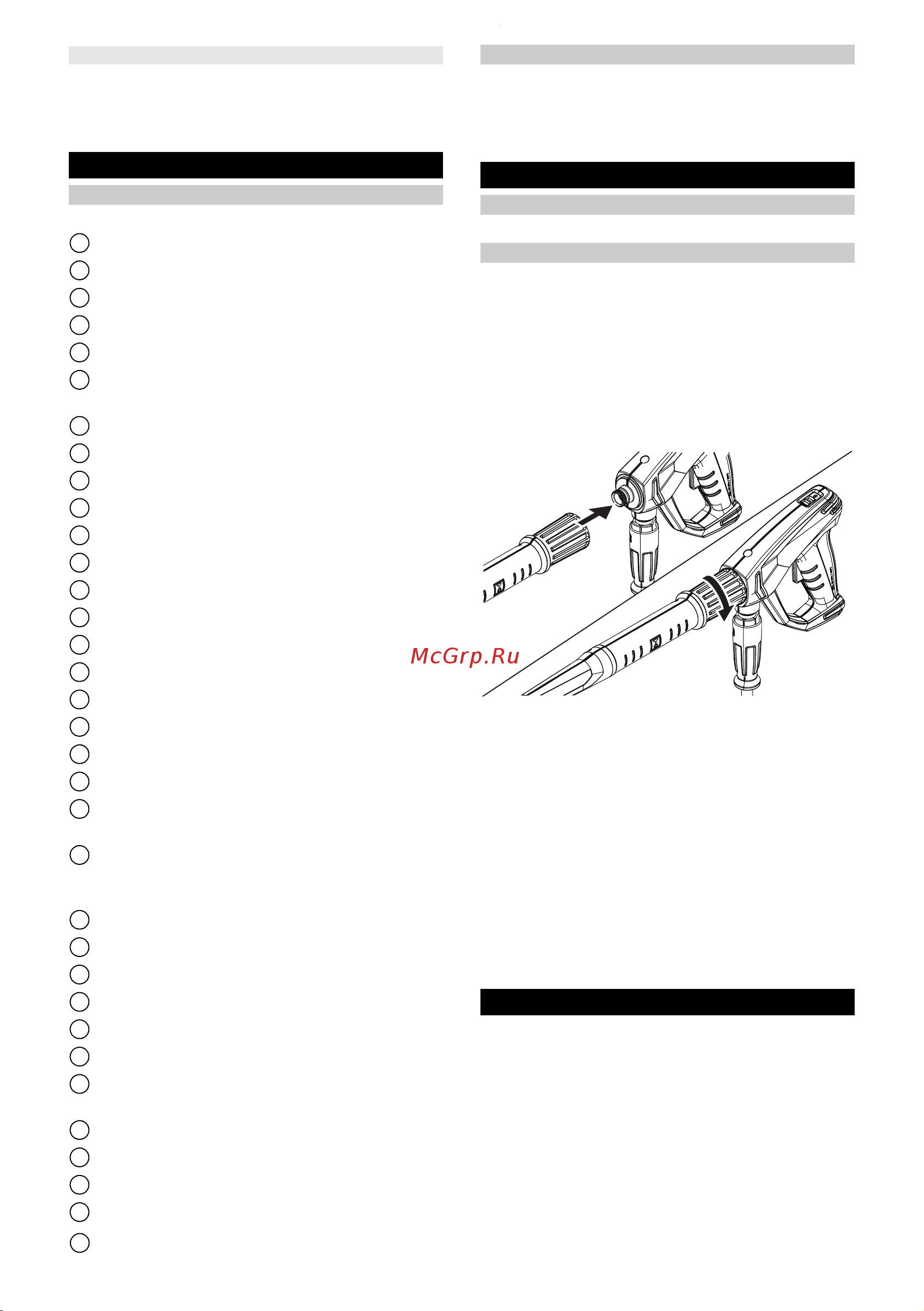

Montar acessórios
Aviso
A rosca rápida do sistema EASY!Lock liga os compo-
nentes de forma rápida e segura com apenas uma rota-
ção.
1. Montar o bico de alta pressão na lança com a marca
para cima.
2. Apertar manualmente o bico de alta pressão
(EASY!Lock).
3. Ligar a lança à pistola de alta pressão e apertar ma-
nualmente (EASY!Lock).
4. Soltar o desbloqueio da alavanca de avanço.
5. Puxar a alavanca de avanço para a posição final.
Para aparelhos sem enrolador de mangueira:
6. Ligar a mangueira de alta pressão à pistola de alta
pressão e à ligação de alta pressão do aparelho e
apertar manualmente (EASY!Lock).
Para aparelhos com enrolador de mangueira:
7. Pousar a mangueira de alta pressão estendida no
chão.
8. Introduzir a manivela no eixo do enrolador e encai-
xar.
9. Rodar a manivela no sentido dos ponteiros do reló-
gio, enrolando a mangueira de alta pressão no en-
rolador de mangueira em camadas uniformes.
10. Ligar a mangueira de alta pressão à pistola de alta
pressão e apertar manualmente (EASY!Lock).
Ligação eléctrica
PERIGO
Falha de sistema para desligar corrente eléctrica
Perigo de lesões devido a choque eléctrico
Ligue o aparelho à rede eléctrica com uma ficha. É proi-
bido estabelecer uma ligação à rede eléctrica que não
possa ser desligada. A ficha tem como função desligar
da corrente eléctrica.
1. Desenrolar o cabo de rede e colocar no chão.
2. Ligar a ficha de rede à tomada.
2.
1.
