Deutsch 7
Druckschalter
Der Druckschalter schaltet beim Loslassen des Ab-
zugshebels an der Hochdruckpistole die Hochdruck-
pumpe ab und der Hochdruckstrahl stoppt.
Wird der Abzugshebel betätigt, schaltet die Pumpe wie-
der ein.
Gerätebeschreibung
Geräteübersicht
Siehe Grafikseite
1 Radkappe
2 Düsenhalter
3 Gleitkufe
4 Typenschild
5 Düsenablage für Dreifachdüse
6 Transporthalter für Flächenreiniger
7 Entriegelung Schubbügel
8 Schubbügel, unten (eingeschoben)
9 Schubbügel, oben (ausgezogen)
10 Hochdruckdüse
11 Markierung der Hochdruckdüse
12 Strahlrohr EASY!Lock
13 Hochdruckpistole EASY!Force
14 Sicherungsraste
15 Abzugshebel
16 Sicherungshebel
17 Hochdruckschlauch EASY!Lock
18 Schlauchablage
19 Kabelhalter
20 Strahlrohrhalter ohne Klemmung
21 Gummiband (nicht bei Geräten mit Schlauchtrom-
mel)
22 Düsenablage für Rotordüse (Rotordüse nur bei Va-
riante “Plus” im Lieferumfang)
23 Strahlrohrhalter mit Klemmung für den Transport
24 Geräteschalter
25 Griff
26 Hochdruckanschluss EASY!Lock
27 Haltegriff
28 Wasseranschluss
29 Reinigungsmittel-Saugschlauch mit Filter und Rei-
nigungsmitteldosierung
30 Sieb
31 Schlauchstutzen
32 Überwurfmutter
33 Kurbel
34 Schlauchtrommel
Farbkennzeichnung
Bedienelemente für den Reinigungsprozess sind
gelb.
Bedienelemente für die Wartung und den Service
sind hellgrau.
Montage
Radkappen befestigen
Die Radkappen befestigen.

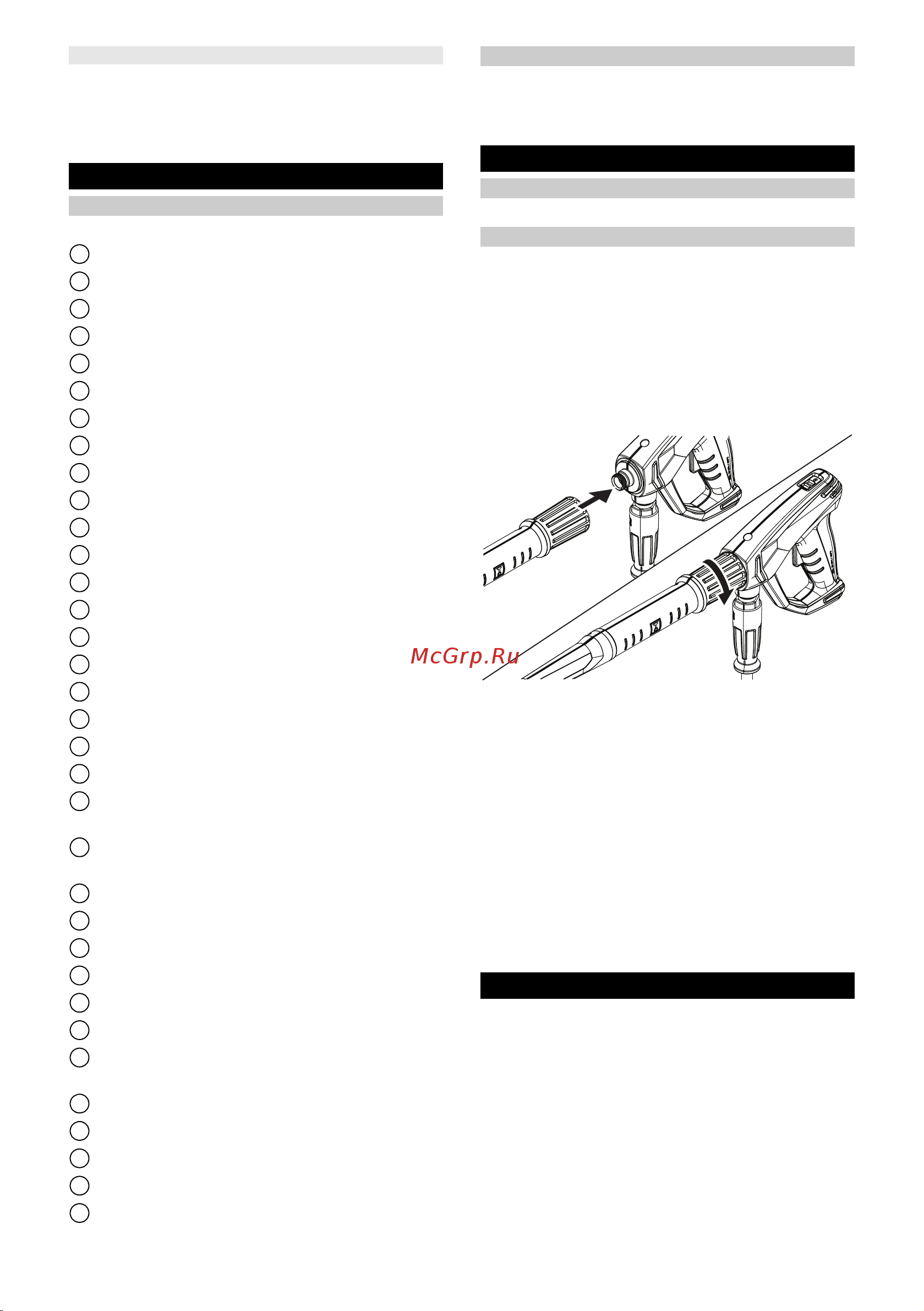

Zubehör montieren
Hinweis
Das EASY!Lock-System verbindet Komponenten durch
ein Schnellgewinde mit nur einer Umdrehung schnell
und sicher.
1. Die Hochdruckdüse mit der Markierung nach oben
auf dem Strahlrohr anbringen.
2. Die Hochdruckdüse handfest anziehen (Ea-
sy!Lock).
3. Das Strahlrohr mit der Hochdruckpistole verbinden
und handfest anziehen (EASY!Lock).
4. Die Entriegelung des Schubbügels lösen.
5. Den Schubbügel auf die Endstellung herausziehen.
Bei Geräten ohne Schlauchtrommel:
6. Den Hochdruckschlauch mit der Hochdruckpistole
und dem Hochdruckanschluss des Geräts verbin-
den und handfest anziehen (EASY!Lock).
Bei Geräten mit Schlauchtrommel:
7. Den Hochdruckschlauch gestreckt auf dem Boden
auslegen.
8. Die Kurbel in die Schlauchtrommelwelle einstecken
und einrasten.
9. Die Kurbel im Uhrzeigersinn drehen und dabei den
Hochdruckschlauch in gleichmäßigen Lagen auf die
Schlauchtrommel aufwickeln.
10. Den Hochdruckschlauch mit der Hochdruckpistole
verbinden und handfest anziehen (EASY!Lock).
Elektrischer Anschluss
GEFAHR
Fehlende Netztrennung
Verletzungsgefahr durch elektrischen Schlag
Verbinden Sie das Gerät mit einem Stecker mit dem
elektrischen Netz. Eine nicht trennbare Verbindung mit
dem Stromnetz ist verboten. Der Stecker dient zur Netz-
trennung.
1. Das Netzkabel abwickeln und auf den Boden legen.
2. Den Netzstecker in die Steckdose stecken.
2.
1.
