78 Svenska

13 Spolhandtag EASY!Force

14 Säkerhetsspärr

15 Avdragsspak

16 Säkringsarm

17 Högtrycksslang EASY!Lock

18 Slangvagn

19 Kabelhållare

20 Strålrörshållare utan spännanordning

21 Gummiband (inte hos maskiner med slangtrumma)

22 Munstyckshållare för rotormunstycke (rotormun-

stycke endast vid varianten Plus i leveransens om-

fattning)

23 Strålrörshållare med spännanordning för transport

24 Maskinens strömbrytare

25 Handtag

26 Högtrycksanslutning EASY!Lock

27 Handtag

28 Vattenanslutning

29 Rengöringsmedel-sugslang med filter och rengö-

ringsmedelsdosering

30 Sil

31 Slangnippel

32 Kopplingsmutter

33 Vev

34 Slangtrumma

Färgmärkning

 Manövreringselement för rengöringsprocessen är

gula.

 Manövreringselement för underhåll och service är

ljusgrå.

Montering

Fästa navkapslar

 Fästa navkapslarna.

Montera tillbehör

Hänvisning

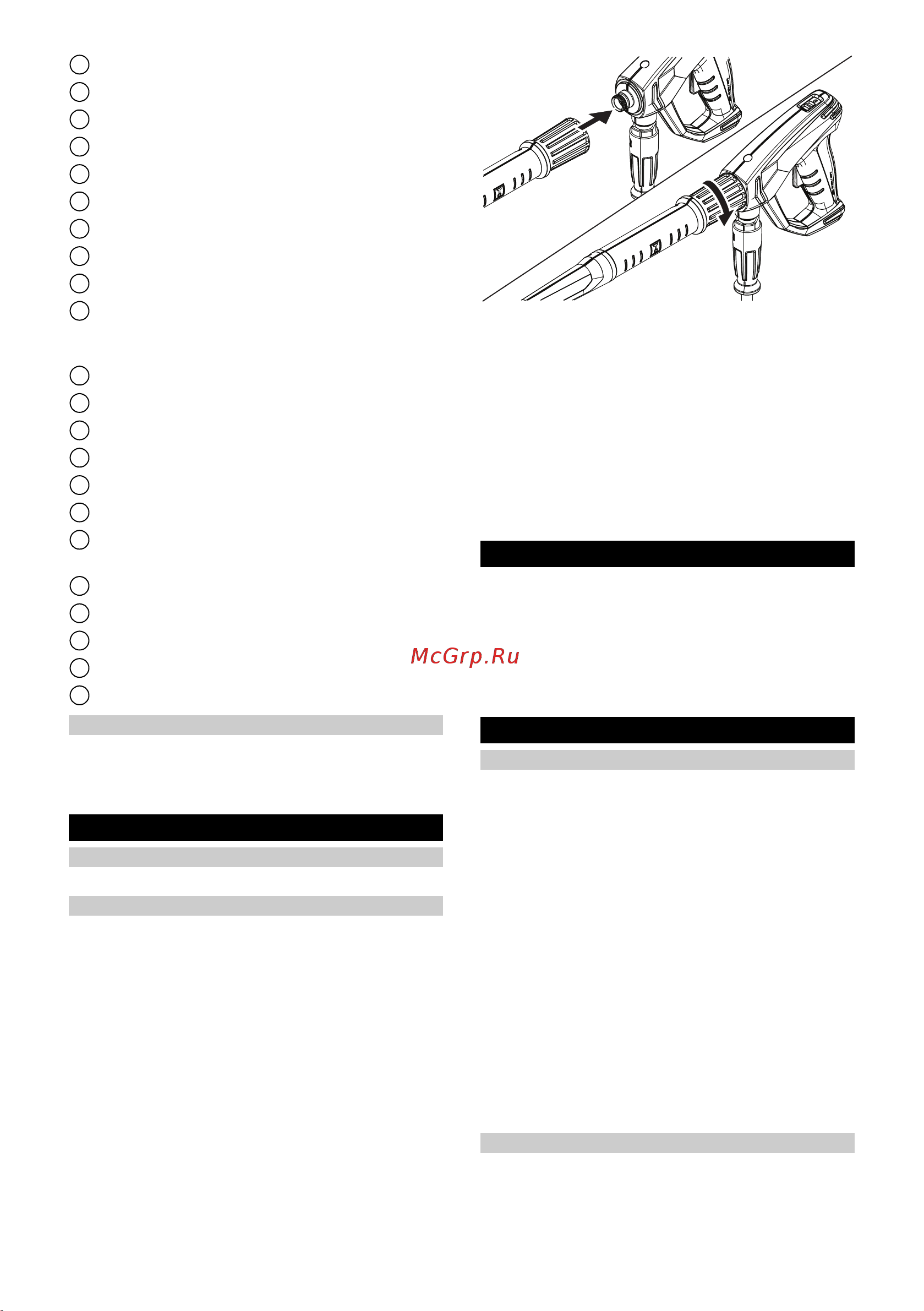

EASY!Lock-systemet kopplar samman komponenter

snabbt och säkert via en snabbgänga med bara en vrid-

ning.

1. Fäst högtrycksmunstycket med markeringen uppåt

på strålröret.

2. Dra åt högtrycksmunstycket för hand (EASY!Lock).

3. Anslut strålröret till spolhandtaget och dra åt för

hand (EASY!Lock).

4. Lossa skjutbygelns upplåsning.

5. Dra ut skjutbygeln till ändläget.

På maskiner utan slangtrumma:

6. Anslut högtrycksslangen till spolhandtaget och ma-

skinens högtrycksanslutning och dra åt för hand

(EASY!Lock).

På maskiner med slangtrumma:

7. Lägg högtrycksslangen sträckt på golvet.

8. Sätt i veven i slangtrumman och haka i.

9. Vrid veven medurs och linda upp högtrycksslangen

på slangtrumman i jämna lager.

10. Anslut högtrycksslangen till spolhandtaget och dra

åt för hand (EASY!Lock).

Elanslutning

 FARA

Separation av nät saknas

Risk för skador på grund av elektrisk stöt

Anslut maskinen till elnätet med en kontakt. Det är för-

bjudet med en anslutning till elnätet som inte går att bry-

ta. Kontakten syftar till bryta anslutningen till nätet.

1. Linda upp nätkabeln och lägg den på golvet.

2. Sätt in nätkontakten i uttaget.

Vattenanslutning

Anslutning till en vattenledning

몇 VARNING

Returflöde av smutsigt vatten till drickvattennätet

Hälsofara

Följ föreskrifterna från vattenverket.

Enligt gällande föreskrifter får maskinen aldrig drivas ut-

an systemseparerare på drickvattennätet. Använd en

systemseparerare från KÄRCHER eller alternativt en

systemseparerare i enlighet med EN 12729 typ BA. Vat-

ten som har passerat en systemseparerare gäller inte

längre som drickbart. Anslut alltid systemseparerare till

vattenförsörjningen och aldrig direkt till maskinens vat-

tenanslutning.

1. Kontrollera vattenförsörjningens tilloppstryck,

tilloppstemperatur och tilloppsmängd (se kapitel

Tekniska data).

2. Koppla samman systemsepareraren och maski-

nens vattenanslutning med en vattentillflödesslang

(krav på vattentillflödesslang, se kapitel Tekniska

data).

3. Öppna vattentillflödet.

Sug upp vatten ur behållaren

1. Skruva fast sugslangen med filtret på vattenanslut-

ningen (beställningsnummer, se kapitel Tekniska

data).

2. Stäng av maskinen (se kapitel Avlufta maskinen).
