УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

КРАТКОЕ ОПИСАНИЕ КОНСТРУКЦИИ

Изделие конструктивно выполнено в пластмассовом корпусе.

Изделие подключается непосредственно в розетку бытовой питающей сети ~220 В 50 Гц.

Общий вид изделия показан на рисунке 1.

Основные технические характеристики изделия приведены в таблице 1.

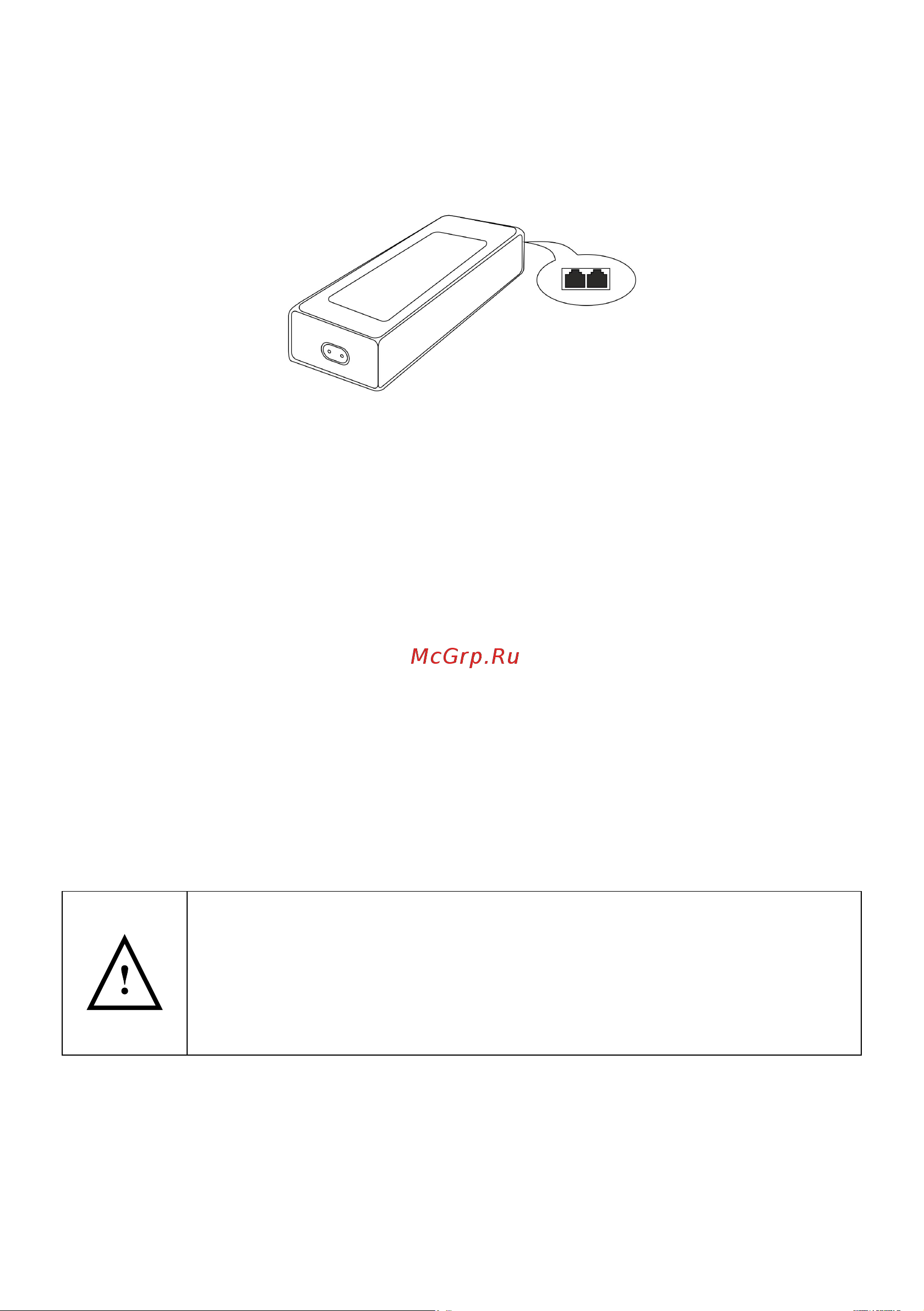

Рисунок 1 — общий вид изделия

1– выходной сетевой разъем Ethernet с поддержкой PoE «NETWORK OUT»

2– входной сетевой разъем Ethernet «NETWORK IN»

3 – индикатор «Power»

4 – вилка подключения к питающей сети

Разъем «NETWORK OUT» используется для подключения IР-видеокамер с питанием PoE

посредством стандартного сетевого кабеля UTP cat5e/6.

Разъем «NETWORK IN» используется для подключения коммутатора посредством стандартного

сетевого кабеля UTP cat5e/6.

Индикатор «Power» индицирует наличие напряжения питающей сети.

Подключение к питающей сети ~220 В 50 Гц осуществляется посредством соответствующей вилки.

МЕРЫ БЕЗОПАСНОСТИ

При установке и эксплуатации изделия необходимо руководствоваться действующими

нормативными документами, регламентирующими требования по охране труда и правила

безопасности при эксплуатации электроустановок.

Установку, демонтаж и ремонт изделия производить при отключенном питании.

ВНИМАНИЕ!

Следует помнить, что в рабочем состоянии к изделию подводится

опасное для жизни напряжение

электросети 220 В.

Обслуживание и ремонт изделия должны проводиться

квалифицированным персоналом.

УСТАНОВКА НА ОБЪЕКТЕ

Устанавливайте изделие в месте, с ограниченным доступом посторонних лиц. Место установки

изделия должно обеспечивать свободное, без натяжения, размещение кабелей подключения

оборудования. При этом кабельную проводку необходимо разместить так, чтобы исключить к ней

свободный доступ.
