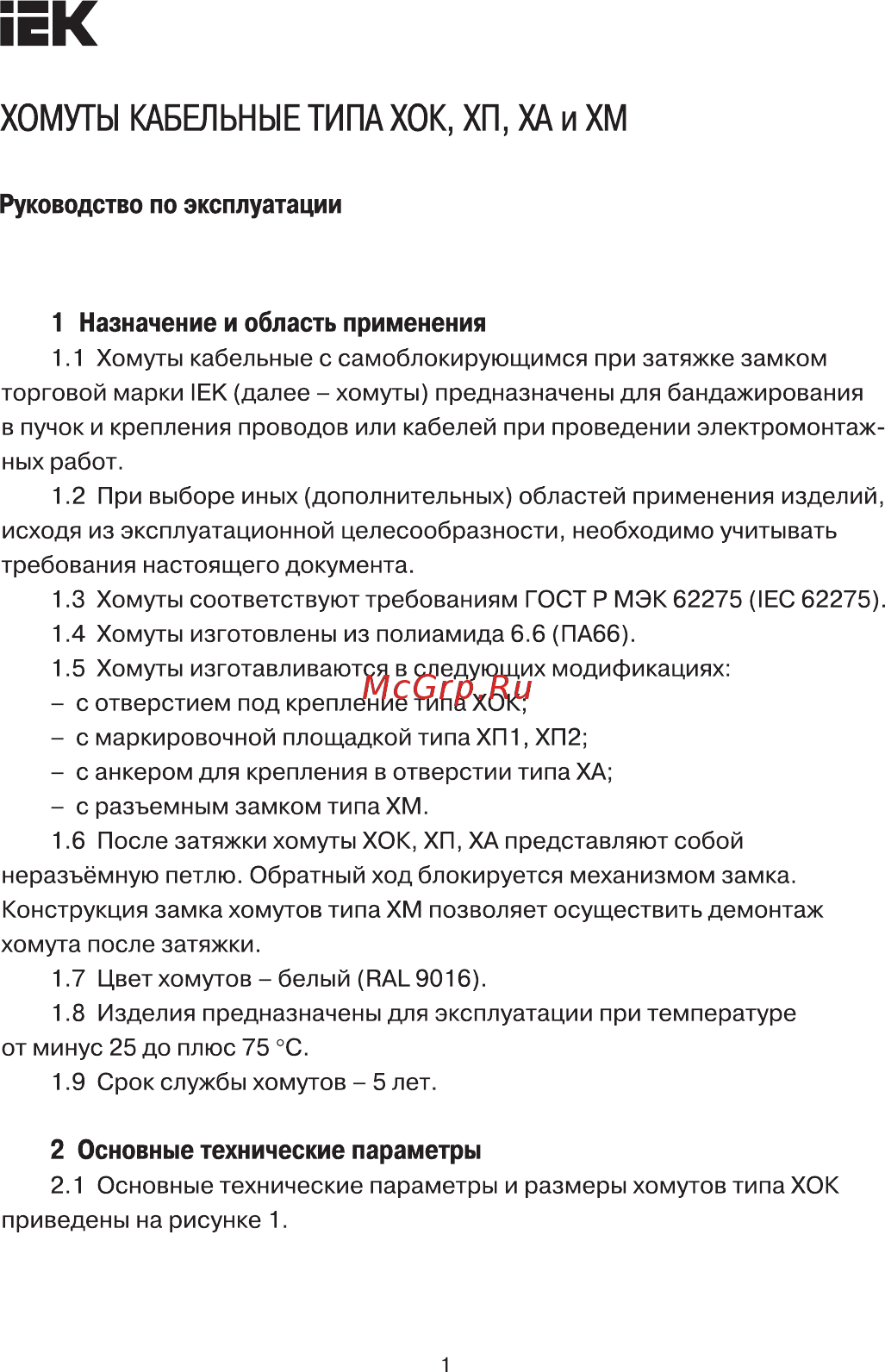

EK ХОМУТЫ КАБЕЛЬНЫЕ ТИПА ХОК ХП ХА и ХМ Руководство по эксплуатации 1 Назначение и область применения 1 1 Хомуты кабельные с самоблокирующимся при затяжке замком торговой марки IЕК далее хомуты предназначены для бандажирования в пучок и крепления проводов или кабелей при проведении электромонтаж ных работ 1 2 При выборе иных дополнительных областей применения изделий исходя из эксплуатационной целесообразности необходимо учитывать требования настоящего документа 1 3 Хомуты соответствуют требованиям ГОСТ Р МЭК 62275 IЕС 62275 1 4 Хомуты изготовлены из полиамида 6 6 ПА66 1 5 Хомуты изготавливаются в следующих модификациях с отверстием под крепление типа ХОК с маркировочной площадкой типа ХП 1 ХП2 с анкером для крепления в отверстии типа ХА с разъемным замком типа ХМ 1 6 После затяжки хомуты ХОК ХП ХА представляют собой неразъёмную петлю Обратный ход блокируется механизмом замка Конструкция замка хомутов типа ХМ позволяет осуществить демонтаж хомута после затяжки 1 7 Цвет хомутов белый RAL 9016 1 8 Изделия предназначены для эксплуатации при температуре от минус 25 до плюс 75 С 1 9 Срок службы хомутов 5 лет 2 Основные технические параметры 2 1 Основные технические параметры и размеры хомутов типа ХОК приведены на рисунке 1
