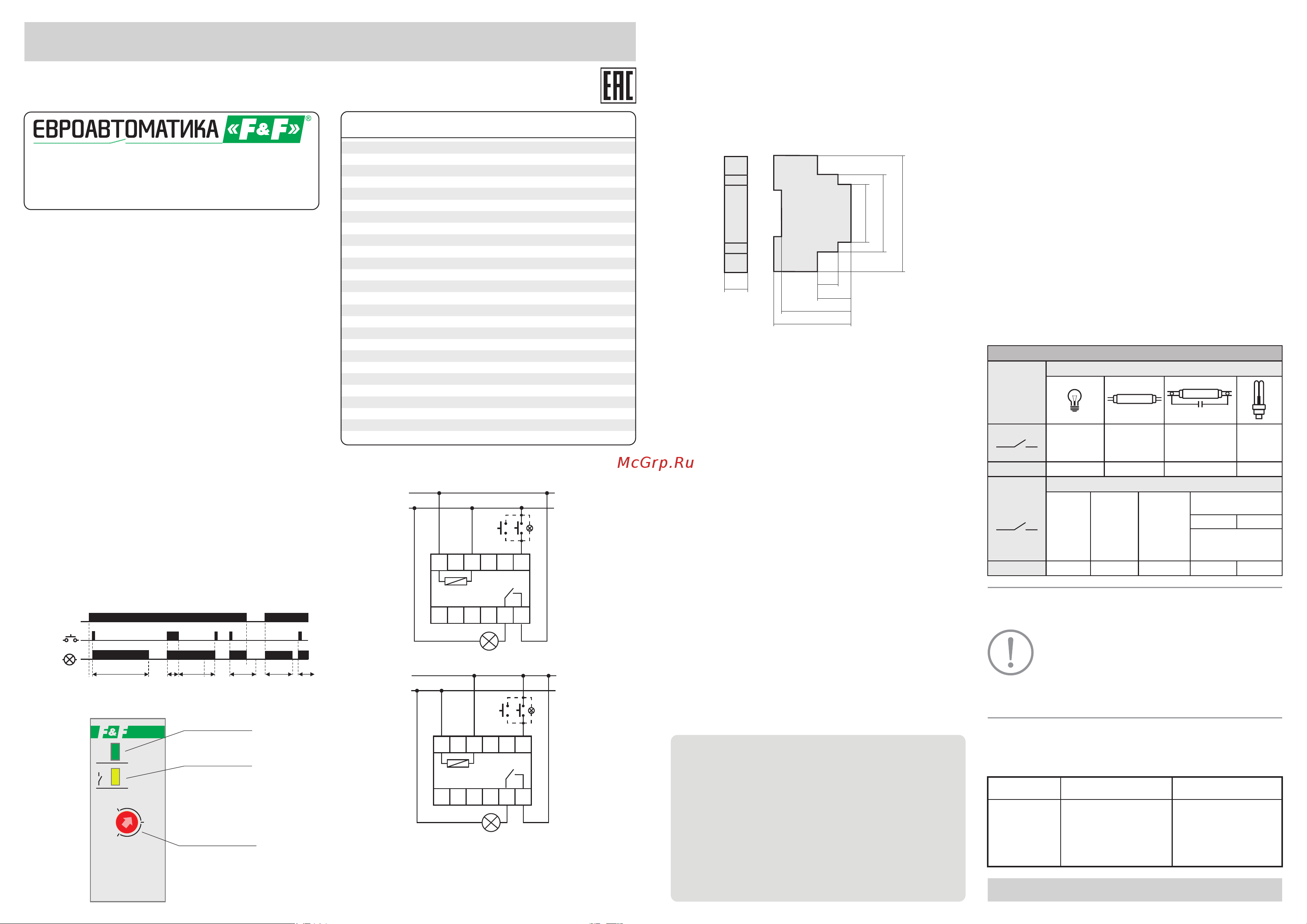

Реле импульсное

Руководство по эксплуатации

С управлением от нейтрали (N):

Схемы подключения

С управлением от фазы (L):

ТУ BY 590618749.027-2017

BIS-413i

Служба технической поддержки:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,

+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by

Управление продаж:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,

+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by

Принцип работы

Включение, либо выключение нагрузки осуществляется

подачей электрического импульса на вход управления реле

замыканием любого из выключателей кнопочного типа,

параллельно соединенных между собой.

Диаграмма работы

Назначение

Выключение нагрузки произойдёт после очередного

замыкания одного из выключателей, либо по окончании

времени выключения, установленного переключателем на

корпусе реле в интервале от 1 до 12 минут. Удерживание в

нажатом состоянии выключателя более 2-х секунд включит

реле в режим работы без таймера времени выключения,

нагрузка будет включена постоянно до очередного нажатия

выключателя. Реле имеет память контактов. При

пропадании питания и включении реле запоминает режим

работы, в котором находилось до снятия питания. Если при

пропадании питания производился отсчет времени

задержки выключения, с подачей питания на реле

продолжится это же режим работы, либо, если время не

отсчитывалось, без отсчета времени обратного выключения.

Реле импульсное BIS-413i предназначено для управления

одной нагрузкой, включения/выключения освещения, в том

числе LED, ESL и GDL ламп, электроустановки и т.п. из

нескольких мест выключателями кнопочного типа,

параллельно соединенными между собой. Таймер времени

реле обеспечивает выключение нагрузки через

настраиваемый интервал времени в диапазоне от 1 до

12 минут.

Панель управления и индикация

Реле BIS-413i.................................................................. 1 шт.

Комплект поставки

Руководство по эксплуатации....................................... 1 шт.

Упаковка.......................................................................... 1 шт.

Напряжение питания, В

Максимальный коммутируемый ток, А

Максимальная мощность нагрузки

Устойчивость к импульсным токам (подключение

LED, ESL, GDL ламп)

Контакт

Напряжение управления, В

Ток управления, мА

Задержка выключения, мин

Память состояния контактов

Индикация включения питания

Индикация включения нагрузки

Потребляемая мощность, Вт

Диапазон рабочих температур, С

Степень защиты

Коммутационная износостойкость, цикл

Степень загрязнения среды

Категория перенапряжения

Подключение

Момент затяжки винтового соединения, Hм

Тип корпуса

Габариты (ШхВхГ), мм

Масса, кг

Монтаж

Код ETIM

Артикул

165...265 AC

16 (120А/20мс) AС-1

см. табл.1

да

1NO

185-265 AC

1...12

да

зеленый светодиод

желтый светодиод

0,7

-25...+50

IP20

>10

III

винтовые зажимы 2,5 мм

0,4

18 х 90 х 65

0,060

на DIN-рейке 35 мм

EC000188

EA01.005.019

Технические характеристики

Индикатор

питания

Индикатор

включения

нагрузки

BIS-413i

Регулировка

задержки

отключения

[min]

Rн

S1...Sn

Rн

S1...Sn

tоткл.

Rн

>2c

>tоткл.

tоткл.

1. Отключить напряжение питания.

Подключение:

При обнаружении видимых внешних повреждений корпуса изделия

дальнейшая его эксплуатация запрещена.

Не устанавливайте реле без защиты в местах где возможно

попадания воды или солнечных лучей.

Эксплуатация изделия должна осуществляться в соответствии с

требованиями, изложенными в руководстве по эксплуатации.

2. Реле установить на DIN-рейку.

При техническом обслуживании изделия необходимо соблюдать

«Правила техники безопасности и технической эксплуатации

электроустановок потребителей».

3.Подключить провода питания: фазный провод L к клемме 3,

клемме 12. Нейтральный провод N к клемме 1.

4. Параллельно соединённые кнопки звонкового типа подключить к

клемме 6 и фазному проводу L.

5. Нагрузку последовательно подключить к клемме 11 и

нейтральному проводу N.

Размеры корпуса

Гарантийное обслуживание выполняется производителем изделия.

По слега рантийное обслужива ние изд елия выполняется

производителем по действующим тарифам.

Перед отправкой на ремонт, изделие должно быть упаковано в

заводскую или другую упаковку, исключающую механические

повреждения.

Условия эксплуатации

Климатическое исполнение УХЛ4, диапазон рабочих температур от -

25...+50 °С, относительная влажность воздуха до 80 % при 25 °С.

Рабочее положение в пространстве – произвольное. Высота над

уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не

содержащая пыли в количестве, нарушающем работу реле, а также

агрессивных газов и паров в концентрациях, разрушающих металлы

и изоляцию.

По устойчивости к перенапряжениям и электромагнитным помехам

устройство соответствует ГОСТ IEC 60730-1.

Требование безопасности

6. Подключить напряжение питания.

Перед установкой необходимо убедиться в отсутствии внешних

повреждений устройства.

Обслуживание

Изделие, имеющее внешние механические повреждения,

эксплуатировать запрещено.

Р е л е д о л ж н о у с т а н а в л и в а т ь с я и о б с л у ж и в а т ь с я

квалифицированным персоналом.

При подключении реле необходимо следовать схеме подключения.

Гарантийный срок эксплуатации изделия – 24 месяца с даты

продажи.

Гарантийные обязательства

В гарантийный ремонт не принимаются:

- изделия, предъявленные без паспорта предприятия;

- изделия, бывшие в негарантийном ремонте;

-изделия, имеющие повреждения механического характера;

-изделия, имеющие повреждения голографической наклейки.

При отсутствии даты продажи гарантийный срок исчисляется с даты

изготовления

Срок службы – 10 лет.

СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену

вышедшего из строя изделия при соблюдении правил эксплуатации

и отсутствии механических повреждений.

Условия реализации и утилизации

Транспортировка изделия может осуществляться любым видом

закрытого транспорта, обеспечивающим сохранение упакованных

изделий от механических воздействий и воздействий атмосферных

осадков. Хранение изделия должно осуществляться в упаковке

производителя в закрытых помещениях с естественной вентиляцией

при температуре окружающего воздуха от минус 50° до плюс 50 °С и

относительной влажности не более 80 % при температуре +25 °С.

Условия транспортировки и хранения

Утилизировать как электронную технику.

Предприятие изготовитель оставляет за собой право вносить

конструктивные изменения, без уведомления потребителя, с целью

улучшения качества и не влияющие на технические характеристики

и работу изделия.

Изделия реализуются через дилерскую сеть предприятия.

31,5

16,5

При отключении питания в памяти не сохраняется память

состояния контактов реле (включено или выключено).

Реле импульсное BIS-413i работает с выключателями без

фиксации (кнопочного типа), возможна работа с выключателями с

подсветкой.

Перед подключением изделия к электрической сети (в случае его

хранения или транспортировки при низких температурах), для

исключения повреждений вызванных конденсацией влаги,

необходимо выдержать изделие в теплом помещении не менее

2-х часов.

ВНИМАНИЕ!

Мощность нагрузки

Ток

контактов

реле

Категория применения

DC-1АC-15АC-3

Накаливания,

галогенные,

электронагре-

ватели

Люминес-

центные

Люминесцентные

скомпенсирован-

ные

ЭСЛ, LED

лампы с

ЭПРА

Электро-

двигатели

Катушки

контакторов

Безиндуктивная

нагрузка

постоянного тока

24V

230V

АC-1

Активная

нагрузка

7мкФ

0,35А

750VA

2000W 1000W 750W

500W

0,9kW

16A

16А

4000VA

Таблица 1

Свидетельство о приемке

Реле импульсное BIS-413i изготовлено и принято в соответствии с

требованиями ТУ BY 590618749.027-2017, действующей

технической документации и признано годным для эксплуатации.

Не выбрасывать данное устройство вместе

с другими отходами!

В соответствии с законом об использованном

оборудовании, бытовой электротехнический

мусор можно передать бесплатно и в любом

количестве в специальный пункт приема.

Электронный мусор, выброшенный на свалку

или оставленный на лоне природы, создает

угрозу для окружающей среды и здоровья

человека.

Штамп ОТК

Дата продажи

Дата выпуска

Драгоценные металлы отсутствуют!
