Протокол обмена данными (18 бит):

Количество бит данных – 8;

Стоповых бит – 1;

Бит четности – нет;

Код передачи данных – ASCII.

, , Данные (8 байт)kgCRLF

10.5 ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСА RS-422/485 (COM2)

Настройка параметров передачи данных RS-422/485 выполняется аналогично

настройке интерфейса RS-232C (см. пункт 10.4).

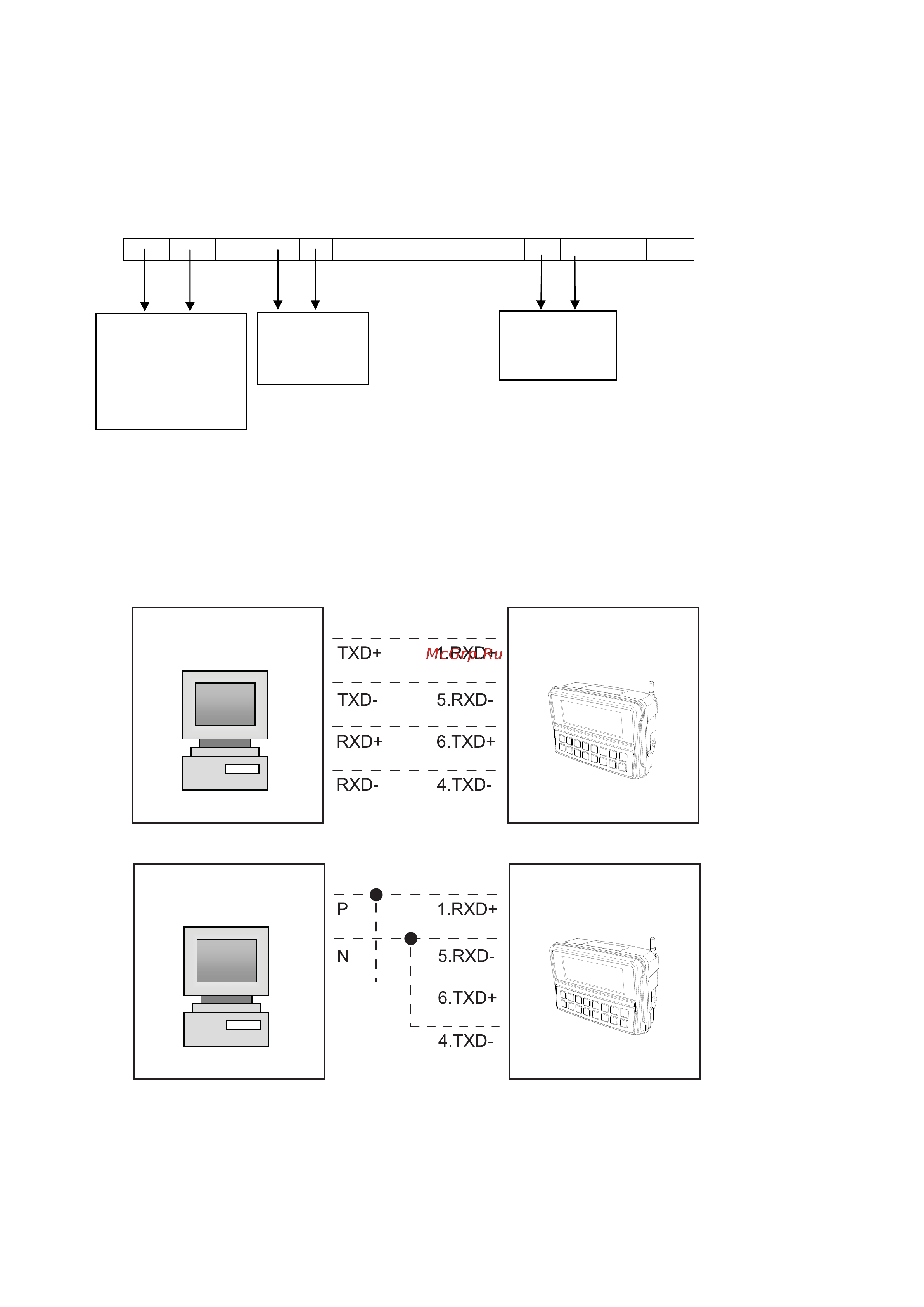

Ниже представлена схема подключения интерфейса RS-422/485 к компьютеру и

конвертеру (см. рисунок 10.1).

Подключение интерфейса RS-422

Подключение интерфейса RS-485

Рисунок. 10.1 – Схема подключения интерфейса RS-422/485 к компьютеру и конвертеру.

Примечание. Интерфейс RS-422/485 является опцией. Передача данных осуществляется

через последовательный порт COM2. Настройка интерфейса RS-422/485 выполняется в

режиме настроек (функция F32-35, см. пункт 9.2).

Признак

состояния:

-стабильное (ST);

-нестабильное (US);

-перегруз (OL).

Масса:

-брутто;

-нетто.

Единица

измерения

массы

КОМПЬЮТЕР ИНДИКАТОР

КОМПЬЮТЕР

ИНДИКАТОР
