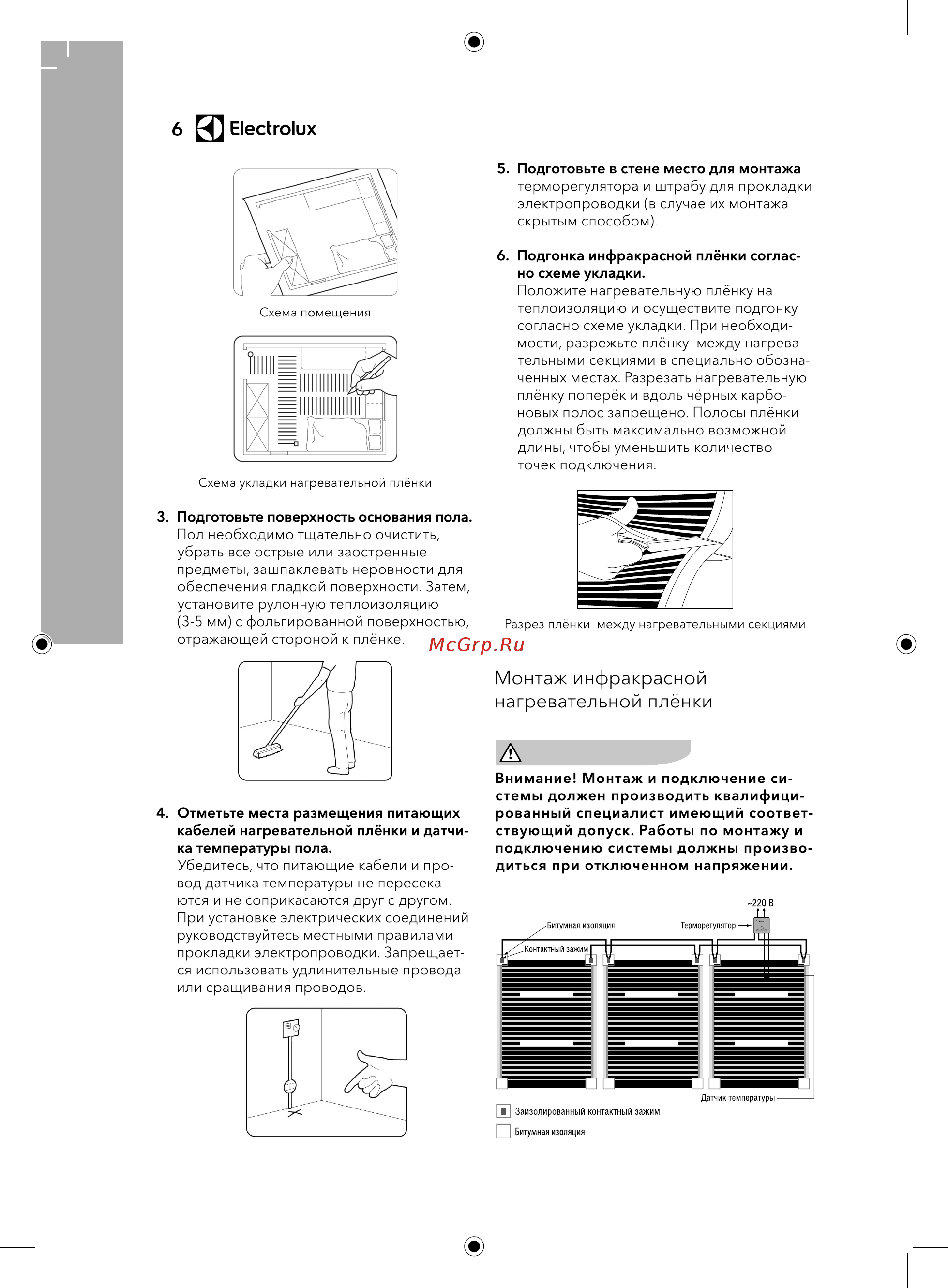

6ЙElectrolux 5 Подготовьте в стене место для монтажа терморегулятора и штрабудля прокладки электропроводки в случае их монтажа скрытым способом 6 Подгонка инфракрасной плёнки соглас но схеме укладки Схема помещения Положите нагревательную плёнку на теплоизоляцию и осуществите подгонку согласно схеме укладки При необходи мости разрежьте плёнку между нагрева тельными секциями в специально обозна ченных местах Разрезать нагревательную плёнку поперёк и вдоль чёрных карбо новых полос запрещено Полосы плёнки должны быть максимально возможной длины чтобы уменьшить количество точек подключения Схема укладки нагревательной плёнки 3 Подготовьте поверхность основания пола Пол необходимо тщательно очистить убрать все острые или заостренные предметы зашпаклевать неровности для обеспечения гладкой поверхности Затем установите рулонную теплоизоляцию 3 5 мм с фольгированной поверхностью отражающей стороной к плёнке Разрез плёнки между нагревательными секциями Монтаж инфракрасной нагревательной плёнки 4 Отметьте места размещения питающих кабелей нагревательной плёнки и датчи ка температуры пола Убедитесь что питающие кабели и про вод датчика температуры не пересека ются и не соприкасаются друг с другом При установке электрических соединений руководствуйтесь местными правилами прокладки электропроводки Запрещает ся использовать удлинительные провода или сращивания проводов Внимание Монтаж и подключение си стемы должен производить квалифици рованный специалист имеющий соответ ствующий допуск Работы по монтажу и подключению системы должны произво диться при отключенном напряжении
