Назначение и применение прибора

Обогреватели инфракрасные BIH-AP4-1.0-B, BIH-

AP4-2.0-B (далее обогреватели) представляют

собой электронагревательные приборы с тепло-

отдачей преимущественно инфракрасным из-

лучением. Обогреватели предназначены для ос-

новного, дополнительного и местного обогрева

промышленных, производственных, бытовых и

аналогичных помещений (квартиры, офисы, пред-

приятия торговли, спортзалы, учебные заведения,

предприятия общественного питания, склады, ан-

гары, предприятия агропромышленного комплек-

са и т. п.).

При применении в детских учреждениях - толь-

ко в качестве дополнительного обогрева.

Инфракрасное излучение проходит сквозь воздух

и обогревает предметы, стены и пол помещения,

от которых, в свою очередь, нагревается воздух.

Нагретый воздух, поднимаясь к потолку, постепен-

но остывает, при этом на уровне головы стоящего

человека температура воздуха оказывается на

1-2° С ниже температуры пола. В отличии от систем

конвективного отопления (тепловентиляторы,

электрорадиаторы, стационарные батареи), при

использовании которых, сначала нагревается воз-

дух по всему объему помещения, а от него пред-

меты и тела находящиеся в нем, система лучистого

отопления, примененная в данных обогревате-

лях, имеет ряд преимуществ:

• более низкая температура воздуха в по-

мещении, при комфортной температуре на по-

верхности предметов, пола, стен;

• оказывает минимальное воздействие на отно-

сительную влажность воздуха, благодаря чему,

воздух не высушивается;

• экономия электроэнергии;

• более низкая конвекция (тепловое движение

объемов воздуха) снижает количество пыли,

поднимаемой с пола;

• обогреватели не создают «эффекта жженого

воздуха» в отличии от обогревателей с высо-

кой температурой рабочей поверхности.

Конструкция обогревателей позволяет приме-нять

их как единичный обогреватель, так и в любых не-

обходимых количествах при соблюдении расстоя-

ний между обогревателями не менее 10 см.

Технические характеристики

Устройство и принципы работы

прибора

Несущая конструкция состоит из стального корпуса

с крышкой и алюминиевых излучающих панелей

сустановленными в них нагревательными элемен-

тами (далее ТЭНы).

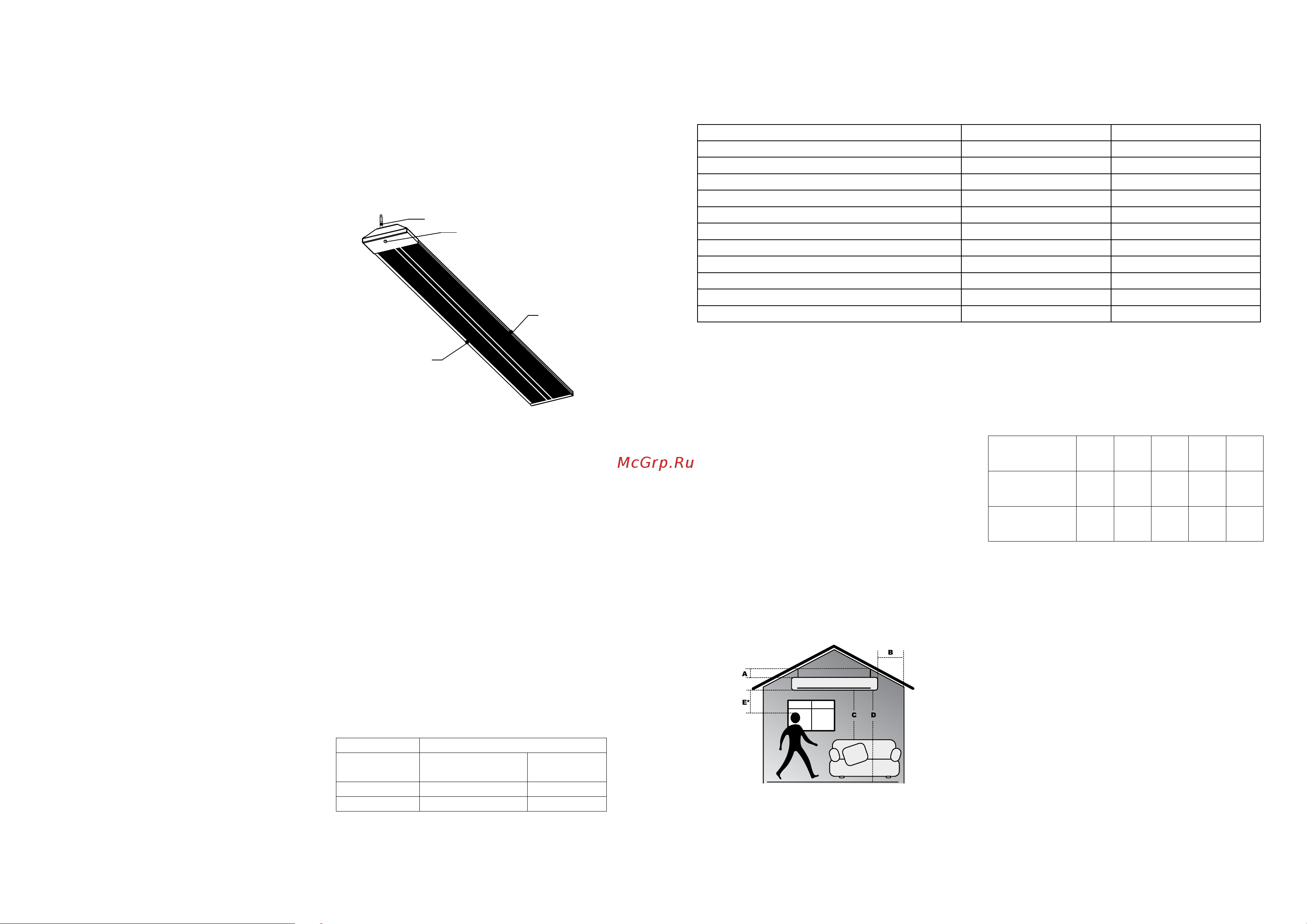

Рис. 1

1 – Корпус

2 – Излучающая панель

3 – Крышка

4 – Вывод кабеля для подключения

Подключение прибора осуществляется через

трехжильный кабель, выходящий из корпуса при-

бора. Принцип действия обогревателя: при за-

мыкании контактов выключателя, ток нагревает

ТЭН, отчего нагреваются излучающие панели и ис-

пускают направленное инфракрасное излучение,

нагревающее поверхности предметов. При этом

температура на поверхности предметов будет

различной в зависимости от их поглощательных

свойств (цвет поверхности, материал), угла паде-

ния инфракрасных лучей, формы и площади по-

верхности.

Примерная площадь обогрева инфракрасных

обогревателей BALLU:

Модель Площадь обогрева

Дополнительный

обогрев (м

)

Основной

обогрев (м

)

BIH-AP4-1.0-B до 20 до 12

BIH-AP4-2.0-B до 40 до 20

Ориентировочные размеры зоны обогрева можно определить ис-

ходя из угла инфракрасного излучения в 120

Подготовка к работе

Монтаж обогревателей и подключение их к сети

должны проводить аттестованные работники

специализированных мастерских в строгом со-

ответствии с требованиями безопасности, и с

требованиями ПУЭ («Правила устройства элек-

троустановок»).

Правила установки обогревателя

Для комфортного пребывания людей в жилых,

офисных и рабочих помещениях мощность инфра-

красного обогревателя необходимо подобрать та-

ким образом, чтобы температура пола составляла

20 °С, в этом случае температура воздуха на уров-

не головы человека будет 18-19 °С (см. рисунок 2).

Рис. 2

Для E: при длительном нахождении в зоне обогрева.

Правила установки инфракрасного обогревателя

BALLU (минимальные расстояния от прибора до

поверхностей).

Технические характеристики

Параметр/Модель BIH-AP4-1.0-B BIH-AP4-2.0-B

Номинальная мощность, кВт 1,0 2,0

Напряжение питания, В~Гц 230 ~ 50 230 ~ 50

Максимальный номинальный ток, А 4,5 9,1

Степень защиты IP 54 IP 54

Класс электрозащиты I класс I класс

Площадь обогрева, м

до 20 до 40

Высота установки, м 2,4-3,5 2,4-4,5

Размеры прибора (ШхВхГ), мм 130х40х1300 255х40х1300

Размеры упаковки (ШхВхГ), мм 150х55х1360 280х55х1330

Вес нетто, кг 3,2 6,5

Вес брутто, кг 3,6 7,2

* Указана ориентировочная площадь обогрева. Значение может отличаться в зависимости от реальных условий эксплуатации.

Площадь обогрева зависит не только от мощности обогревателя, но и от типа помещения, высоты потолка, материала стен, потолков,

количества и площади остекления, наличия дверей и др.

Минимальные расстояния от прибора до

других поверхностей

Модель (мм)

А В С D Е

BIH-AP4-

1.0-B

100* 150 500 1800 700

BIH-AP4-

2.0-B

100* 150 500 1800 1500

А - Расстояние от прибора до потолка (потолок из материалов

класса *-D и класса **-В).

В - Расстояние от прибора до стен (наличие штор и занавесей не

допускается).

С - Расстояние от прибора до легковоспламеняющихся предметов

(мебель, бытовая техника).

D - Расстояние установки прибора от уровня пола.

Е - Расстояние от прибора до людей при продолжительном на-

хождении под ним.

* Класс D – деревянная отделка

** Класс В – плита гипсовая окрашенная
