Интенсивность теплового облучения*

Интенсивность теплового облучения на человека

не должна превышать норм, указанных в таблице.

Темпера-

тура

воздуха,

°С

Нормы интенсив-

ности теплового

облучения, Вт/м

Относи-

тельная

влажность

воздуха, %

Скорость

движения

воздуха,

м/с, не

более

Головы Туловища

11 60 150 15-75 0,4

12 60 125 15-75 0,4

13 60 100 15-75 0,4

14 45 75 15-75 0,4

15 30 50 15-75 0,4

16 15 25 15-75 0,4

ПРИМЕЧАНИЕ

Данные в таблице приведены согласно приложению

2 к СП 2.2.1.1312-03 «Гигиенические требования к

проектированию вновь строящихся и реконструи-

руемых промышленных предприятий», утвержден-

ные Главным государственным санитарным врачом

Российской Федерации 22 апреля 2003 года.

ВНИМАНИЕ!

При длительном нахождении в зоне обогрева рас-

стояние от излучающих панелей обогревателя до

человека или животного при температуре возду-

ха в помещении ниже +11 °С должно быть не ме-

нее 0,7 м - для BIH-AP4-1.0-B, не менее 1,5 м – для

BIH-AP4-2.0-B.

Монтаж обогревателей BIH-AP4-1.0-B,

BIH-AP4-2.0-B

В комплекте с прибором поставляются крон-

штейны для крепления к стене и к прибору. Также

в комплекте поставки герметичая клеммная ко-

лодка для подключения прибора к штепсельной

вилке либо к стационарной проводке.

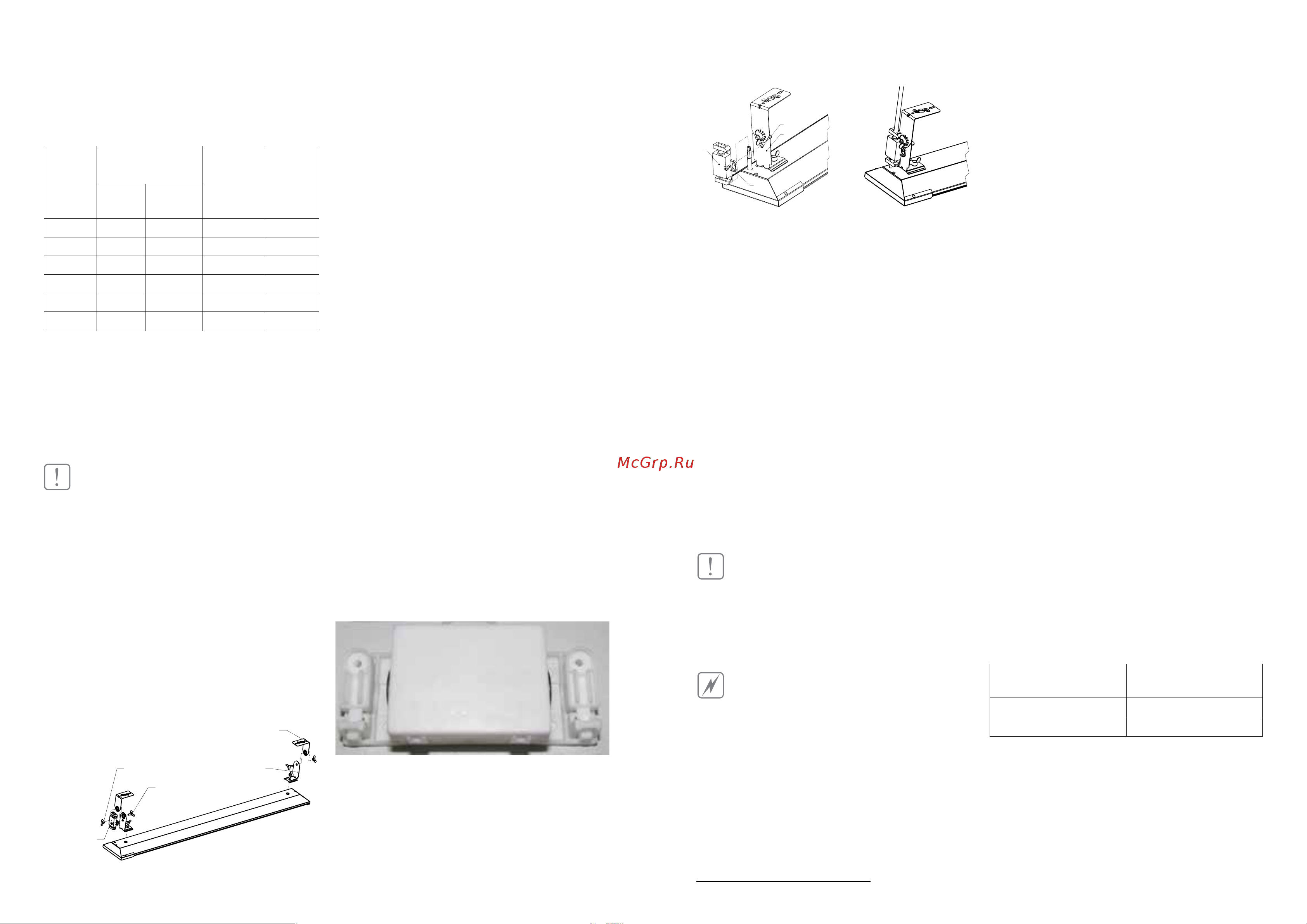

Рис. 3

В соответствии с расстояниями между шурупами,

просверлите в стене/потолке отверстия, вставьте

2 дюбеля и закрутите 2 шурупа.

На задней части прибора имеются 2 отверстия

с резьбой. Соедините две детали каждого крон-

штейна между собой с помощью барашковых

винтов и гаек М6. Прикрутите кронштейны к при-

бору барашковыми винтами М6. Закрепите при-

бор в сборе с кронштейнами на стене или потол-

ке. Подвесьте прибор на выбранную поверхность

строго параллельно полу.

ПРИМЕЧАНИЕ

В зависимости от материала и устройства потолочных

конструкций, обогреватель крепится на соответству-

ющие крепёжные элементы, выбираемые из условия

прочности.

Прочность потолка, либо конструкций, на которые

крепится обогреватель, должна быть достаточной, что-

бы выдерживать 5-кратную массу обогревателя.

Подключение обогревателей BIH-AP4-1.0-B

Подключение обогревателей к стационарной

проводке производится кабелем с сечением

жил не менее 1,0 мм

через клеммную колодку.

Подключение обогревателей BIH-AP4-2.0-B

Подключение обогревателей к стационарной

проводке производится кабелем с сечением

жил не менее 1,5 мм

через клеммную колодку

(рис. 4). Колодка снабжена сальниками для вво-

да и вывода кабеля, а также двумя зажимами,

для фиксации кабеля. Внутри корпуса находится

трехконтактная клеммная колодка.

Рис. 4 Клеммная колодка в сборе

После подключения кабелей и фиксации их в за-

жимах колодку необходимо закрепить к прибору

в соответствии с рис. 5:

Рис. 5

1 - Кронштейн для подвеса; 2 - Герметичная клеммная

колодка; 3- Крепежный винт; 4 - резьбовое отверстие

ПРИМЕЧАНИЕ

При монтаже двух и более обогревателей должно быть

обеспечено их параллельное подключение к стацио-

нарной проводке и установка кабелей и выключателя

на общий суммарный ток и соответствующего автомата

защиты.

ПРИМЕЧАНИЕ

При монтаже обогревателей следует избегать прикос-

новения руками к излучающим панелям для исключе-

ния загрязнения рабочих поверхностей.

Подключение обогревателей

к электрической сети

Подключение обогревателя к сети производить

согласно приложению, при этом в стационарной

проводке должно быть установлено средство для

отсоединения от источника питания с обеспечени-

ем полного снятия напряжения питания.

ВНИМАНИЕ!

При подключении обогревателя к электрической

сети обратить особое внимание на выполнение

надежного электрического соединения заземляю-

щего контакта блока зажимов с заземляющей жи-

лой кабеля стационарной проводки.

ОСТОРОЖНО!

Перед монтажом обогревателя необходимо вы-

полнить следующие мероприятия по безопасно-

сти работ: снять напряжение с подводящего кабе-

ля; повесить предупредительные плакаты в местах

возможного включения напряжения.

Подготовка к работе

Кронштейн для

крепления к поверхности

Кронштейн для

крепления к прибору

Барашковый винт

Барашковая гайка

Герметичная

клеммная колодка

Установка терморегулятора*

Назначение

Устройства терморегулирования (терморегуляторы)

позволяют с высокой точностью управлять работой

инфракрасных обогревателей для поддержания в

помещении заданной температуры. При этом ин-

фракрасные обогреватели работают в максимально

экономичном режиме, исключая недогрев или пере-

грев помещения. В отсутствие людей в помещении

достаточно поддерживать температуру +5 °С, что

позволяет дополнительно сэкономить электроэнер-

гию и избежать вымораживания помещения.

Выбор места подключения

Для обеспечения эффективной работы тер-

морегулятора его необходимо устанавливать в

зоне, свободной от воздействия каких-либо источ-

ников тепла (в том числе и инфракрасного обогре-

вателя), а так же возле окна или двери во избежа-

ние его неточной работы. Высота точки монтажа

должна составлять 1,5м над уровнем пола. В каж-

дое отдельное помещение устанавливается один

терморегулятор. К одному терморегулятору воз-

можно подключить несколько инфракрасных обо-

гревателей, установленных в одном помещении.

Монтаж терморегулятора

Инфракрасные обогреватели подключаются к тер-

морегулятору согласно схеме подключения (см.

приложения к данной инструкции), который под-

держивает заданную температуру в помещении.

Обогреватели работают пока в помещении не до-

стигнута заданная на терморегуляторе темпера-

тура, после чего отключаются и не включаются до

того момента, пока температура не упадет на 2-3 °С

меньше заданной.

Подбор терморегулятора

Для регулирования температуры в помещении к ин-

фракрасному обогревателю необходимо подобрать

терморегулятор с датчиком температуры по воздуху.

Одной из технических характеристик терморегулято-

ра является– значения силы тока (А), т. е. максималь-

ная подключаемая нагрузка. Значение силы тока

* Терморегулятор и магнитный пускатель являются опцией и не входят в комплект поставки.

Модель

Максимальная сила

тока обогревателя

BIH-AP4-1.0-B 4,5 А

BIH-AP4-2.0-B 9,1 А
