5.3. Схема электрических соединений и узлов показана на рис. 3. В цепь питания нагревателя включены рокерный EK1

переключатель с подсветкой , термовыключатель защиты от перегрева . SA1 SK1

5.4. При включении спираль внутри кварцевой трубки раскаляется, обеспечивая мощный поток инфракрасного излучения.

Отражающий экран обеспечивает более эффективное использование потока излучения, перенаправляя его в сторону

помещения. Время выхода на режим номинальной мощности — не более 1 минуты.

5.5. Инфракрасное излучение нагревает поверхности предметов, а затем нагретые поверхности начинают нагревать

воздух. Температура на поверхности предметов будет различной в зависимости от их свойств: цвета поверхности,

материала, а также формы, площади поверхности и угла падения лучей, расстояния до обогревателя.

5.6. Индикация включения (нагрева) обогревателя обеспечивается подсветкой рокерного переключателя: клавиша

подсвечивается при нагреве и гаснет при срабатывании термостата.

5.7. Подключение обогревателя к питающей сети производится шнуром питания 3х0,75мм² с вилкой Schuko (CEE 7/4, DIN

49441), обеспечивающей надёжное подключение к защитному проводнику (PE).

5.8. Обогреватель имеет защитный термовыключатель, обеспечивающий автоматическое выключение нагревателя при

нагреве корпуса обогревателя в контрольной точке до +120°С. После остывания корпуса подача питания на нагреватель

восстанавливается.

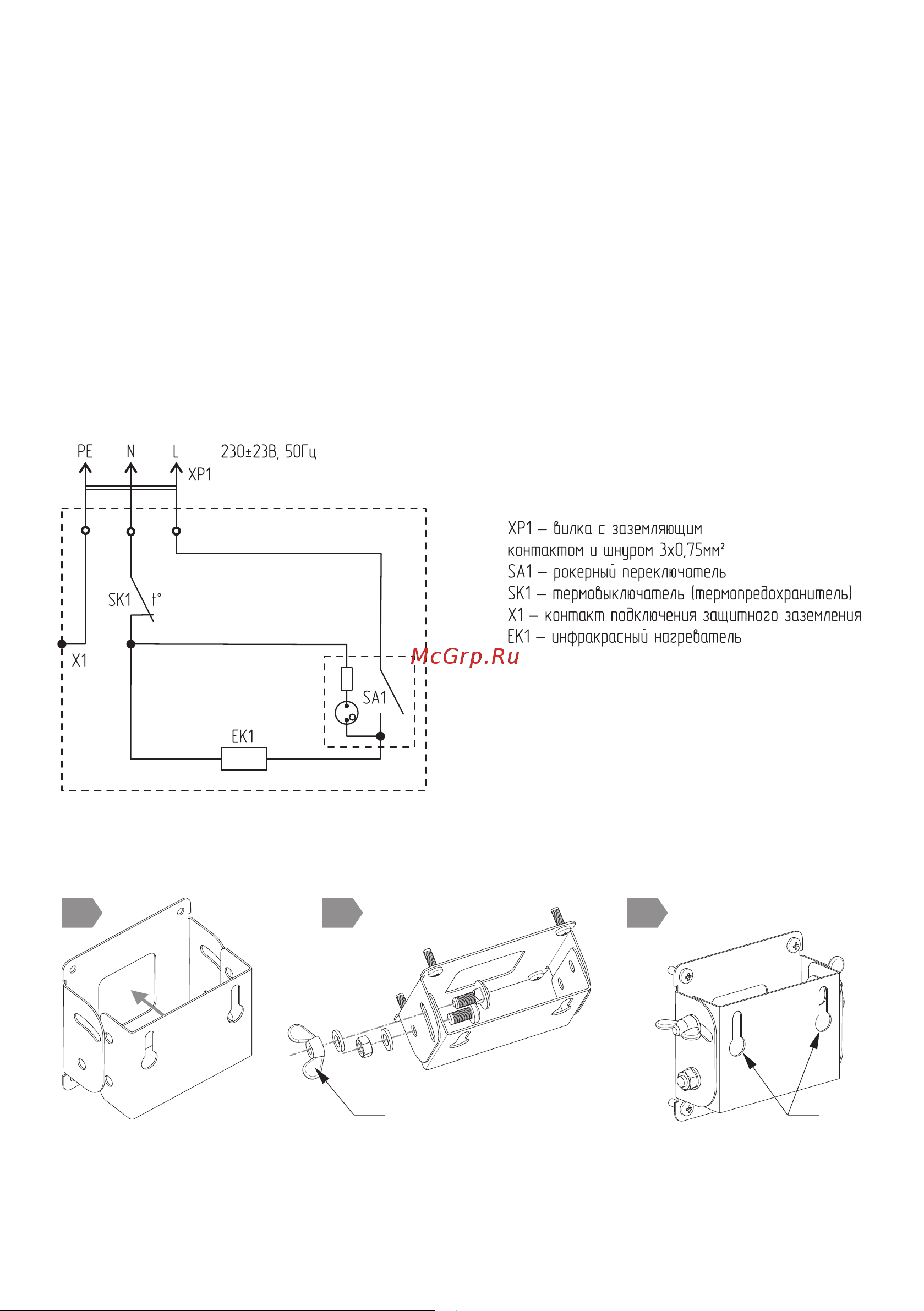

Рисунок 3.

Электрическая схема обогревателя

Рисунок 4.

Схема сборки стенового кронштейна.

1. Отверстия для монтажа на стену, 2. Барашковая гайка.

1 2 3

2 1
