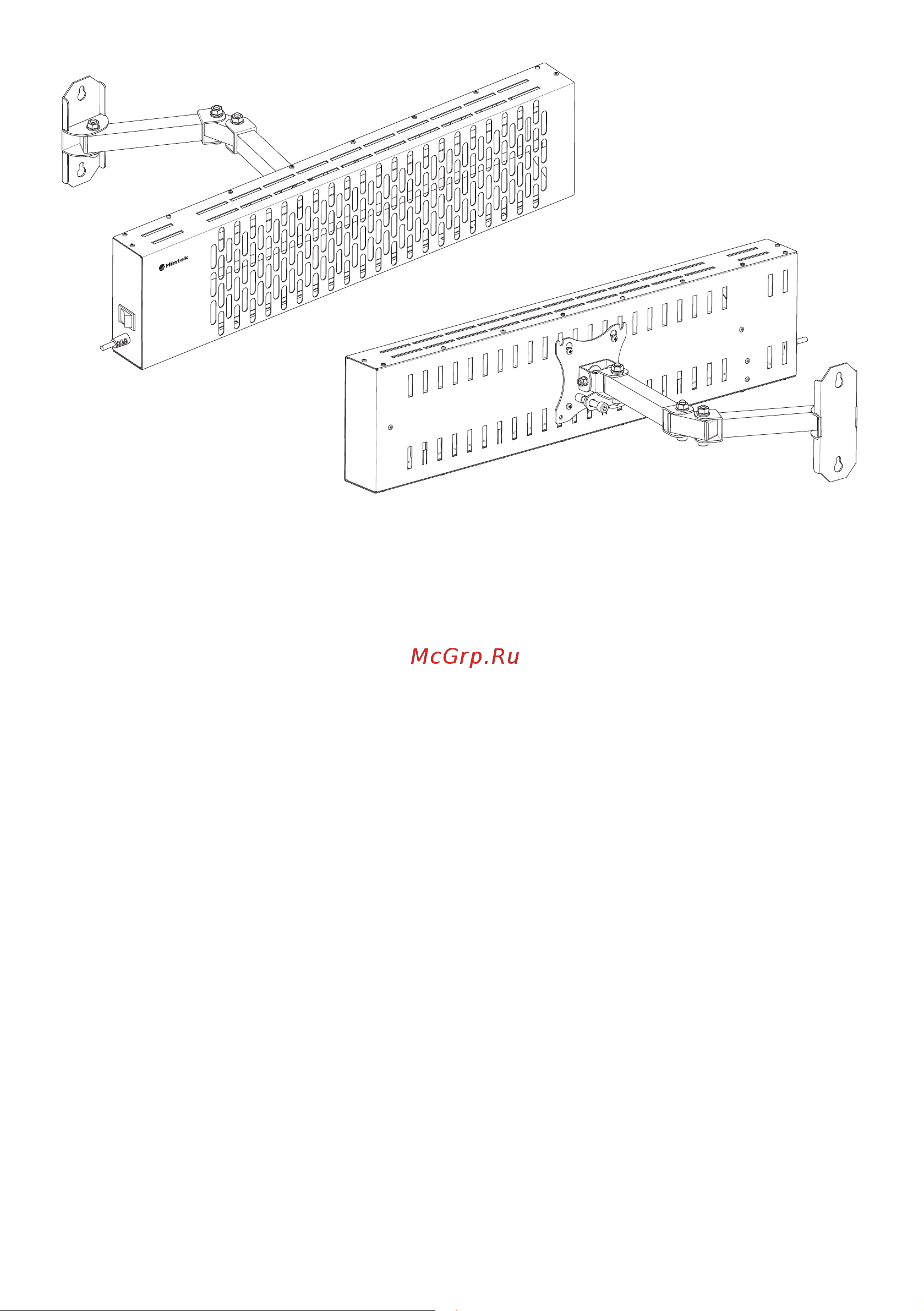

Рисунок 5.

Пример использования кронштейна с системой крепления VESA MIS-D 75.

6. ПОДГОТОВКА К РАБОТЕ И МОНТАЖ

6.1. Перед установкой обогревателя следует убедиться в отсутствии механических повреждений корпуса, нагревателя,

шнура питания и органов управления. Снять рекламные наклейки (при наличии).

СНЯТЬ ЗАЩИТНУЮ ПЛЕНКУ С ЛИЦЕВОЙ ПОВЕРХНОСТИ ОБОГРЕВАТЕЛЯ!

6.2. Собрать кронштейн (см. рис. 4). Обратите внимание на правильность расположения отверстий на деталях!

6.3. Прикрутите кронштейн к корпусу обогревателя таким образом, чтобы расположение отверстий для монтажа на стену

(1) (см. рис. 4) совпадало с рисунком 1, 2.

6.4. При выборе места установки следует учитывать правила размещения, описанные в разделе 7.

6.5. Прибор следует устанавливать только в горизонтальном расположении, панель управления должна находиться с левой

стороны, шнур питания – снизу.

6.6. На стене с помощью уровня и рулетки (линейки) следует разметить отверстия для монтажа обогревателя. Размеры для

разметки приведены на рис. 1, 2.

6.7. Для установки используйте дюбели для кирпичных и бетонных стен, для газосиликата (шлако-, керамзитоблоков) —

специальный крепёж. Просверлите отверстия, установите дюбели, вверните шурупы.

6.8. Навесьте обогреватель на стену.

6.9. Выберите угол наклона обогревателя. Затяните барашковые гайки (2) (см. рис. 4).

6.10. Подключите обогреватель к бытовой электрической сети. Рекомендуется подключение к розеткам с рабочим током

16А и проводкой с сечением жилы провода не менее 2,5мм².

6.11. Включите обогреватель рокерным переключателем.

6.12. После выключения прибора необходимо некоторое время для того, чтобы остыл корпус и нагревательный элемент. Не

производите транспортировку и не прикасайтесь к поверхности прибора сразу после выключения.
