Ред.2
13
Схемы подключения обогревателей к стационарной проводке

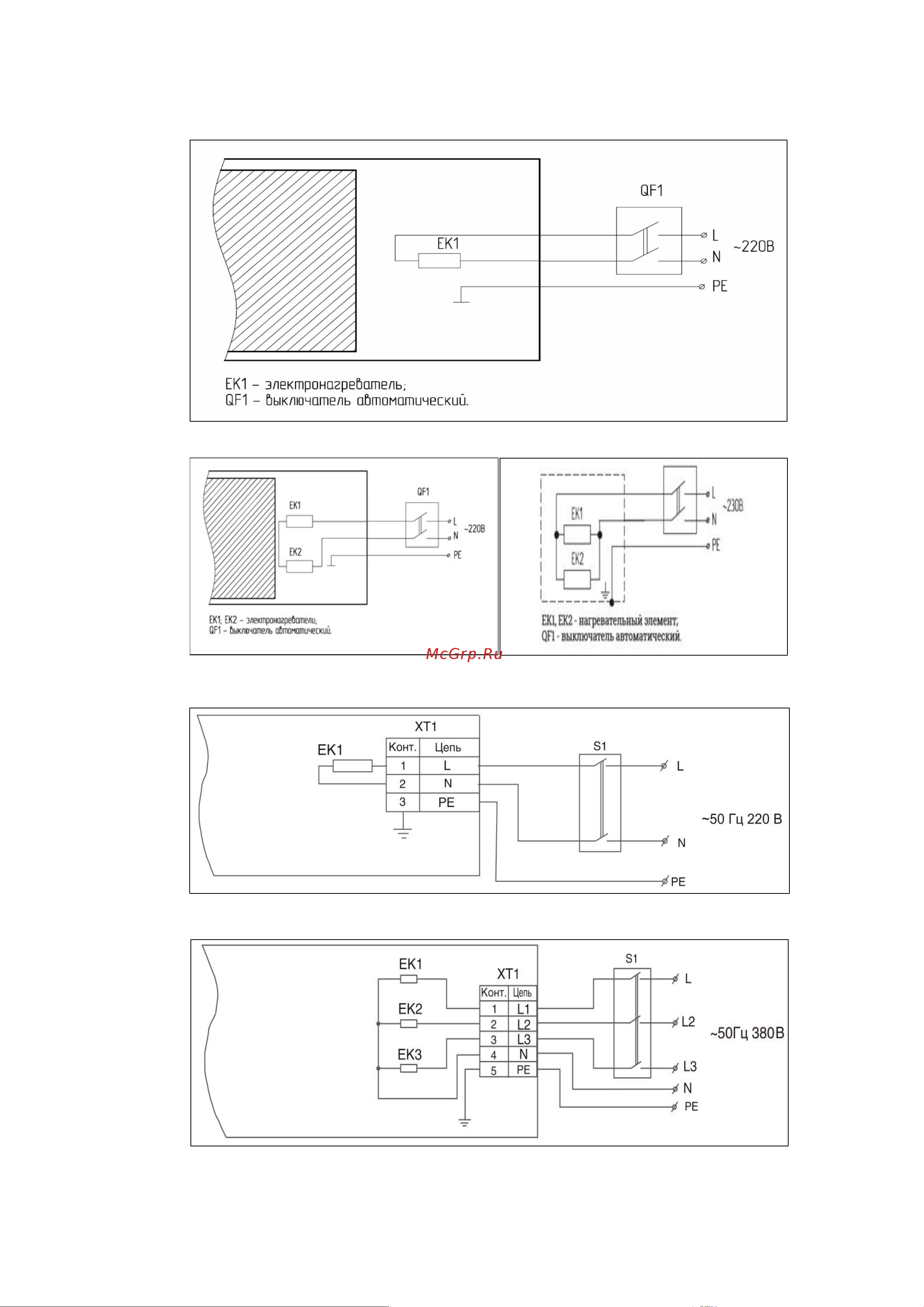

Рис. 4. Обогреватели ИКО-800; ИКО-1000; ИКО-1500
Рис. 5. Обогреватель ИКО-2000 Обогреватель ИКО-2000К
Рис. 6. Обогреватели ИКО-1000Т; ИКО-1500Т; ИКО-2000Т
Рис. 7. Обогреватель ИКО-3000Т
