инструкция по эксплуатации станка JET мод. BD-7
14
шестерен В и С и регулировочную планку
«А» таким образом, чтобы все шестерни
вошли в зацепление, затем затяните
регулировочные гайки. Не перетяните гайки,
но убедитесь, что зазор очень маленький.
Проверните шпиндель рукой, чтобы
убедиться, что зазор маленький. Установите
кожух на место и затяните два крепёжных
шестигранных болта
ОБСЛУЖИВАНИЕ
Для оптимальной производительности очень
важно, чтобы токарный станок правильно
обслуживался.
Учитывайте, что приводные ремни (плоские,
клиновые, поликлиновые), используемые в
конструкции станка, относятся к деталям
быстроизнашивающимся, требуют контроля
износа и натяжения и периодической
замены. Гарантия на такие детали не
распространяется. Защитные кожуха,
отдельные детали из пластика и алюминия,
используемые в конструкции станка,
выполняют предохранительные функции.
Замене по гарантии такие детали не
подлежат.
ПЕРЕД ИСПОЛЬЗОВАНИЕМ
Всегда проверяйте станок перед
использованием. Любые повреждения
должны быть отремонтированы, а
неполадки устранены.
Повреждения обработанных поверхностей
необходимо устранить при помощи оселка.
Перед началом использования проверьте
гладкое движение всех деталей при помощи
руки.
Капните несколько капель масла в обе
смазочные канавки подшипника ходового
винта (каждый концевой кронштейн один
или два раза в день, если используется
непрерывно).
Капните несколько капель также в
смазочную канавку резцовых салазок
крестового суппорта расположенную на
верхней поверхности салазок, между двумя
винтами с шестигранными головками под
ключ.
ПОСЛЕ ИСПОЛЬЗОВАНИЯ
Удалите со станка всю мелкую
металлическую стружку и тщательно
очистите все поверхности. Если
использовалась СОЖ, убедитесь, что она
полностью стекла с поддона.
Все детали должны быть сухими, а все
обработанные поверхности должны быть
слегка смазаны маслом.
Всегда снимайте резцы и храните их в
безопасном месте.

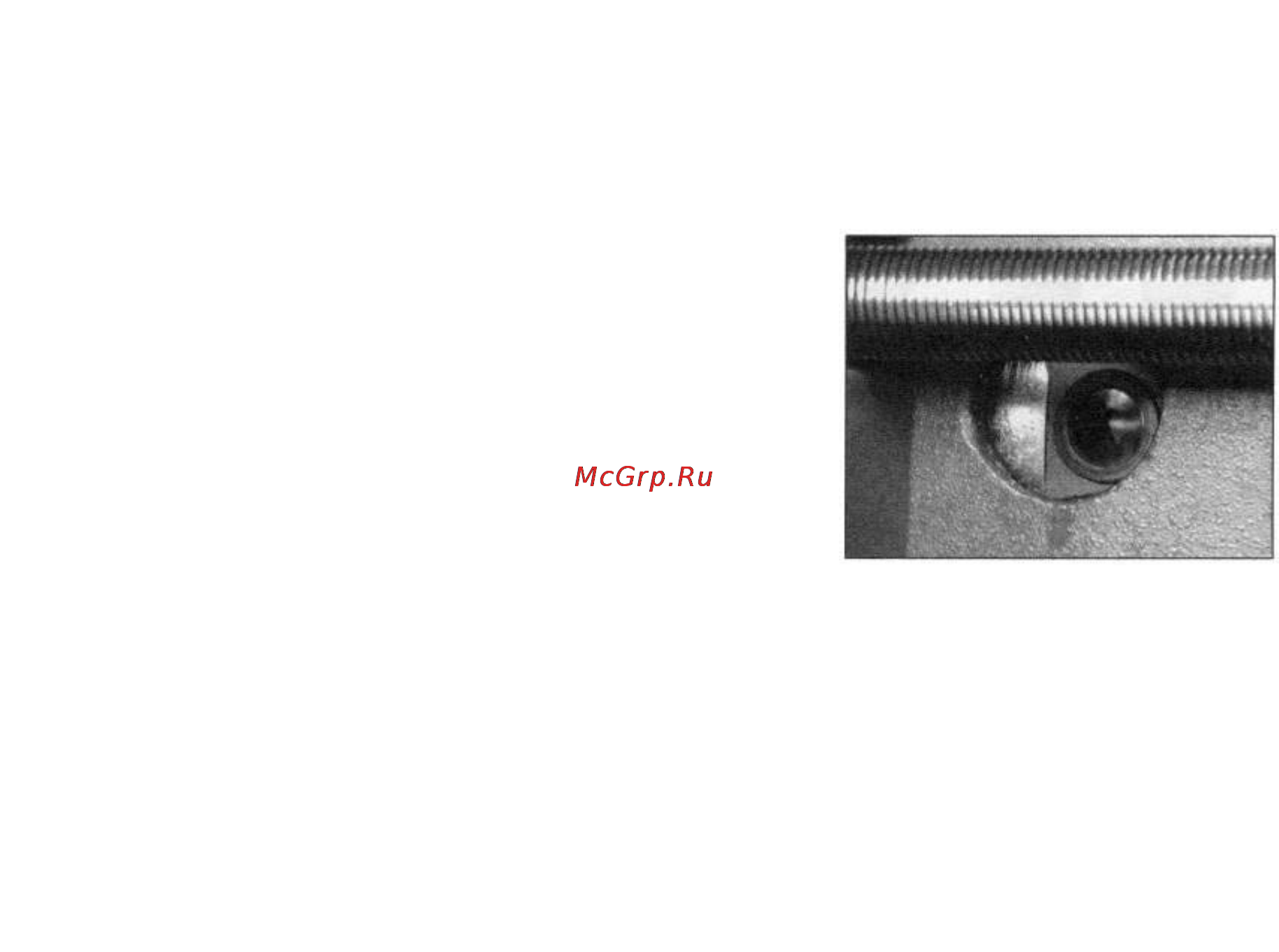

ЩЕТКИ МОТОРА
Щетки мотора можно заменить, открутив
колпачки в верхней части мотора, под
передней бабкой, Рис. 11
Рис.11
НАСТРОЙКИ И РЕГУЛИРОВКИ
Иногда появляется необходимость
перенастроить различные детали, чтобы
сохранить оптимальную
производительность. Ниже указаны
регулировки, которые возможно провести.
А. НАСТРОЙКА ПОПЕРЕЧНОГО
СУППОРТА
Поперечные салазки установлены на
направляющую типа "ласточкин хвост", как
показано на Рис. 12. Между скошенными
поверхностями с одной стороны
"ласточкиного хвоста вставлен"
«регулировочный клин», который можно
затянуть по отношению к "ласточкиному
хвосту" при помощи трех регулировочных
винтов, установленных по его длине.
Регулировочные винты можно найти с
правой стороны направляющих, прямо под
рукояткой резцовых направляющих
крестового суппорта. Со временем на
сопряженных поверхностях появляется
износ в результате "небрежных" действий.
Чтобы провести настройку
«регулировочного клина», необходимую по
причине износа и для ровного и равного
движения суппорта, выполните следующие
действия:
1. Равно ослабьте все стопорные гайки
и винт на регулировочных винтах, т.е.
используя одинаковое количество оборотов
для каждого винта. Необходимо твердо
держать суппорт. Попробуйте повернуть
рукоятку, но не прилагайте к ней усилий.
