инструкция по эксплуатации станка JET мод. BD-7

2. Открутите каждый регулировочный

винт только на одну четверть оборота, затем

зажмите стопорные гайки.

3. Проверьте опять, повернув рукоятку,

движение должно быть ровным и плавным

по всей ее длине

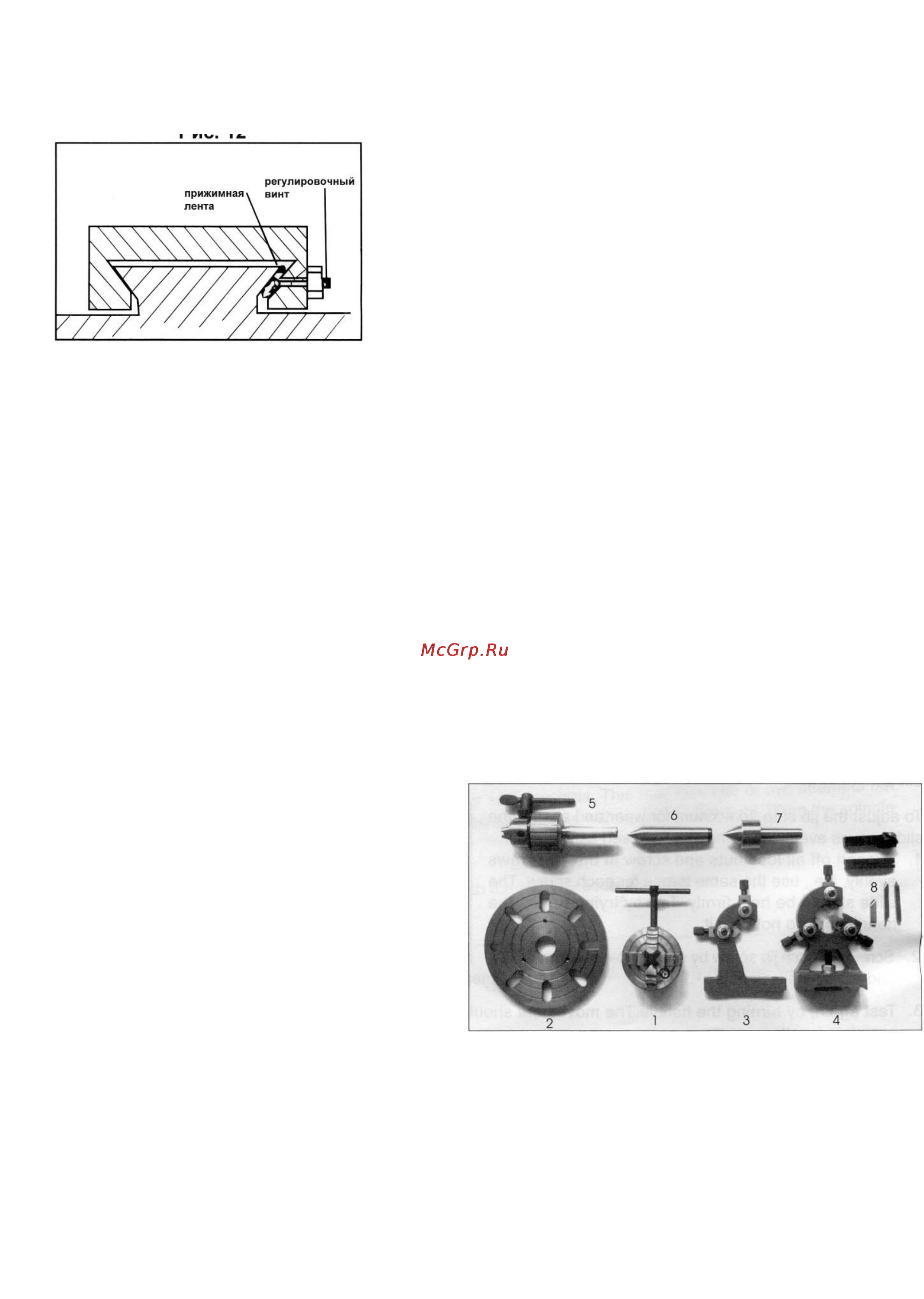

Рис.12

4. Если движение слишком слабое,

закрутите все регулировочные винты

обратно на одну восьмую оборота и

попробуйте еще раз. Подобным

образом, если движение слишком тугое,

открутите регулировочные винты на

одну восьмую оборота, пока не получите

правильную настройку.

5. Затяните все стопорные гайки,

позаботившись о том, чтобы не

сдвинуть при этом регулировочные

винты.

6. Когда закончите, отведите салазки

полностью назад и нанесите масло на

все сопряженные поверхности и резьбу

винта подачи, затем верните салазки

обратно в обычное положение.

Б. РУКОЯТКА ПОПЕРЕЧНОГО

СУППОРТА

Ход подачи поперечного суппорта должен

быть плавным, шкала должна вращаться

вместе с рукояткой.

Неплавный ход может быть результатом

попадания стружки или других частиц между

соприкасающимся частями. Открутите

крепежный винт рукоятки. Снимите рукоятку

и вытащите лимб со шкалой; следите за

тем, чтобы из паза под кольцом не

вывалился маленький рессорный лист.

Очистите и соберите снова. Необходимо

придерживать рессорную пластину с

помощью отвёртки, или другого

инструмента, и нажимая на неё, установите

кольцо на ось.

C. РЕГУЛИРОВКА ВЕРХНЕГО СУППОРТА

Верхний суппорт регулируется таким же

образом, как и поперечный суппорт.

Крепёжные винты находятся с левой

стороны салазок, т. е. на передней

поверхности станка.

ПРИМЕЧАНИЕ: важно, чтобы поперечный и

верхний суппорты были отрегулированы

правильно. Необходимо регулировать

суппорты очень осторожно и аккуратно.

Неправильная регулировка может привести

к плохому качеству обработки, поскольку

неправильно будет работать резец. Важно,

чтобы не было значительных люфтов в

суппортах.

АКСЕССУАРЫ

В наличии имеется целый ряд аксессуаров

для различного применения на вашем

станке. Мы можем предложить следующие

аксессуары:

1. Независимый 4-х кулачковый патрон Ø80

мм.

2. Планшайба – Ø160 мм.

3. Подвижный люнет

4. Неподвижный люнет

5. Сверлильный патрон задней бабки 13 мм

6. Центр передней бабки (Mk3)

7. Вращающийся центр (задняя бабка -

Mk2)

Набор из 6 режущих инструментов:

включает инструменты: резьбовой 60°,

канавочный, подрезной, проходной.

8. Шестигранный ключ (не показан)

Рис.13

ВНЕШНИЕ КУЛАЧКИ ДЛЯ 3-Х

КУЛАЧКОВОГО ПАТРОНА

Для замены кулачков с помощью торцового

ключа для зажимного патрона полностью

разведите кулачки, затем можно будет

вынуть каждый кулачок во время поворота.

Замените их внешними кулачками.

Сегменты резьбы кулачков ступенчатые, как
