показано на Рис. 14. Они пронумерованы от
1 до 3. Обратите внимание, что соединения
находятся внутри патрона. Поэтому
необходимо собирать кулачки в
определённом порядке.
Расположите их, как показано на Рис. 14 и
установите в таком же порядке по часовой
стрелке в пазы патрона, поворачивая
торцевой ключ для зажимного патрона.
Сведите кулачки и проверьте, что все
кулачки сходятся в центре. Если кулачок
оказался снаружи, полностью откройте
кулачки, надавите на кулачок, поворачивая
торцовый ключ до тех пор, пока кулачок не
встанет на своё место. Снова проверьте,
чтобы все кулачки сходились в центре.

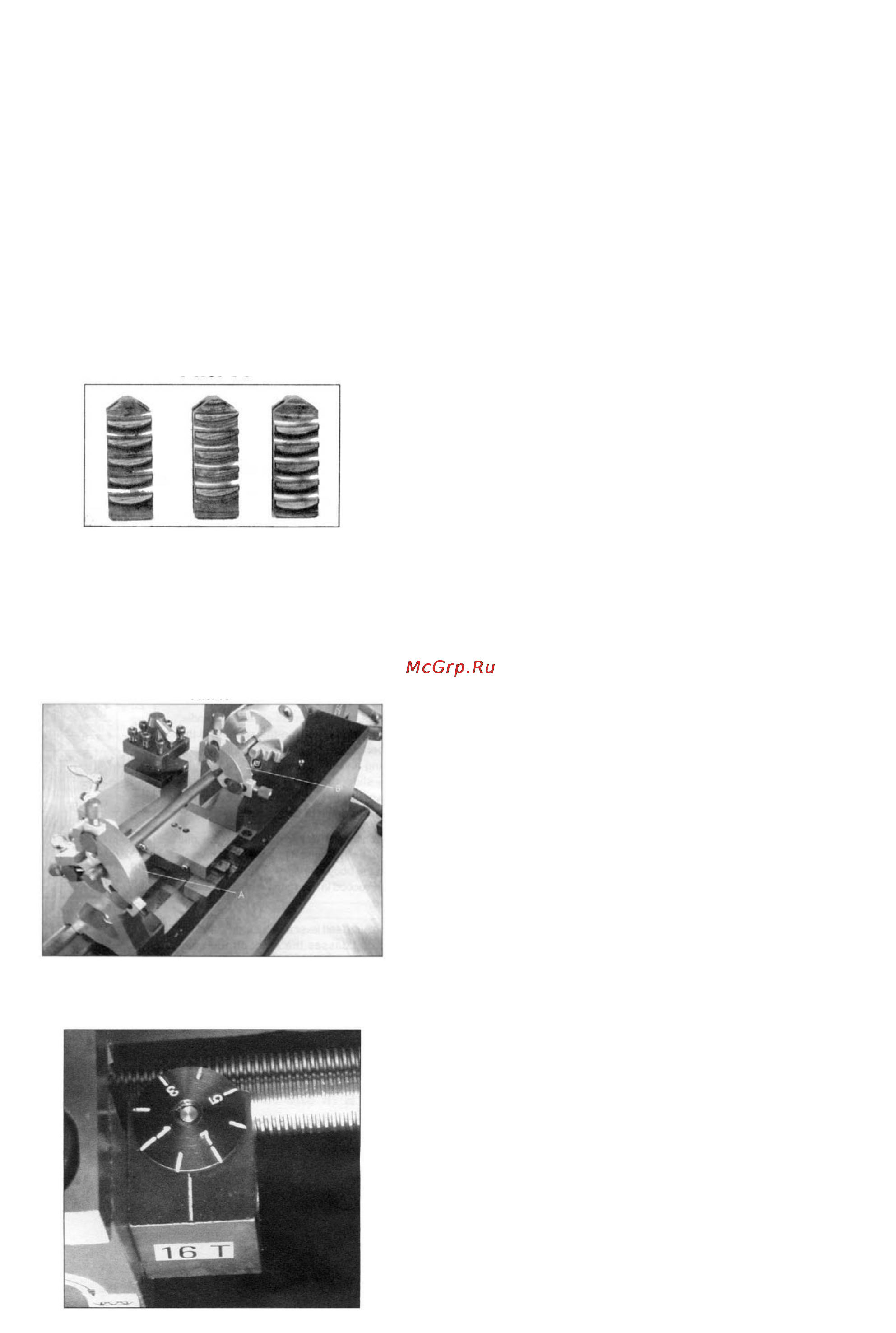

Рис.14
Подвижный и неподвижный люнеты.
На Рис.15 изображены подвижный люнет )
и неподвижный люнет (В), закреплённые на
станке. Они используются для поддержки
длинных заготовок.
Рис.15
РЕЗЬБОУКАЗАЕТЛЬ (опция)
Рис.16
Резьбоуказатель установлен на фартуке
суппорта рядом с рукояткой автоматической
подачи, Рис.16. Резьбоуказатель
соединяется с винтом подачи, и индикатор
вращается вместе с винтом подачи. На
указателе по кругу расположены 8 меток,
они служат для того, чтобы определять
точное положение резьбы винта подачи по
отношению к суппорту.
Номера на шкале колонны соответствуют
номерам на индикаторе. Следовательно,
чтобы нарезать резьбу 20 TPI, необходимо
использовать значения 1, 3, 5 или 7.
Необходимо выполнить следующие
действия:
1. Выберете одно значение на
резьбоуказателе, которое соответствует
номеру на шкале индикатора стола (на
нашем примере это могут быть 1, 3, 5 или 7).
Когда линия пройдёт мимо значения на
резьбоуказателе, резко опустите вниз
рукоятку автоподачи и начните нарезать
резьбу.
2. Когда резец дойдёт до конца резьбы,
ослабьте рукоятку подачи, не выключайте
станок.
3. Отведите резец назад, используя
рукоятку подачи поперечного суппорта,
следите за значениями на шкале и точным
количеством оборотов. Отведите суппорт в
исходное положение и повторно установите
резец, задав необходимое число оборотов
для поперечного суппорта, и установите
необходимую глубину реза.
4. Во время работы станка следите за
резьбоуказателем, когда отметка с таким же
номером пройдет номер на индикаторе
стола, снова опустите рукоятку автоподачи.
Повторяйте эти рабочие операции до
полной готовности резьбы.
Опускание рукоятки автоподачи, когда
определённая линия на резьбоуказателе
проходит отметку на индикаторе стола,
предохраняет разрезную гайку механизма
автоподачи.
