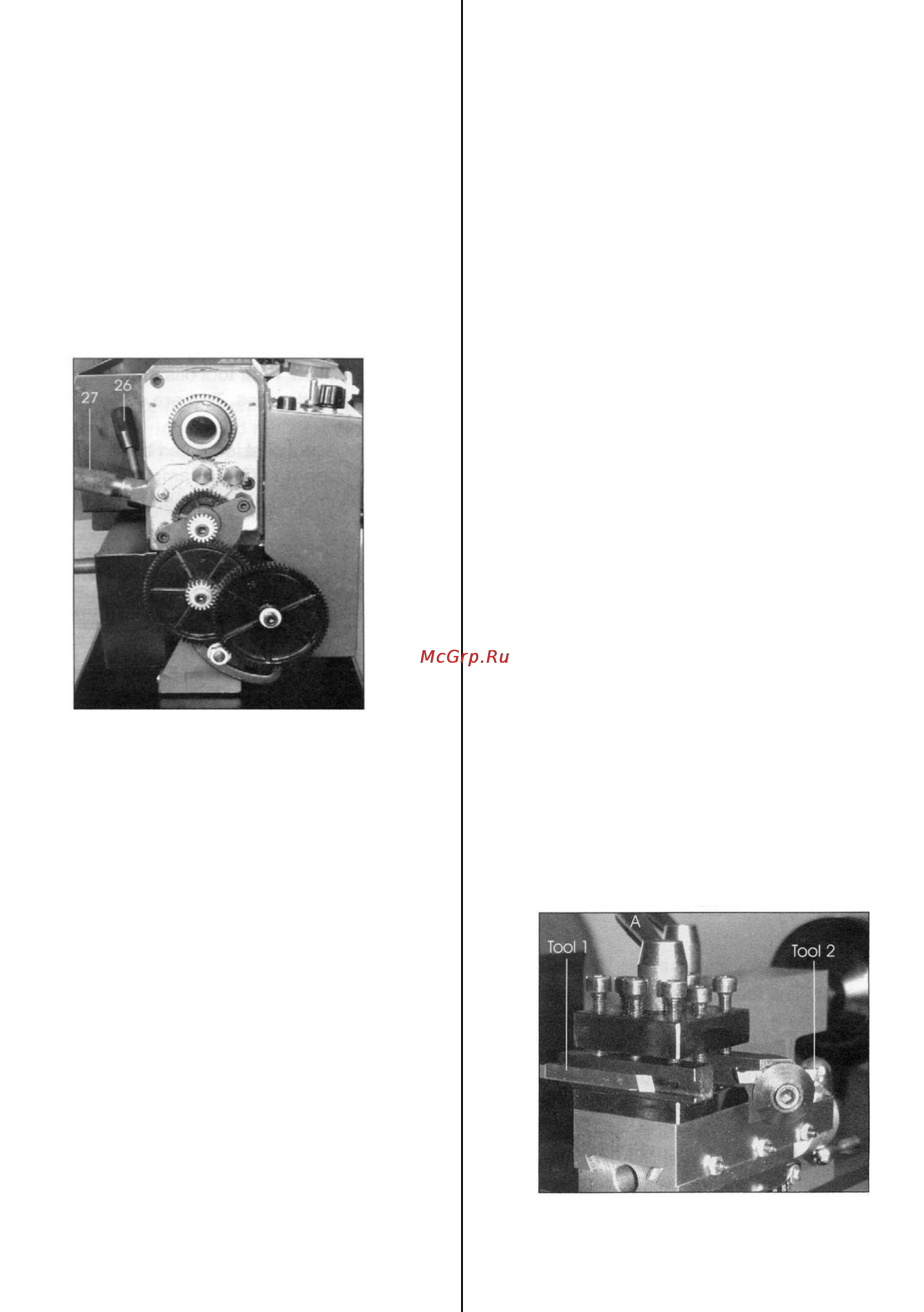

инструкция по эксплуатации станка JET мод. BD-7
6
который можно снять, открутив два крепёжных
шестигранных винта.
Зубчатый механизм, показанный на Рис. 2,
передаёт вращение винту подачи. Винт
подачи работает, как червяк, и во время
эксплуатации рукоятки автоподачи (15),
которая крепится гайкой к винту подачи,
передаёт вращение суппорту, а затем
режущему инструменту. Таким образом,
подача передаётся для нарезания резьбы и
обточки. Частота вращения винта подачи и
скорость режущего инструмента
определяется конфигурацией коробки
передач. Подробно Вы можете почитать об
этом в разделе «Резьбонарезание».
Рис.2
Остановить вращение винта подачи можно
рукояткой (27). Эта рукоятка используется для
вращения винта подачи вперёд или назад (это
также описано в разделе «Резьбонарезание).
3. ЗАДНЯЯ БАБКА
Литая часть задней бабки (9) может
передвигаться вдоль станины и
устанавливаться в любое нужное положение,
ее положение фиксируется гайкой (10).
Пиноль задней бабки имеет внутренний конус
Морзе 2 для крепления поставляемого
центра. Вы можете также приобрести
вращающийся центр и сверлильный патрон.
(см. Принадлежности).
4. НАПРАВЛЯЮЩИЕ
На направляющих расположен поперечный
суппорт (6), на который установлен верхний
суппорт (7) с резцедержателем, позволяющий
производить сложные и тонкие операции. Его
можно перемещать при помощи ходового
винта, через приводную гайку, чтобы
обеспечить автоматическую подачу, когда
работает рычаг автоматической подачи (15),
установленный на корпусе (17).
Отрегулировать положение инструмента
можно вращением рукоятки подачи
поперечного суппорта (16), которая двигает
его поперёк станка и салазок, или вращением
рукоятки ручной подачи (18), которая двигает
инструмент вдоль станка. Для перемещения
инструмента на небольшие расстояния под
прямым углом к поперечному суппорту
используйте рукоятку подачи продольного
суппорта (13). Эта операция описана в
разделе «Резка под углом».
Поперечный и продольный суппорты
оснащены шкалой. Шкала используется для
того, чтобы перемещать инструмент на
точные расстояния, одно деление равно 0,025
мм. Шкала вращается вместе с рукояткой
подачи. Шкалу на подаче поперечного
суппорта можно провернуть относительно
рукоятки для удобства считывания показаний
и зафиксировать. Шкалу можно обнулить. Это
описано подробнее в разделе «Работа».
Для фиксации положения инструмента в
резцедержателе используется 8
шестигранных болтов. Для быстрой и лёгкой
замены можно установить 4 резца. Два уже
установлены.
Резцедержатель поворачивается, когда
ослаблена рукоятка (А), которая расположена
наверху; резцедержатель можно легко
приподнять и установить в необходимое
положение.
Перед началом работы ВСЕГДА проверяйте,
чтобы резцедержатель и инструмент были
надёжно закреплены с помощью рукоятки.
Рис.3
5. ДВИГАТЕЛЬ
Разбирать двигатель не рекомендуется.
Инструкция о замене щёток в разделе
