инструкция по эксплуатации станка JET мод. BD-7
7
«Техническое обслуживание».
РАСПАКОВКА И ПОДГОТОВКА К
ЭКСПЛУАТАЦИИ
При получении, аккуратно распакуйте
токарный станок, проверьте его, чтобы
удостовериться в том, что при перевозке ему
не был нанесен ущерб, а также что
присутствуют все детали. Если ущерб
очевиден, либо отсутствуют детали,
пожалуйста, немедленно свяжитесь со своим
дилером.

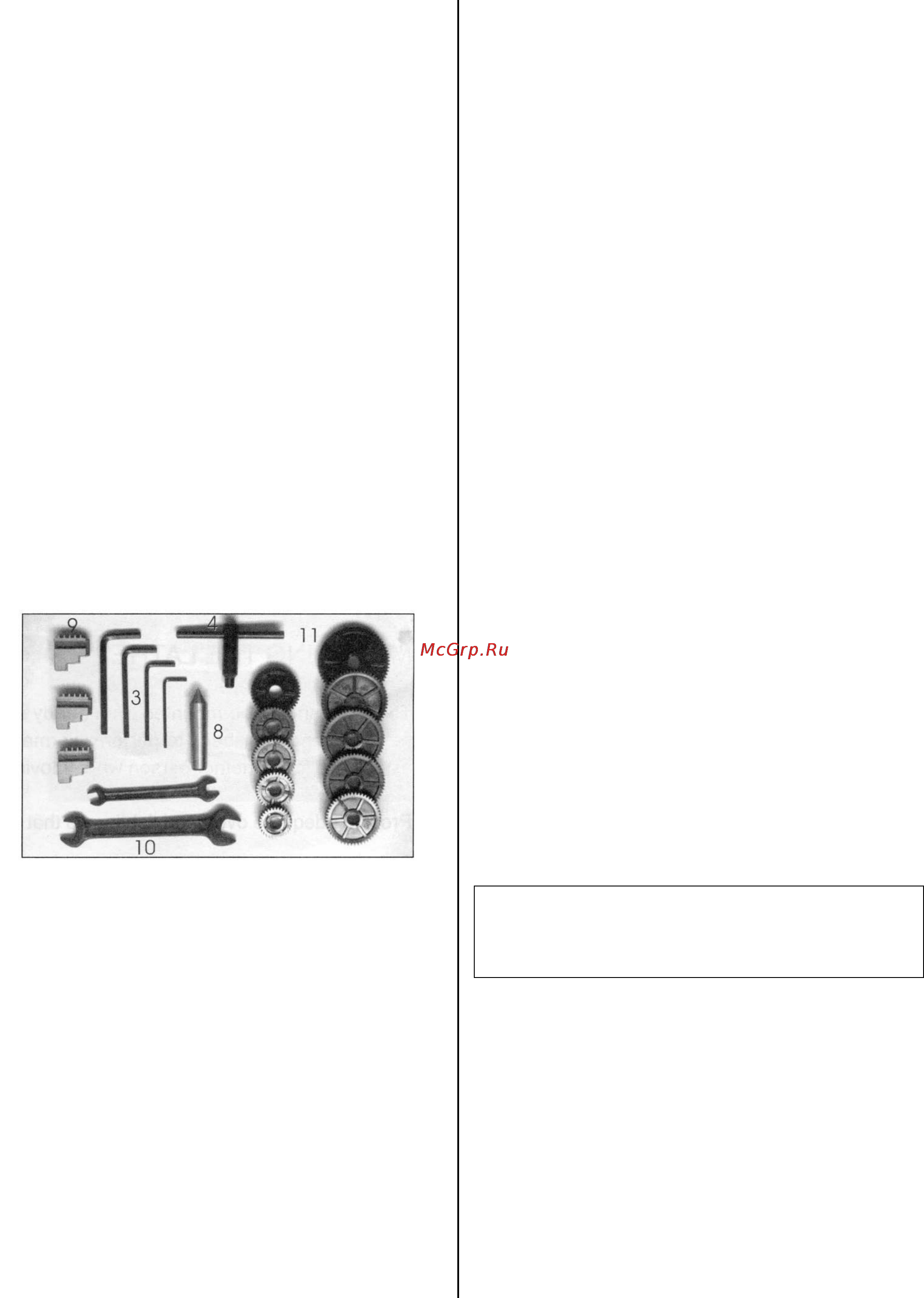

Комплект поставки
1. 4 резиновые ножки*
2. 1 пластиковая масленка*
3. 4 шестигранных ключа
4. 1 ключ для зажимного патрона
5. 1 запасной предохранитель *
6. 2 пластиковые ручки/гайки и болты*
7. Инструкция*
8. Невращающийся центр конус Морзе № 2
(для задней бабки)
9. 3 кулачка зажимного патрона
10. 2 гаечных ключа 8х10 мм и 14х17 мм
11. Набор шестерен (дюймовые и
метрические)
* не показаны на рисунке
Рис.4
Учитывая вес станка, воспользуйтесь
помощью, чтобы поднять ее на хорошую,
прочную поверхность или рабочий верстак.
Далее, удалите все следы консервирующих
смазок при помощи парафина или
растворителя хорошего качества, а также
слегка смажьте маслом все обработанные
поверхности.
Для удобства транспортировки рукоятка
подачи поперечного суппорта была
установлена наоборот. Снимите её, открутив
крепёжный шестигранный винт, и установите
должным образом. Затем проверьте, чтобы
все рукоятки свободно двигались.
Прикрепите пластиковые ручки к маховикам
ручной подачи и подачи задней бабки,
затяните гайки и убедитесь, что рукоятки
свободно вращаются на болтах, но не
болтаются.
Регулировки суппорта, поперечных салазок и
резцовых салазок крестового суппорта
устанавливаются на заводе, чтобы
обеспечить ровное движение в обоих
направлениях. Однако, если во время
транспортировки, регулировки были
нарушены, на что будет указывать
затрудненное и неравномерное движение,
обратитесь к разделу «Настройки и
регулировки», чтобы получить информацию
относительно методов настройки.
В комплект поставки входят все шестигранные
ключи и гаечные ключи, необходимые для
проведения различных регулировок, вместе с
патронным ключом для трехкулачкового
патрона и запасным предохранителем.
Патрон плавкого предохранителя расположен
на основной контрольной панели.
Закрепите 4 резиновые основания и две
опоры на нижней части станины четырьмя
болтами М8. Такие болты используются также
для крепления поддона для сбора стружки.
Чтобы станок устойчиво стоял, мы
рекомендуем установить станок на прочное
основание, как описано в разделе «Установка
станка».
Три кулачка для самоцентрирующегося
патрона увеличивают производительность
патрона и описываются более подробно в
разделе «Аксессуары».
УСТАНОВКА СТАНКА
Внимание!
Не запускайте станок в работу, пока не
завершены все работы по установке и
регулировке станка.
Станок должен устанавливаться на верстаке
достаточной высоты, так чтобы вам не
приходилось сгибаться для работы.
Убедитесь, что место достаточно освещено,
чтобы вам не пришлось работать в
собственной тени.
Чтобы станок прочно стоял на основании,
рекомендуется закреплять его на основании с
помощью винтов.
Чтобы закрепить станок на верстаке,
открутите болты М8, которые фиксируют
резиновые основания и опоры станка и
снимите резиновые основания. Просверлите в
верстаке четыре отверстия 10 мм в
