3. Установите панель верхнюю как указывают линии на рисунке, соедините

перегородку и лицевую часть панели через совпадающие отверстия (обозначены

пунктиром) при помощи 2-х болтов М6х13мм. шайб и гаек М6, далее соедините

торцевую часть перегородки и стенки задние с панелью при помощи 6-и винтов

М6х13мм. шайб и гаек М6, так-же не затягивая.

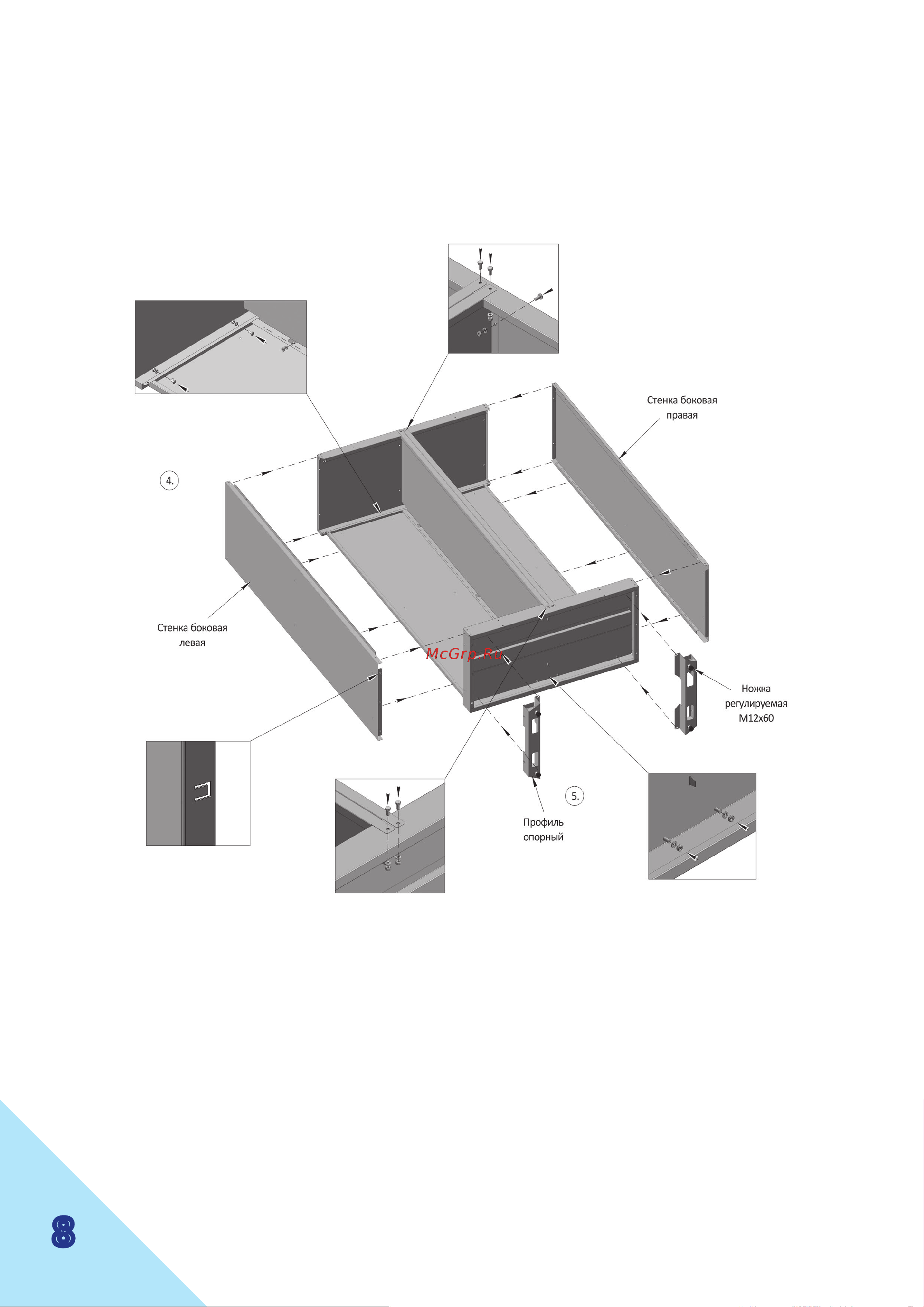

4. Установите боковые стенки как показано на рисунке, на торцевых сторонах в

нижней части, имеется по 3 язычка в форме буквы «П», ориентируйте их на основание.

В верхней и нижней части через отверстия соедините стенки боковые с основанием

и панелью верхней при помощи 8-и болтов М6х13мм. шайб и гаек М6, не затягивая,

далее плотно прижав стенки боковые к основанию по бокам, при помощи отвёртки

отогните во внутреннюю часть основания язычки, язычки должны проходить в

квадратные окна и прилегать к основанию. Далее необходимо соединить при помощи

10-и самонарезающих винтов 6,3х13мм. стенки задние, боковые и панель верхнюю

с внутренней части корпуса. Проверьте геометрию корпуса, при необходимости

выровняйте, затяните все болтовые и винтовые соединения, подогните язычки

средней стенки к основанию.
