Сборка корпуса

Сборку шкафа осуществляйте на ровной поверхности!

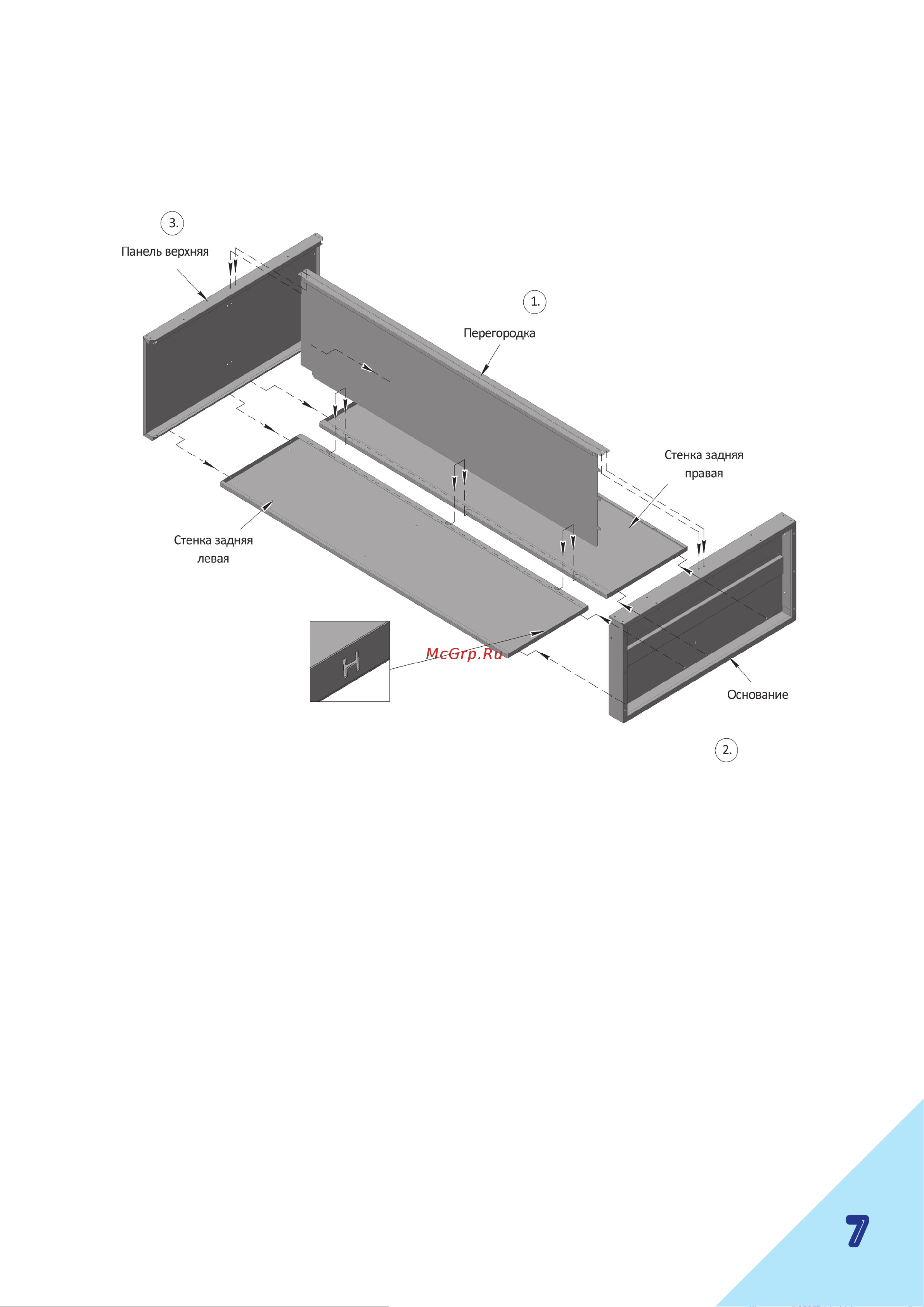

1. Разместите левую и правую задние стенки профильными частями к середине,

как показано на рисунке, на торцевой стороне каждой стенки имеется буква «Н»

обозначающая нижнюю часть. Между ними установите перегородку, так чтобы

3 язычка были направлены в нижнюю часть стенок, и соедините элементы через

совпадающие отверстия (обозначены пунктиром) при помощи 3-х винтов М6х13мм.

шайб и гаек М6, но не затягивая их.

При варианте сборки шкафа без перегородки, перегородка не устанавливается,

и задние стенки соединяются между собой вплотную.

2. Установите основание в нижней части стенок и перегородки как показано

на рисунке, язычки расположенные на перегородке должны попадать в пазы на

основании, соедините перегородку и основание через совпадающие отверстия

(обозначены пунктиром) при помощи 2-х болтов М6х13мм. шайб и гаек М6, затем

соедините задние стенки и основание в середине при помощи 2-х винтов М6х13мм.

шайб и гаек М6, не затягивая. Крайние отверстия оставьте без крепежа.
